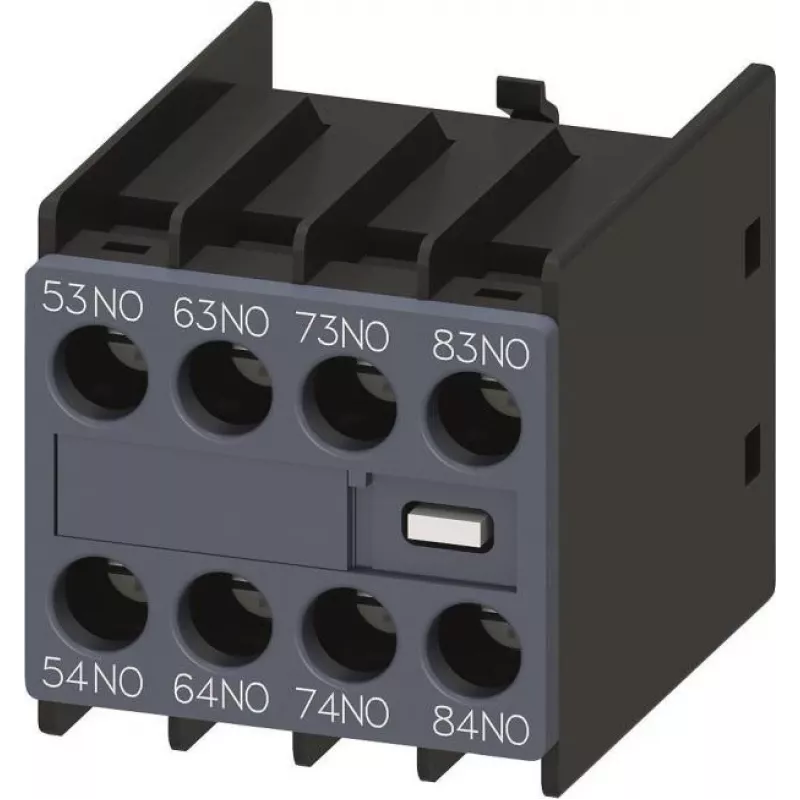

Siemens SIRIUS 3RH2 abikontaktplokk, 4 NO kontakti, esipaneelile paigaldatav, kruviklemmid, 3RH2911-1GA40

Juhtimisahelatele, mis nõuavad usaldusväärset signaali mitmekordistamist, eristub Siemens 3RH2911-1GA40 abikontaktplokk oma 4 normaalavatud (NO) kontaktiga ja esipaneelile paigaldatava disainiga, mis on kohandatud SIRIUS 3RT2 kontaktidele ja 3RH2 juhtimisreleedele. Erinevalt üldistest lisamoodulitest pakub see seade täpset lülitusoleku tagasisidet suure elektri- ja mehaanilise vastupidavusega, tagades pikaajalise stabiilsuse tööstuskeskkonnas.

Esiletõstmised

• 4 NO kontakti mitmekülgsete juhtimis- ja signaliseerimisülesannete jaoks
• Esipaneelile paigaldamine kiireks, tööriistavabaks klõpsuga paigaldamiseks
• Kruviklemmid võtavad vastu jäigaid ja peenkiulisi juhtmeid kuni 4 mm²
• Nimivoolu isolatsioonipinge 690 V, impulsspinge taluvus 6 kV
• Suur vastupidavus: 10 miljonit elektri- ja 30 miljonit mehaanilist tsüklit

Igapäevases kasutuses

Paigaldatuna otse kontaktori või relee esiküljele, peegeldab see plokk põhikontaktide olekut, võimaldades blokeerimist, oleku näitamist või koormuse juhtimist. Selle kompaktne kuju säilitab paneeli ruumi, samal ajal kui kruviklemmid tagavad kindla ja hooldusvaba ühenduse. IP40 esikaitse kaitseb juhusliku puutumise eest ning lai töötemperatuuri vahemik (-25 kuni +60 °C) sobib karmidesse tööstuskeskkondadesse.

Täielikud tehnilised andmed

• Toote tüüp: Abikontaktplokk
• Seeria: SIRIUS 3RH2
• Kontaktide konfiguratsioon: 4 NO (normaalavatud)
• Pooluste arv: 4
• Paigaldustüüp: Esipaneelile paigaldamine
• Ühilduvus: 3RT2 kontaktidele, 3RH2 juhtimisreleedele
• Ühenduse tüüp: Kruviklemmid
• Nimivoolu isolatsioonipinge (Ui): 690 V
• Nimivoolu impulsspinge taluvus (Uimp): 6 kV
• Nimivoolu töövool (AC-15, 230 V): 6 A
• Nimivoolu töövool (AC-15, 400 V): 3 A
• Nimivoolu töövool (DC-13, 24 V): 10 A
• Nimivoolu töövool (DC-13, 220 V): 0,3 A
• Juhtme ristlõige, jäik: 0,5 - 4 mm²
• Juhtme ristlõige, peenkiuline hülssiga: 0,5 - 2,5 mm²
• Töötemperatuuri vahemik: -25 kuni +60 °C
• Kaitseaste (esikülg): IP40
• Kaitseaste (klemmid): IP20
• Elektriline vastupidavus: 10 miljonit lülitustsüklit
• Mehaaniline vastupidavus: 30 miljonit lülitustsüklit

Lõplik märkus

Projekteeritud sujuvaks integreerimiseks Siemensi SIRIUS moodulsüsteemiga, on see abikontaktplokk usaldusväärne valik juhtimisfunktsionaalsuse laiendamiseks ilma jõudluse või ohutusega kimpu jäämata.
