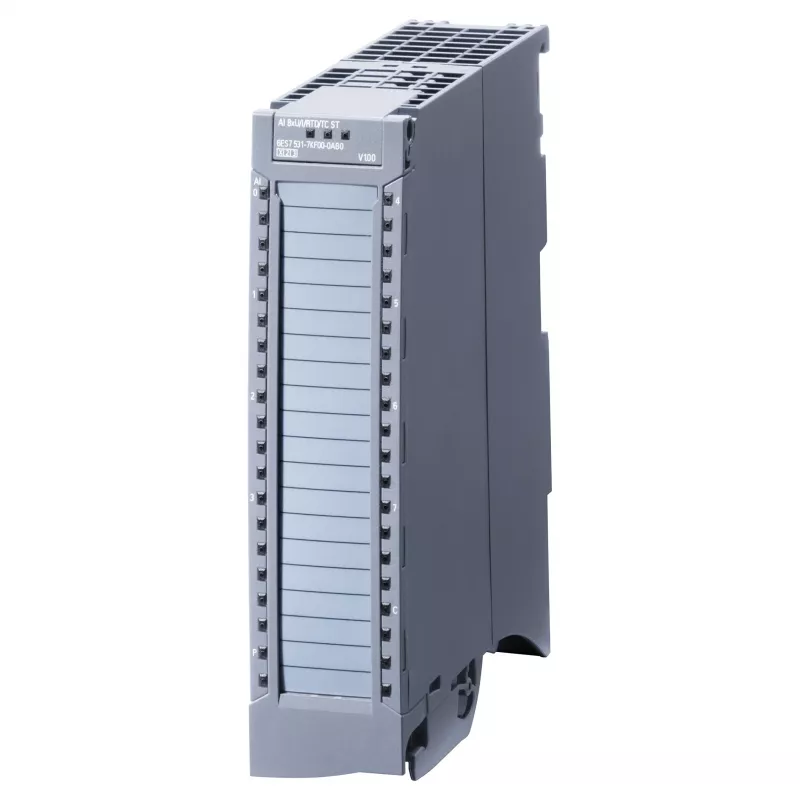

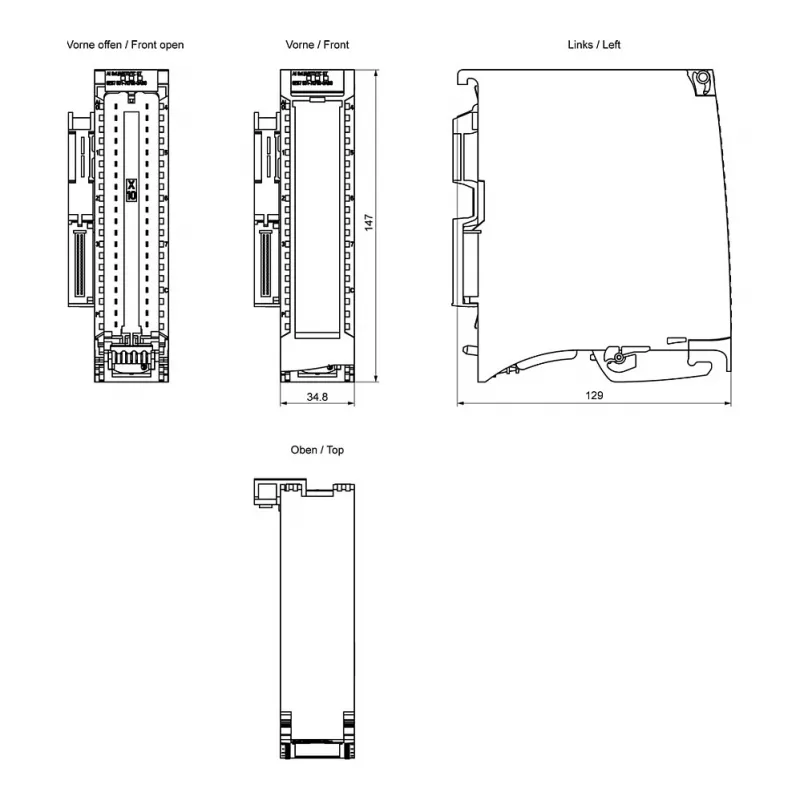

Siemens SIMATIC S7-1500 Analoogsisendmoodul AI 8xU/I/RTD/TC 16 Bit - 6ES7531-7KF00-0AB0

Siemensi 6ES7531-7KF00-0AB0 on suure tihedusega analoogsisendmoodul SIMATIC S7-1500 kontrollerite perekonnale. See mahutab ühte seadmesse kaheksa kanalit, millest igaüks on konfigureeritav pinge-, voolu-, RTD- või termopaarsignaalide jaoks. See mitmekülgsus muudab selle protsessiautomaatika, masinaehituse ja katsestendide keskseks ehitusplokiks, kus tuleb hankida mitut tüüpi andureid ilma lisariistvara lisamata.

Esiletõstmised

• 8 analoogsisendit, igaüks eraldi konfigureeritav pinge, voolu, RTD või termopaari jaoks
• 16-bitine eraldusvõime (koos märgiga) täpsete mõõtmiste jaoks
• Toetab laias valikus RTD-sid (Pt100, Ni100, Cu50 jne) ja termopaare (tüübid B, E, J, K, N, R, S, T, C, D, L, U, TXK)

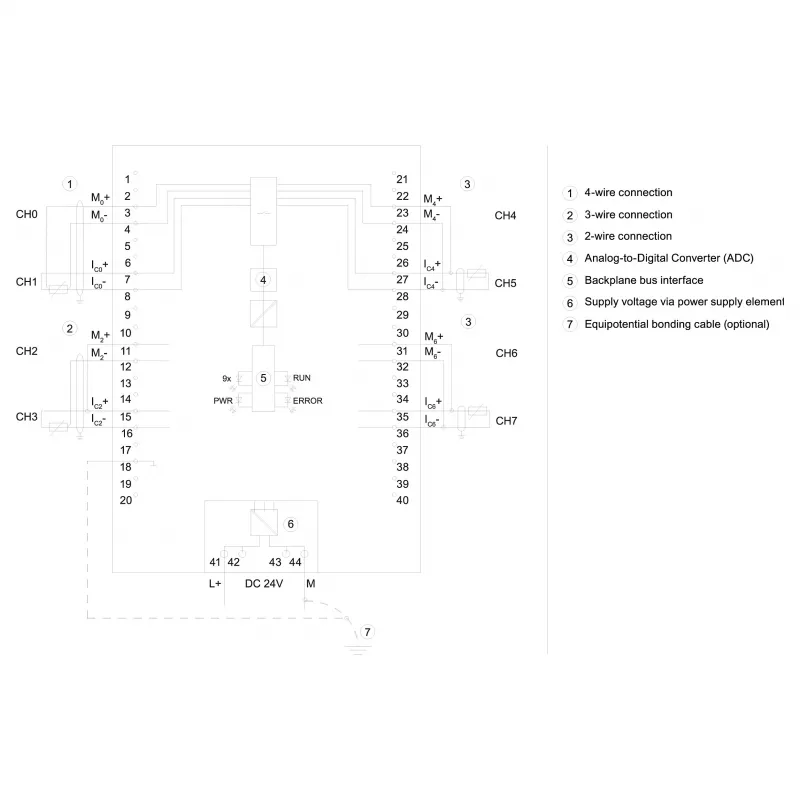

• 2-, 3- või 4-juhtmeline ühendus RTD-de jaoks
• Sisemine või välimine külmliitekompensatsioon termopaaride jaoks
• Põhjalik diagnostika: juhtme katkestus, lühis, ületäitumine, alavool, mõõtepiirkonna viga, anduri viga, ühise režiimi pinge viga
• Riistvarakatkestused piirväärtuse rikkumisel
• Põhiisolatsioon kanalite ja tagasiplaani siini vahel
• Kiire tsükliline värskendus: 10 ms kõigi 8 kanali jaoks
• Kaasas 40-pin esipistik

Igapäevases kasutuses

Konfigureerimine on lihtne TIA Portal inseneritarkvara kaudu. Iga kanali saab seada oma mõõtetüübile ja -vahemikule, võimaldades segasignaale ühel moodulil. Moodul sobib standardsetele S7-1500 kinnitusrööbastele ja töötab temperatuurivahemikus 0 °C kuni 60 °C horisontaalselt paigaldatuna. Selle diagnostikafunktsioonid aitavad vähendada seisakuid, tuvastades kiiresti juhtmestiku või anduri vead.

Täielikud tehnilised andmed

• Mooduli tüüp: Analoogsisendmoodul
• Seeria: SIMATIC S7-1500
• Analoogsisendite arv: 8
• Sisendsignaali tüübid: Pinge (U), vool (I), RTD, termopaar (TC)
• Eraldusvõime: 16 bitti (koos märgiga)
• Pinge sisendvahemikud: ±10V, ±5V, ±2.5V, ±1.25V, 0-10V, 0-5V, 0-2.5V, 0-1.25V
• Voolu sisendvahemikud: ±20mA, 0-20mA, 4-20mA
• RTD tüübid: Pt100, Pt200, Pt500, Pt1000, Ni100, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu100 (2-, 3-, 4-juhtmeline)
• Termopaari tüübid: B, E, J, K, N, R, S, T, C, D, L, U, TXK (sisemise/välise CJC-ga)
• Põhiisolatsioon: Jah (kanalist tagasiplaani siinini)
• Täpsus (pinge/vool): 0,1% täisskaalast
• Täpsus (RTD/TC): 0,2% täisskaalast
• Toitetarve tagasiplaani siinist: Max 0,9 W
• Diagnostikafunktsioonid: juhtme katkestus, lühis, ületäitumine/alavool, mõõtepiirkonna viga, anduri viga, ühise režiimi pinge viga
• Riistvarakatkestused: Jah (nt piirväärtuse rikkumisel)
• Kanaleid grupi kohta: 8 (kõik sõltumatult konfigureeritavad)
• Tsükliline värskendusaeg: 10 ms 8 kanali jaoks (tüüpiline)
• Töötemperatuur: 0 °C kuni 60 °C (horisontaalne paigaldus)
• Esipistik: Kaasas (40-pin)
• Konfigureerimistarkvara: TIA Portal

Lõppmärkus

See moodul on usaldusväärne valik nõudlikuks analoogsignaalide hankimiseks S7-1500 süsteemides. Selle multifunktsionaalsed sisendid ja robustne diagnostika muudavad selle kulutõhusaks lahenduseks paljudele tööstuslikele rakendustele.
