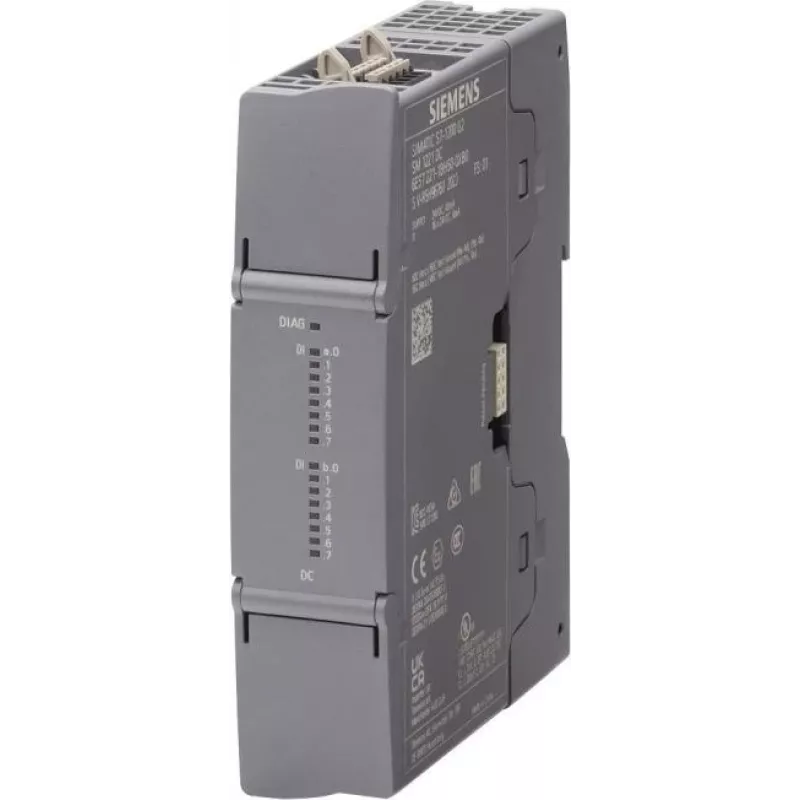

Siemens SIMATIC S7-1200 SM 1221 Digitaalsisendmoodul, 16 sisendit, 24 V alalisvool, kruviühendus

Siemens SIMATIC S7-1200 SM 1221 digitaalsisendmoodul on kõrge jõudlusega laiendusmoodul, mis on loodud SIMATIC S7-1200 kontrollerite perekonnale. See pakub 16 digitaalsisendit 24 V alalisvoolu signaalide jaoks, tagades töökindla ja kiire signaalide hõive tööstuslikes automaatikarakendustes. Moodulil on kruviühendused lihtsaks juhtmestikuks ja see toetab nii neelava kui ka allika sisendühenduse konfiguratsioone. Kohandatavate sisendviiteaegade ja tugeva isolatsiooniga tagab see täpse ja häirevaba signaalitöötluse.

Eelised

• 16 digitaalsisendit 24 V alalisvoolu jaoks – ideaalne andurite, lülitite ja muude binaarsete signaaliallikate ühendamiseks.
• Kohandatav sisendviivitus 0,2 ms kuni 20 ms – kohandub erinevate signaalisageduste ja mürakeskkondadega.
• Neelav/allikas sisendühendus – paindlik ühendus erinevate anduritüüpidega.
• Elektriline isolatsioon kanalite ja tagasiplaadisiini vahel – suurendab süsteemi töökindlust.
• Kompaktne disain DIN-riiulile paigaldamiseks – säästab ruumi juhtimiskilpides.
• Ühilduv kõigi SIMATIC S7-1200 CPU-dega – lihtne integreerimine olemasolevatesse süsteemidesse.

Sobib kasutamiseks

• Tööstuslikes automaatika- ja juhtimissüsteemides
• Masinaehituses ja tootmises
• Protsessijuhtimises ja -seires
• Hooneautomaatikas
• Kõigis rakendustes, mis nõuavad usaldusväärset digitaalsignaalide hõivet

Peamised tehnilised andmed

• Mooduli tüüp: Digitaalsisendmoodul
• Seeria: SIMATIC S7-1200
• Digitaalsisendite arv: 16
• Sisendpinge tüüp: Alalisvool
• Nimisisendpinge: 24 V alalisvool
• Sisendvool kanali kohta (tüüpiline): 2,5 mA
• Sisendühenduse tüüp: Neelav/Allikas (P-lugemine/M-lugemine)
• Isolatsioon: Jah (kanalite ja tagasiplaadisiini vahel)
• Sisendviivitusaeg (kohandatav): 0,2 ms kuni 20 ms
• Võimsuskadu (tüüpiline): 2,5 W
• Voolutarve tagasiplaadisiinist: 40 mA
• Lubatud ümbritseva õhu temperatuur (töö): 0 kuni 60 °C (horisontaalne), 0 kuni 50 °C (vertikaalne)
• Paigaldusviis: DIN-riiul
• Ühenduse tüüp: Kruviühendus
• Kaitseaste: IP20
• Maksimaalne kaabli pikkus (varjestatud): 500 m
• Maksimaalne kaabli pikkus (varjestamata): 150 m
• Ühilduvus: SIMATIC S7-1200 CPU-d

Soovitused

Optimaalse jõudluse saavutamiseks kasutage elektriliselt mürarikkas keskkonnas varjestatud kaableid. Tagage korralik maandus ja järgige SIMATIC S7-1200 süsteemi käsiraamatu paigaldusjuhiseid. See moodul on otsene asendus mudelile 6ES7221-1BH50-0XB0 ja täielikult ühilduv olemasolevate S7-1200 süsteemidega.
