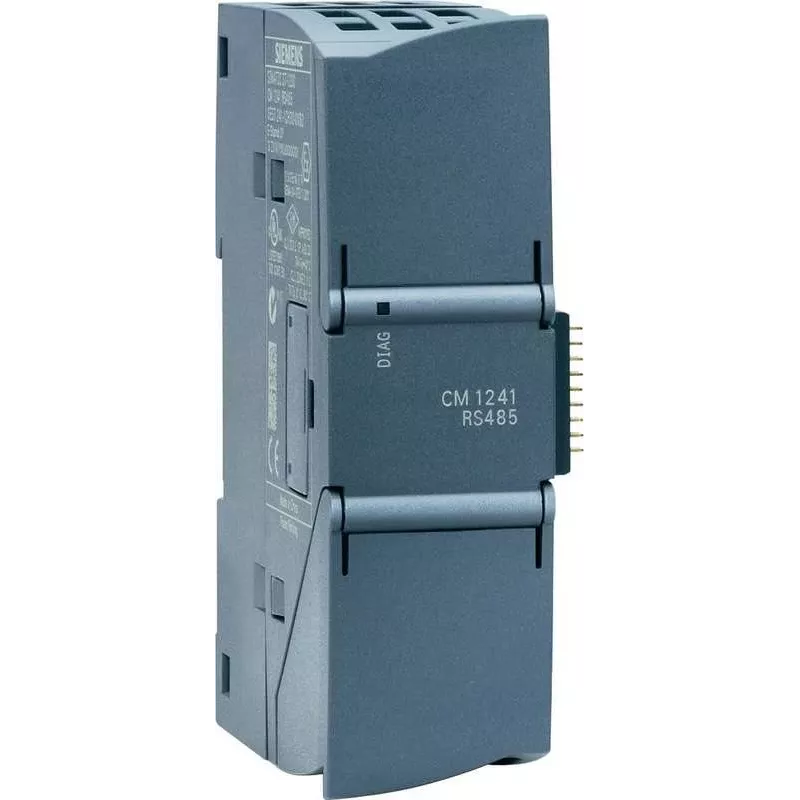

Siemens SIMATIC S7-1200 RS485 sidemoodul 6ES7241-1CH32-0XB0

Siemens 6ES7241-1CH32-0XB0 on sidemoodul SIMATIC S7-1200 seeria jaoks, pakkudes üht RS485 liidest kruviklemmide kaudu. See toetab Modbus RTU (master/slave) ja USS protokolle, võimaldades sujuvat integreerimist ajamite, andurite ja muude välisseadmetega. Andmeedastuskiirusega kuni 115,2 kbit/s ja elektriisolatsiooniga tagab see töökindla andmevahetuse tööstuskeskkondades. Seadistamine toimub TIA Portali kaudu, lihtsustades seadistamist ja diagnostikat.

Eelised

See moodul pakub paindlikku jadaporti ühendust S7-1200 PLC-dele, toetades nii Modbus RTU kui ka USS protokolle. Selle elektriisolatsioon kaitseb taustapaneeli siini häirete eest, samal ajal kui lai töötemperatuuri vahemik (-20 °C kuni +60 °C) sobib karmidesse tööstustingimustesse. Kruviklemmi ühendus võimaldab kiiret ja turvalist juhtmestikku ning DIN-siini kinnitus integreerub hõlpsasti olemasolevatesse juhtimiskappidesse.

Sobib

• Modbus RTU slave-seadmete, nagu energiamõõturid, ajamid ja andurid, ühendamiseks
• Siemensi ajamite juhtimiseks USS protokolli kaudu
• S7-1200 PLC sidevõimaluste laiendamiseks tehase automatiseerimises
• Rakendusteks, mis nõuavad usaldusväärset RS485 sidet pikkade vahemaade taha

Põhiandmed

• Mooduli tüüp: Sidemoodul
• Liides: RS485 (1 port)
• Protokollid: Modbus RTU (master/slave), USS (master)
• Andmeedastuskiirus: 9,6 kbit/s kuni 115,2 kbit/s
• Toitepinge: 24 V DC taustapaneeli siini kaudu
• Voolutarve: max 40 mA
• Võimsuskadu: max 1 W
• Elektriisolatsioon: liidese ja taustapaneeli siini vahel
• Paigaldus: DIN-siini
• Töötemperatuur: -20 °C kuni +60 °C (horisontaalne), -20 °C kuni +50 °C (vertikaalne)
• Kaitseaste: IP20
• Seadistamine: TIA Portal

Soovitused

Usaldusväärse jadaporti side jaoks SIMATIC S7-1200 süsteemides on see moodul suurepärane valik. Tagage nõuetekohane maandus ja kasutage RS485 võrkudes varjestatud keerdpaar-kaableid müra minimeerimiseks. Seadistage moodul TIA Portali uusima versiooniga optimaalse jõudluse tagamiseks.
