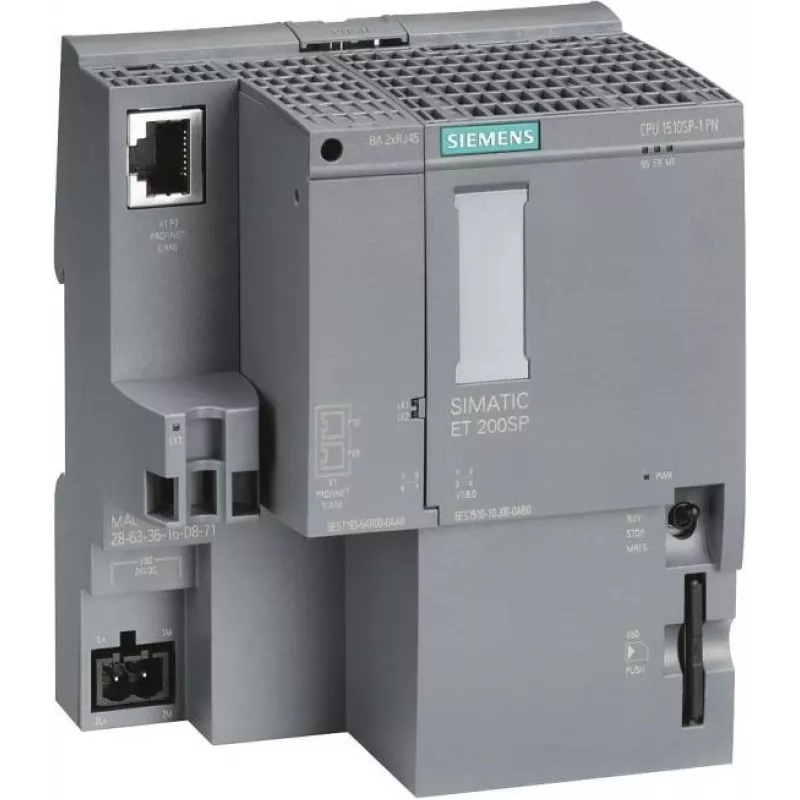

SIEMENS SIMATIC DP CPU 1510SP-1 PN keskprotsessor (6ES75101DJ010AB0)

Kompaktses masina juhtimiskapis paigaldab pakendusliini integraator SIEMENS SIMATIC DP CPU 1510SP-1 PN hajautatud automaatikasüsteemi keskseks kontrolleriks. See protsessor, mis kuulub ET 200SP perekonda, täidab loogikat 40 ns biti jõudlusega ja haldab kuni 32 PROFINET IO seadet oma integreeritud 3-pordilise lüliti kaudu, tagades deterministliku side kiirete pakendamisoperatsioonide jaoks.

Põhilised tehnilised andmed

• Programmi mälu: 100 KB; andmemälu: 750 KB
• Biti jõudlus: 40 ns
• PROFINET liides: 1 (3-pordilise lülitiga), IO kontroller ja IRT tugi
• Maks. PROFINET IO seadmeid: 32
• Toitepinge: 24 V DC; tüüpiline võimsuskadu: 2,5 W
• Integreeritud veebiserver ja liikumisjuhtimine
• Töötemperatuur: 0 kuni 60 °C; IP20 kaitse; DIN-liinile kinnitamine
• Nõuab SIMATIC mälukaarti (ei ole kaasas)
• Püsivara versioon: V2.0 või uuem

Miks valida

See protsessor ühendab suure töötluskiiruse kompaktse jalajäljega, muutes selle ideaalseks kitsaste juhtpaneelide jaoks. Integreeritud PROFINET lüliti vähendab juhtmestikku ja väliseid komponente, samas kui sisseehitatud veebiserver võimaldab kaugdiagnostikat ilma täiendava tarkvarata. Liikumisjuhtimise funktsionaalsus võimaldab ajamite otsest juhtimist, lihtsustades masina projekteerimist.

Ideaalsed kasutusjuhud

• Hajutatud automaatika pakendus-, montaaži- ja käsitsemismasinates
• Rakendused, mis nõuavad kiiret reageerimisaega ja deterministlikku PROFINET sidet
• Masinad, millel on integreeritud liikumisjuhtimine telgede ja positsioneerimise jaoks
• Süsteemid, mis vajavad kaugseiret ja diagnostikat veebiserveri kaudu

Hea teada

CPU 1510SP-1 PN on osa SIMATIC S7-1500 kontrollerite perekonnast ja seda programmeeritakse TIA Portaliga. See toetab PROFINET IRT-d isokroonse reaalaja side jaoks ja Open IE-d standardsete TCP/IP protokollide jaoks. Töötamiseks on vajalik SIMATIC mälukaart, mis tuleb eraldi tellida.
