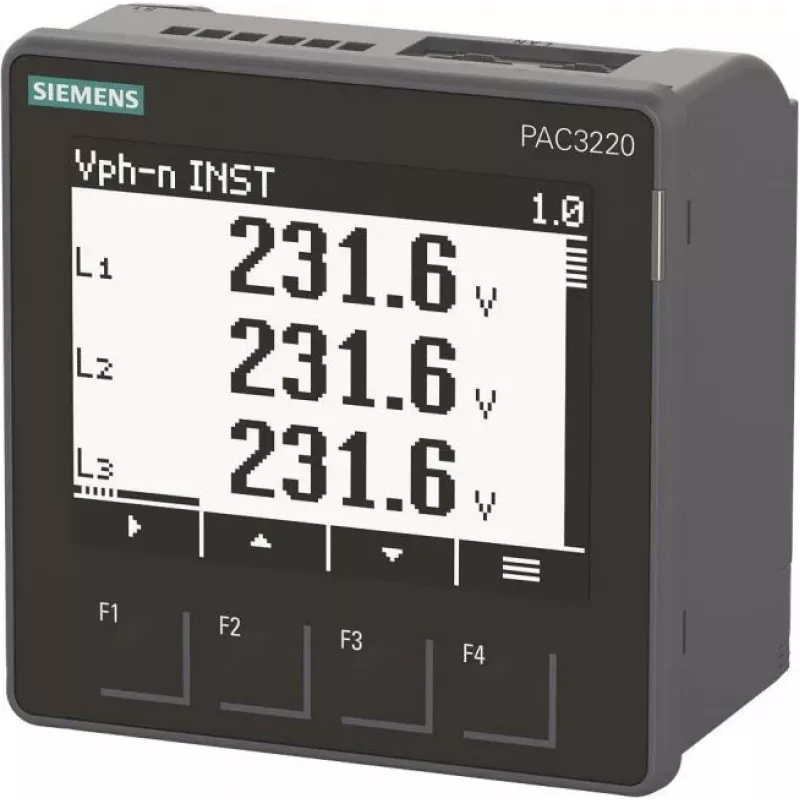

Siemens SENTRON 7KM3220-0BA01-1DA0 PAC3220 Power Monitoring Device

Siemens SENTRON 7KM3220-0BA01-1DA0 PAC3220 on suure täpsusega toite jälgimise seade, mis on loodud igakülgseks energiahalduseks tööstus- ja kaubandusrakendustes. See tagab elektriliste parameetrite (pinge, vool, sagedus, võimsus ja energia) täpse mõõtmise aktiivenergia täpsusklassiga 0,5S. Seadmel on monokroomne LCD-graafiline ekraan, Etherneti side (Modbus TCP, PROFINET, HTTP, FTP, NTP) ja integreeritud andmelogija koormusprofiilide ja sündmuste jaoks.

Eelised

Kõrge täpsusklass 0,5S tagab usaldusväärse energiaarvestuse ja -analüüsi. Mitmekülgsed side liidesed võimaldavad sujuvat integreerimist automaatikasüsteemidesse. Kompaktne 96x96 mm paneelile paigaldatav disain sobib standardsetesse avadesse. IP65 esikaitse võimaldab kasutamist karmides keskkondades. Integreeritud andmelogija vähendab vajadust väliste salvestusseadmete järele.

Sobib kasutamiseks

• Energia jälgimine ja haldus tööstusettevõtetes
• Allmõõtmine kaubandushoonetes
• Toitekvaliteedi analüüs ja harmooniliste jälgimine
• Integreerimine hoonehaldussüsteemidega (BMS)
• Taastuvenergia süsteemide jälgimine

Peamised tehnilised andmed

• Toote tüüp: Toite jälgimise seade
• Mõõdetavad parameetrid: Pinge, vool, sagedus, aktiiv-/reaktiiv-/näivvõimsus, võimsustegur, energia (aktiivne/reaktiivne/näiv), harmoonilised kuni 31.
• Pinge mõõtepiirkond (otse): Kuni 690 V L-L
• Voolu mõõtesisend: Voolutrafode kaudu, sekundaarne 1A või 5A
• Täpsusklass (aktiivenergia): Klass 0,5S vastavalt IEC 61557-12 ja IEC 62053-22
• Ekraan: LCD graafiline, monokroomne
• Side: Ethernet (Modbus TCP, PROFINET, HTTP, FTP, NTP)
• Digitaalsisendid: 2
• Digitaalväljundid: 2
• Toitepinge: 95-240 V AC/DC
• Paigaldus: Paneelile (96x96 mm ava)
• Kaitsetase: Eest IP65, tagant IP20
• Sagedusvahemik: 45-65 Hz
• Faasid: 1-faasiline või 3-faasiline (neutraaliga või ilma)
• Tarkvara ühilduvus: SENTRON powermanager

Soovitused

Optimaalse jõudluse saavutamiseks kasutage koos Siemens SENTRON powermanager tarkvaraga täiustatud energiaanalüüsiks ja aruandluseks. Veenduge, et voolutrafod on õigesti dimensioneeritud ja ühendatud täpse voolumõõtmise tagamiseks. Seade sobib nii uutesse paigaldistesse kui ka renoveerimisprojektidesse.
