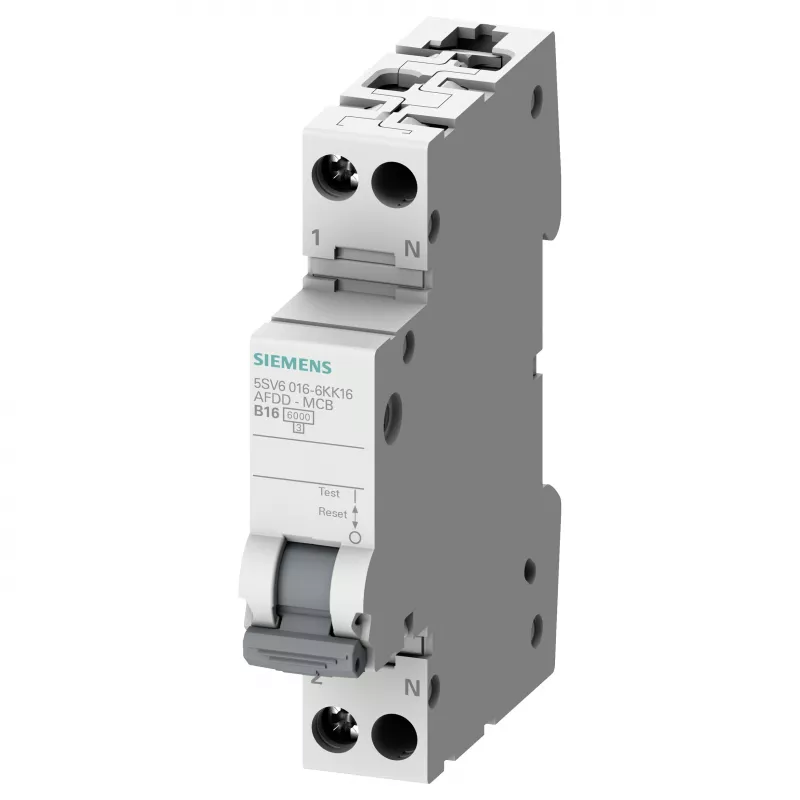

Siemens 5SV6016-6KK16 AFDD/MCB Kombiseade B16 2-pooluseline 230V 1TE

Siemens 5SV6016-6KK16 on kompaktne AFDD/MCB kombiseade, mis on loodud kaitsma elektriahelaid ülekoormuse, lühise ja kaarleegi eest. See 2-pooluseline (1P+N) seade nimivooluga 16 A ja B-karakteristikuga on ideaalne elamutes ja ärihoonetes, kus nõutakse täiendatud tulekaitset. See ühendab kaarleegi tuvastusseadme (AFDD) ja miniatuurkaitselüliti (MCB) ühes 1 mooduli laiuses (1TE) korpuses, säästes ruumi jaotuskilpides.

Eelised

Integreeritud kaarleegi tuvastus tagab varajase hoiatuse ja väljalülituse ohtlike jada- või paralleelkaarleegi korral, vähendades elektritulekahjude riski. B-karakteristik tagab kiire väljalülituse takistuslike ja väikeste induktiivkoormuste korral. DIN-liistule paigaldamine lihtsustab paigaldust ja kruviühendused võimaldavad juhtmete turvalist ühendamist kuni 16 mm².

Sobib kasutamiseks

• Elamute lõppahelate kaitseks
• Ärihoonete paigaldised, mis nõuavad kaarleegi kaitset
• Olemasolevate jaotuskilpide uuendamine täiendatud ohutusega
• Valgustuse, pistikupesade ja väikeste seadmete ahelad

Peamised tehnilised andmed

• Seadme tüüp: AFDD/MCB kombiseade
• Nimivool: 16 A
• Väljalülituskarakteristik: B
• Pooluste arv: 2-pooluseline (1P+N)
• Nimipinge (AC): 230 V
• Nimisagedus: 50/60 Hz
• Nimilülitusvõime (Icn): 6 kA (EN 60898-1)
• Kaarleegi tuvastus: jada- ja paralleelkaarleek
• Paigaldus: DIN-liist (EN 60715)
• Mooduli laius: 1 MW (1TE)
• Kaitseaste: IP20 (klemmid), IP40 (ühendatud juhtmetega)
• Ümbritseva õhu temperatuur: -25 °C kuni +55 °C
• Elektriline tööiga: 10 000 lülitustsüklit
• Mehaaniline tööiga: 20 000 lülitustsüklit
• Ülepingekategooria: III
• Saasteaste: 2
• Klemmi tüüp: kruviklemmid
• Klemmi mahtuvus (täis/keerdunud): 0,75 ... 16 mm²
• Standardid: IEC 62606, EN 60898-1

Soovitused

Tervikliku tulekaitse tagamiseks ühendage see AFDD/MCB kombiseade ees oleva rikkevoolukaitselülitiga (RCD). Järgige alati kohalikke juhtmestiku eeskirju ja laske paigalduse teostada kvalifitseeritud elektrikul.
