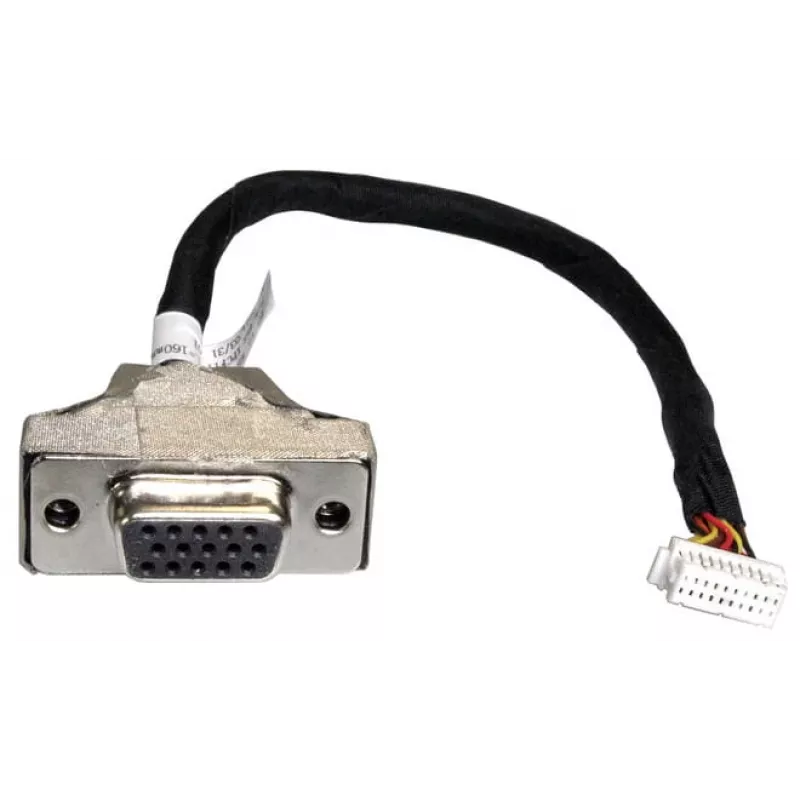

Shuttle PVG01 - VGA-pordi laienduskomplekt õhuke-PC-dele

Shuttle PVG01 adapter varustab Shuttle õhuke PC Barebone DS81 analoog VGA väljundiga. See pakub 15-kontaktilist Mini D-Sub pistikut ja kahte 10-kontaktilist pistikut 0,16 m kaablil, saadaval mustana, roostevabast terasest ja valgena. Pärast paigaldamist võimaldab adapter ühendada täiendava VGA-ekraani, kuid piirab süsteemi üheainsa jadaliidesega (COM 1).

Eelised

PVG01 lisab tavalise 15-kontaktilise VGA-pordi ühilduvatele Shuttle õhuke-PC süsteemidele, ilma et oleks vaja suuri muudatusi. Selle kompaktne kaabel ja värvivalikud võimaldavad diskreetset paigaldust, mis sobib erinevate korpuse viimistlustega. Komplekti loomulik 15-kontaktiline Mini D-Sub pistik tagab ühilduvuse paljude analoog VGA monitoride ja projektoritega.

Sobib

• Välise VGA-monitori lisamiseks Shuttle õhuke PC Barebone DS81-le
• Kioski- või tööstusekraanidele, mis nõuavad analoog VGA sisendit
• Kasutusjuhtudeks, kus ühest jadapordist (COM 1) piisab

Peamised tehnilised andmed

• Pistik 1: 15-kontaktiline Mini D-Sub (VGA)
• Pistik 2: 2 × 10-kontaktiline
• Kaabli pikkus: 0,16 m
• Saadaolevad värvid: must, roostevaba teras, valge
• Ühilduv mudel: Shuttle õhuke PC Barebone DS81

Kasutamine

Paigaldage PVG01 adapter Shuttle õhuke PC Barebone DS81 vastavasse laienduspesasse või päisesse, järgides Shuttle'i riistvarajuhiseid. Ühendage 15-kontaktiline Mini D-Sub ots välise VGA-monitoriga ja kinnitage ühendus. Kontrollige, kas süsteem tuvastab ekraani operatsioonisüsteemis, ja seadistage vajadusel eraldusvõimet ning kuvaseadeid. Pange tähele, et pärast paigaldamist jääb saadaval ainult COM 1 jadaliides.

Soovitused

Kasutage PVG01, kui on vaja analoog VGA väljundit ja kui süsteemi piiramine üheainsa jadaliidesega on vastuvõetav; digitaalsete ekraanide puhul eelistage loomulikke digitaalseid väljundeid või sobivat adapterit.
