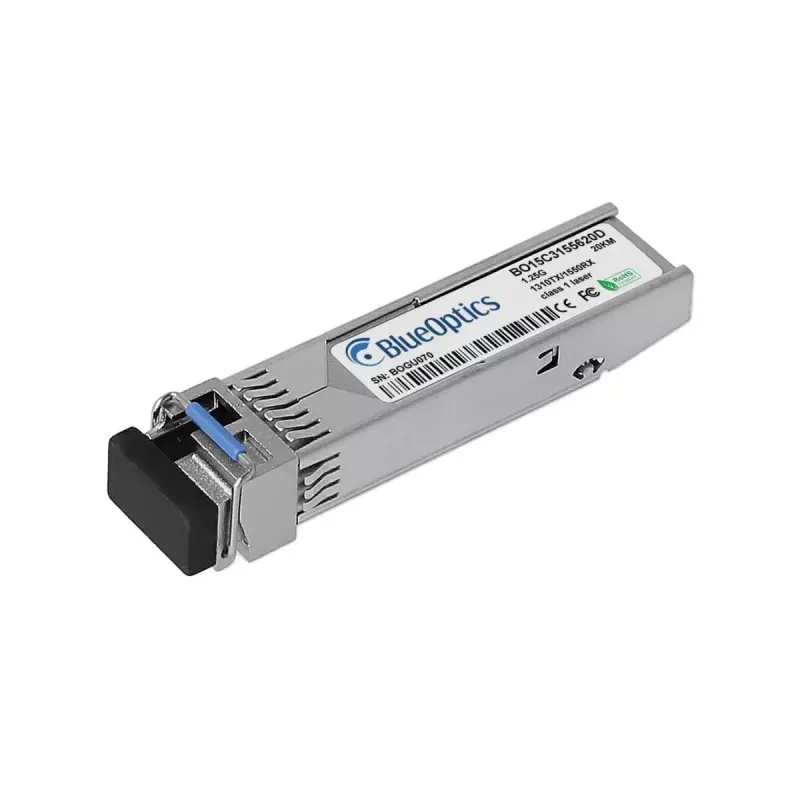

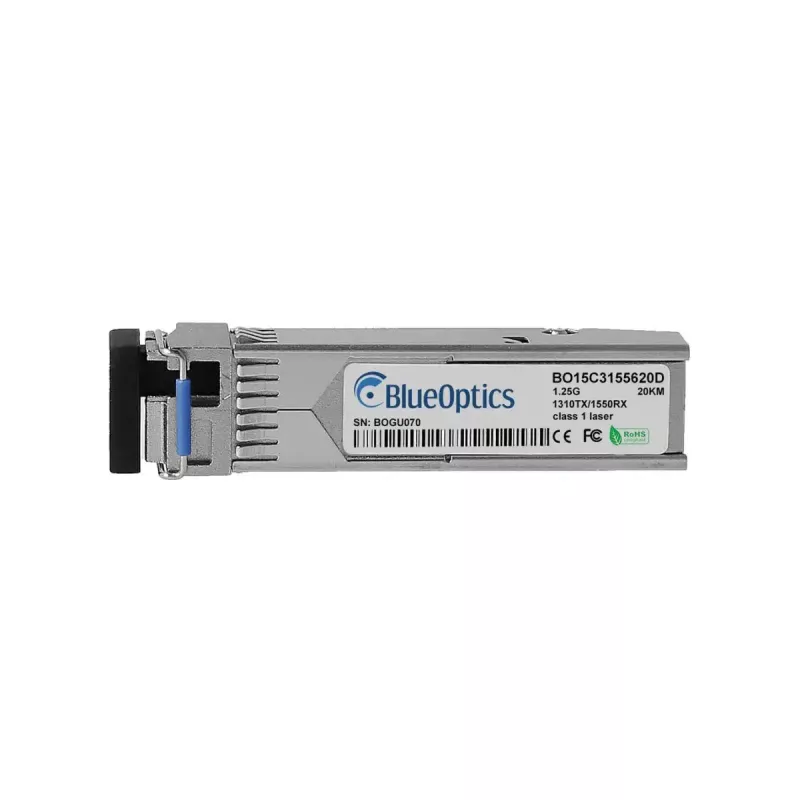

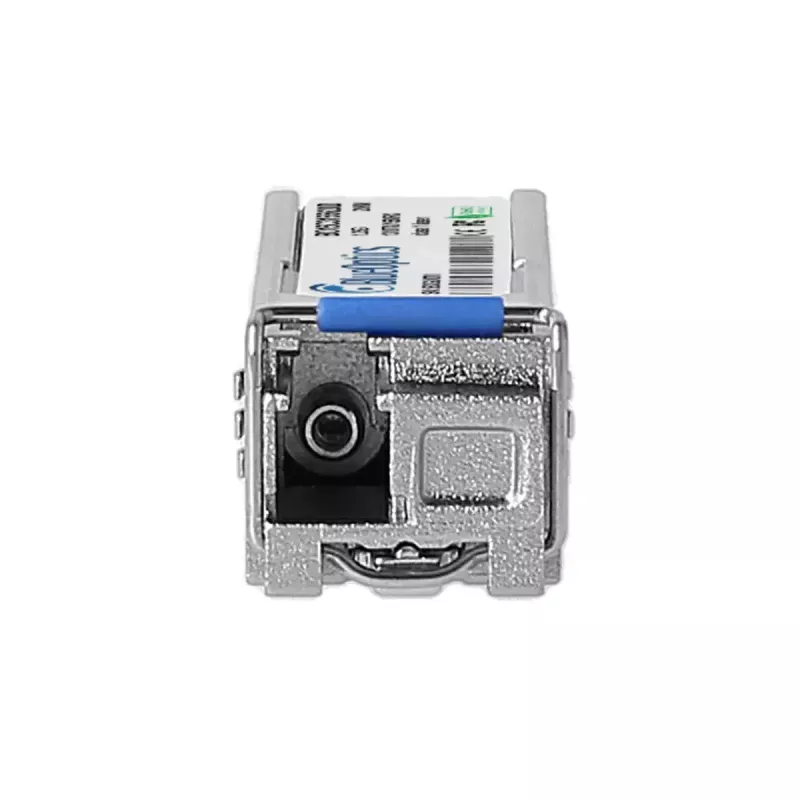

SFP transiivermoodul BlueOptics TN-SFP-LXB21T-BO Fiiberoptiline 20000 m

BlueOptics TN-SFP-LXB21T-BO on kompaktne SFP-fiiberoptiline transiivermoodul, mis on mõeldud ühemoodiliste linkide jaoks kuni 20 000 m kaugusele. See realiseerib 1000BASE-BX-U konfiguratsiooni LC simplex-pistikuga, ühendades 1550 nm saatja ja 1310 nm vastuvõtja kahesuunaliseks edastuseks üle ühe kiu. Alumiiniumist korpuses ja kaaluga umbes 20 g järgib moodul MSA mehaanilise vormiteguri standardeid ja on ette nähtud kasutamiseks võrguseadmetes, mis toetavad SFP 1000BASE-BX-U mooduleid.

Eelised

Moodul pakub pika ulatusega ühemoodilist ühenduvust kuni 20 km edastuskaugusega, väikest kaalu ja alumiiniumkorpust mehaanilise stabiilsuse tagamiseks. See toetab standardseid SFP-liideseid ja LC simplex-pistikuid laia ühilduvuse jaoks kommutaatorite, ruuterite ja muude optiliste seadmetega. Transiiver pakub digitaalset diagnostikat (DDM/DOM) toitepinge, laseri eelpinge, saate- ja vastuvõtuvõimsuse ning temperatuuri jälgimiseks, kui hostriistvara neid funktsioone toetab.

Sobib

• Pikamaa Etherneti lingid ülikoolilinnaku ja linnavõrkudes
• Punkt-punkti kiudühendused kuni 20 km kaugusel asuvate asukohtade vahel
• Integreerimine kommutaatoritesse, ruuteritesse, salvestussüsteemidesse ja meediumimuunduritesse SFP-portidega
• Keskkonnad, mis vajavad optilist isolatsiooni elektromagnetiliste häirete eest

Peamised tehnilised andmed

• Liidese tüüp: SFP (MSA-ga ühilduv)
• Andmeedastuskiirus: 1,25 Gbps (1000BASE-BX-U)
• Optilise kiu tüüp: Ühemoodiline kiud (SMF)
• Saatelaine pikkus: 1550 nm
• Vastuvõtulaine pikkus: 1310 nm
• Pistik: LC simplex
• Maksimaalne lingi kaugus: 20 000 m (20 km)
• Korpuse materjal: Alumiinium
• Kaal: u 0,02 kg
• Digitaalne diagnostika: DDM/DOM tugi (kui host seda toetab)

Kasutamine

Paigaldage transiiver oma kommutaatori, ruuteri või meediumimuunduri ühilduvasse SFP-pessa, kuni see klõpsatusega kohale lukustub, järgides hostseadme tootja sisestamisjuhiseid. Ühendage sobiv ühemoodiline LC simplex-ühendusjuhe mooduliga ja kaugtransiiveri või jaotuspaneeliga. Veenduge õiges kiu polaarsuses kahesuunalise BX-töö jaoks (saate- ja vastuvõtulaine pikkused on erinevad) ning kontrollige lingi olekut hostseadme kaudu. Kui DDM/DOM-liides on saadaval ja hosti poolt lubatud, kasutage seda tööparameetrite (nt optilise võimsuse ja temperatuuri) jälgimiseks.

Soovitused

Käsitsege optilisi liideseid tolmukorkidega, kui neid ei kasutata, vältige ühemoodilise kiu painutamist alla minimaalse painderaadiuse ning veenduge, et hostseade toetab 1000BASE-BX-U ja DDM-i, kui kavatsete diagnostikafunktsioone kasutada. Optimaalse jõudluse tagamiseks kasutage kvaliteetseid ühemoodilisi ühendusjuhtmeid ja veenduge, et pistikud on enne ühendamist puhtad.
