SFP transiivermoodul BlueOptics SFP-P-5ADH-20-BO 10000 Mbit/s SFP+

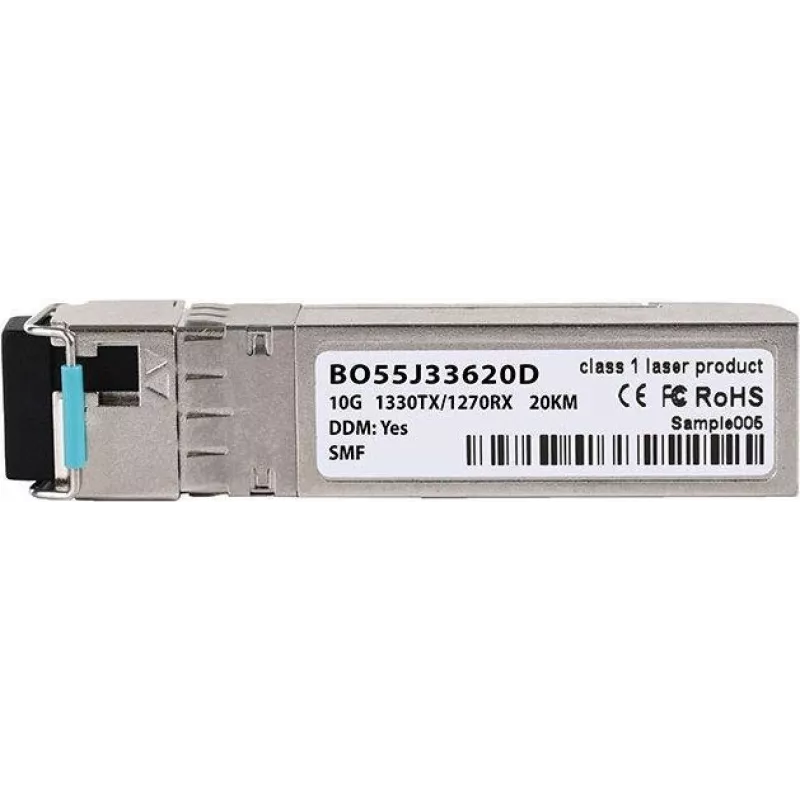

BlueOptics SFP-P-5ADH-20-BO on SFP+ fiiberoptiline transiivermoodul, mis on loodud 10 Gbit/s Etherneti ja ühilduvate kiirete optiliste rakenduste jaoks. Metallkorpuses ja ainult 3 g kaaluv moodul töötab 3,3 V pingel ning toetab ühemoodilisi fiiberlinke kuni 20 000 m kaugusele, kasutades LC simplex-pistikut. See rakendab 10GBASE-BX-D funktsionaalsust eraldi saate- ja vastuvõtulainepikkustega kahesuunaliseks ülekandeks ühe fiibri kaudu ning toetab digitaalset diagnostikaseiret (DDM/DOM) reaalajas ühenduse oleku jälgimiseks.

Eelised

Moodul pakub 10 Gbit/s andmeedastusvõimet koos kompaktse metallkorpuse, mis tagab mehaanilise vastupidavuse ja termilise stabiilsuse. Ühemoodiliste pikkade linkide tugi kuni 20 km võimaldab paindlikku võrgukujundust linna- ja pikamaaühenduste segmendis. Integreeritud digitaalne diagnostikaseire lihtsustab kaugdiagnostikat, edastades parameetreid nagu toitepinge, laseri eelvool, väljund- ja vastuvõtuvõimsus ning temperatuur.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Sisestage SFP+ moodul ühilduvasse SFP+ porti kommutaatoris, ruuteris või transiivrit toetavas võrguseadmes, kui seade on välja lülitatud või järgides tootja juhiseid kuumvahetuseks. Ühendage ühemoodiline LC patch-juhe sobitatud BX-D transiivrite vahel (üks konfigureeritud 1270 nm saatjaks / 1330 nm vastuvõtjaks ja täiendav seade vastupidi), et luua kahesuunaline ühe fiibri ühendus. Kontrollige ühenduse parameetreid ja DDM näitu hostseadme haldusliidese kaudu, et kinnitada korrektset toimimist.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC patch-juhtmeid ja võimalusel patch-paneele või transiivripaare, mis on testitud BX-D lainepikkuste sobitamiseks, et saavutada määratud 20 km ulatus. Veenduge, et hostseade toetab SFP+ mooduleid ja DDM/DOM, kui kaugdiagnostika on vajalik. Järgige tootja juhiseid ESD käsitsemisel ja õigel paigaldamisel/eemaldamisel, et vältida kahjustusi.
