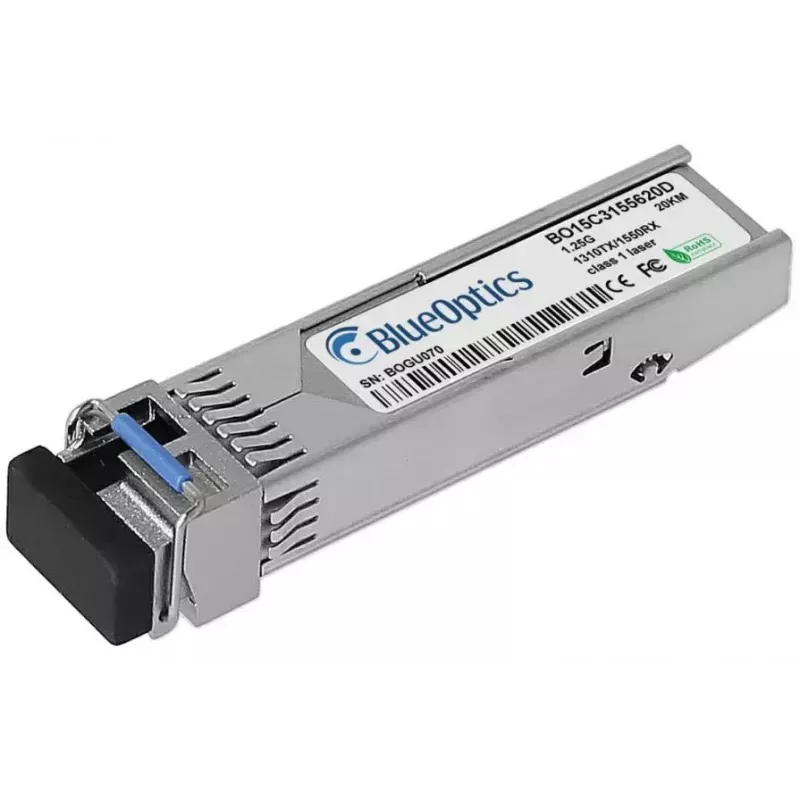

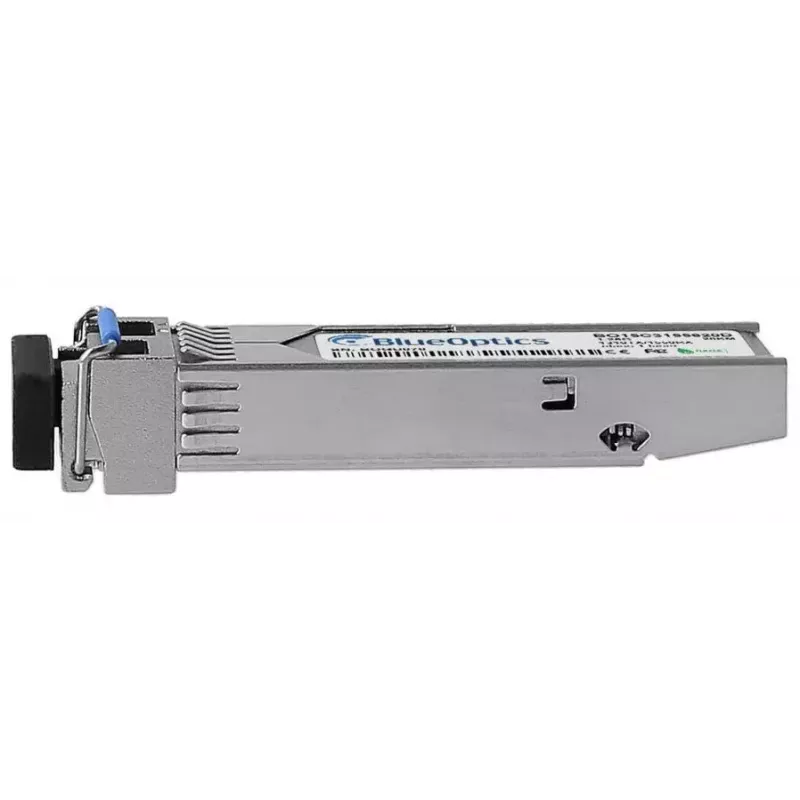

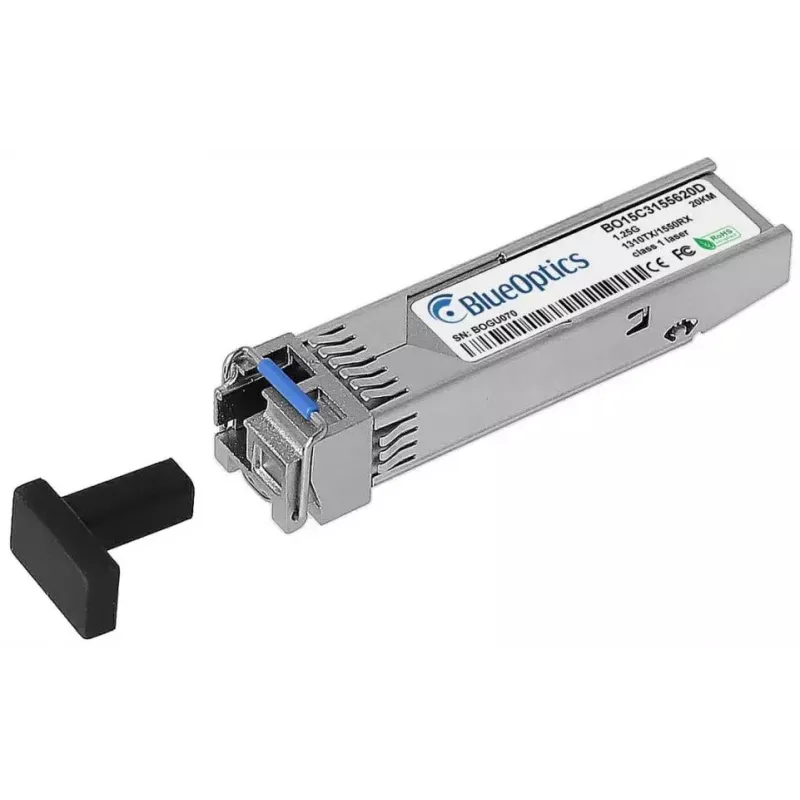

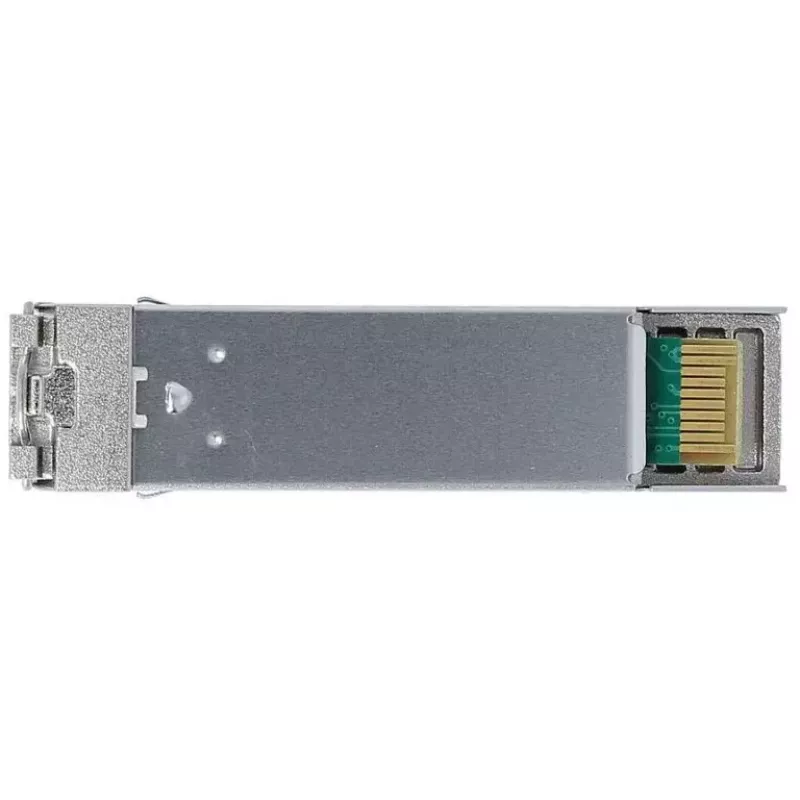

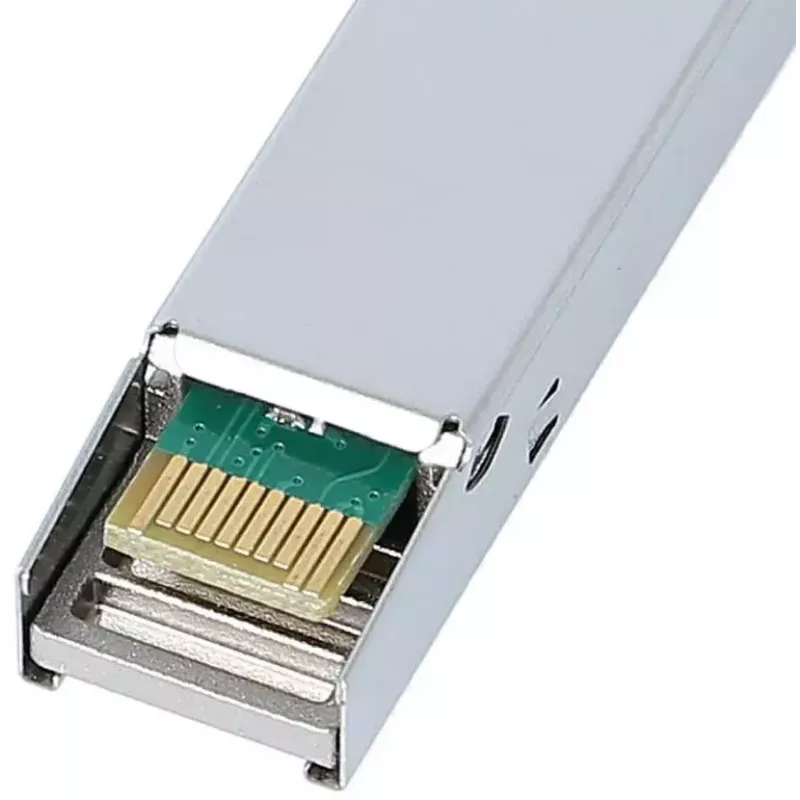

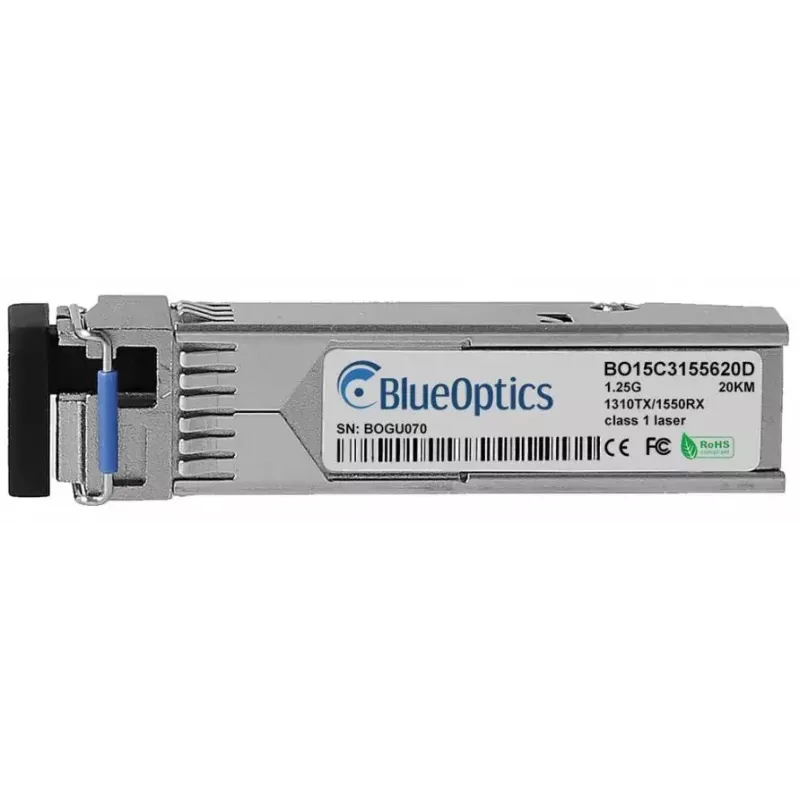

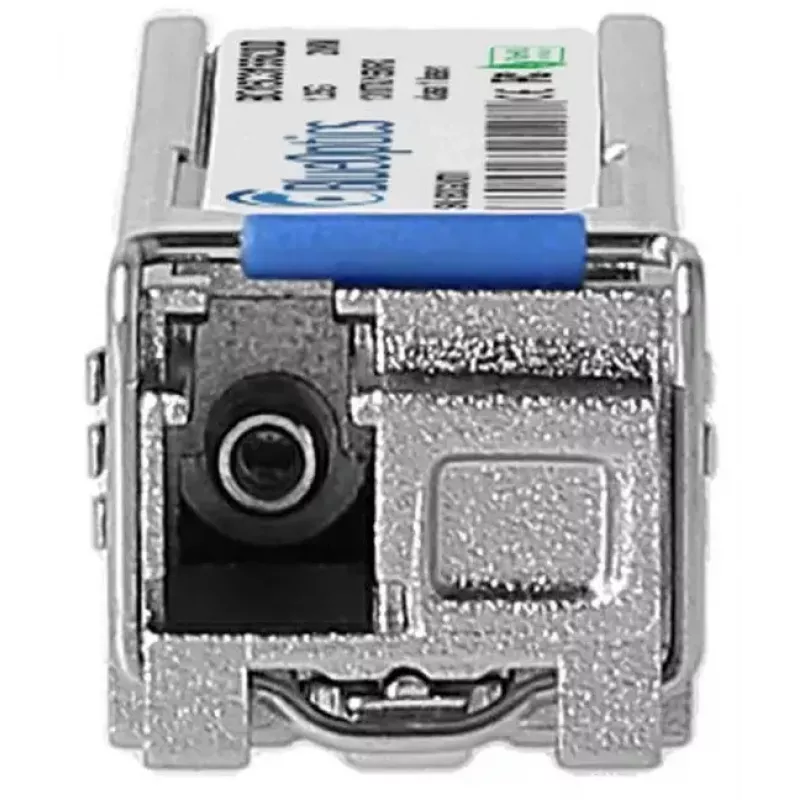

SFP transiivermoodul BlueOptics SFP-BXU35-20KM-PA-BO 1250 Mbit/s

BlueOptics SFP-BXU35-20KM-PA-BO on ühemoodilise kiu SFP transiivermoodul, mis on mõeldud duplex optiliseks sideks pikkadel vahemaadel. See toetab maksimaalset andmeedastuskiirust 1250 Mbit/s (1,25 Gbit/s) ja kasutab LC simplex-pistikut kahesuunalise (BX) konfiguratsiooniga: saatja töötab lainepikkusel 1550 nm ja vastuvõtja lainepikkusel 1310 nm. Moodul on mehaanilise stabiilsuse tagamiseks metallkorpuses ja selle MTBF on 1 000 000 tundi, mistõttu sobib see pidevateks kiireteks ühendusteks kuni 20 km kaugusele, kui kasutatakse sobivat ühemoodilist kiudu.

Eelised

Transiiver ühildub seadmetega, mis toetavad 1000BASE-BX-U SFP mooduleid, ja vastab MSA elektrilistele ning mehaanilistele spetsifikatsioonidele, tagades koostalitlusvõime erinevate tootjate vahel. Selle metallkorpus ja kompaktne SFP-vorming vähendavad kulumist, pakkudes samal ajal fiiberoptilisele ülekandele omast elektromagnetilist immuunsust. Sisseehitatud digitaalne diagnostika (DDM/DOM) võimaldab reaalajas jälgida toitepinget, laseri eelpingevoolu, saatevõimsust, vastuvõtuvõimsust ja temperatuuri, kui host-riistvara seda toetab. Tööstusstandarditele vastavate komponentide ja 1 000 000 tunni pikkuse MTBF-i kombinatsioon tagab pikaajalise käideldavuse ja usaldusväärse töö.

Sobib kasutamiseks

Peamised spetsifikatsioonid

Kasutamine

Sisestage SFP transiiver ühilduva seadme SFP-pessa, kui seade on tootja juhiste või kuumvahetusjuhiste kohaselt sisse lülitatud. Termineerige ühemoodiline kiud LC-pistikutega ja ühendage LC simplex-ühenduskaabel transiiverite vahel; veenduge, et BX-töö jaoks on õige sidumine (TX 1550 nm ühendatud vastasotsa RX 1550 nm-ga ja vastupidi 1310 nm puhul). Kontrollige lingi olekut ja võimalusel lugege host-seadmest DDM/DOM väärtusi, et kinnitada õiged võimsus- ja temperatuuriparameetrid. Järgige võrguseadmete tootja püsivara ja ühilduvusmärkusi, et tagada korrektne töö.

Soovitused

Kasutage kvaliteetset ühemoodilist kiudu ja LC-ühendusjuhtmeid, et saavutada määratud 20 km ulatus. Veenduge, et host-seade toetab 1000BASE-BX-U ja DDM/DOM-i, kui on vaja kaugdiagnostikat. Järgige käsitsemisel ESD ettevaatusabinõusid ja hoidke pistikud puhtad, et vältida signaalikadu. Koostalitlusvõime tagamiseks testige moodulit oma riistvarakeskkonnas enne suuremahulisi juurutusi.
