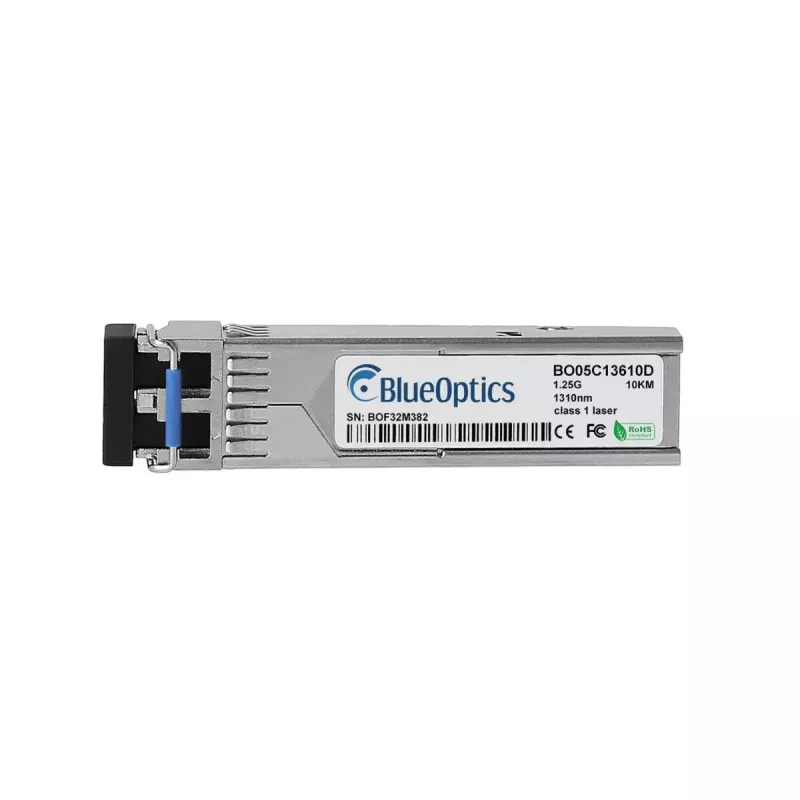

SFP-transiivermoodul BlueOptics SFP-6H-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-6H-BO on ühemoodilise fiibri SFP-transiivermoodul, mis on mõeldud andmeedastuseks kiirusel 1,25 Gbit/s (1250 Mbit/s) lainepikkusel 1310 nm. Kompaktne moodul on paigutatud metallkorpuses, toiteallikaks on 3,3 V sisend, kaalub umbes 3 g ja kasutab optiliseks ühenduseks LC-duplekspistikut. See rakendab 1000BASE-LX funktsionaalsust, mis sobib pikkade vahemaade jaoks ja vastab MSA-vormingustandarditele, tagades ühilduvuse paljude võrguseadmetega.

Eelised

Transiiver pakub stabiilset kiiret andmeedastust kuni 1250 Mbit/s üle ühemoodilise fiibri LC-dupleksühendusega ning selle metallkorpus tagab usaldusväärse soojusliku jõudluse ja mehaanilise kaitse. Ühilduvus standardsete SFP-pesade ja MSA-ühilduvate portidega võimaldab lihtsat integreerimist lülititesse, ruuteritesse ja muudesse võrguseadmetesse. Moodul toetab digitaalset diagnostikat (DDM/DOM), kui seda toetab hostriistvara, võimaldades kaugjälgida toitepinget, laseri eelpingevoolu, optilist väljund- ja sisendvõimsust ning temperatuuri.

Sobib kasutamiseks

• Pikkade vahemaade Gigabit Ethernet ühendused (1000BASE-LX) üle ühemoodilise fiibri
• Lülitite, ruuterite ja salvestussüsteemide omavaheline ühendamine ettevõttevõrkudes
• SFP-portide uuendamine või asendamine MSA-ühilduvates võrguseadmetes
• Keskkonnad, mis nõuavad optiliste transiiverite kaugjälgimist DDM/DOM-i kaudu

Peamised tehnilised andmed

• Liidese tüüp: SFP (MSA-ühilduv vormitegur)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbit/s)
• Lainepikkus (Tx/Rx): 1310 nm
• Fiibri tüüp: Ühemoodiline fiiber
• Pistik: LC dupleks
• Toiteallikas: 3,3 V sisend
• Korpus: Metall
• Kaal: 0,003 kg

Kuidas kasutada

Sisestage SFP-6H-BO tühja SFP-pessa ühilduvas, väljalülitatud või kuumvahetatavas MSA-ühilduvas pordis vastavalt hostseadme juhistele, kuni see lukustub. Ühendage ühemoodilised LC-duplekskiudkaablid, tagades õige saatja-vastuvõtja paigutus mõlemas otsas. Lülitage hostseade sisse ja kontrollige lingi olekut võrguseadme haldusliideses. Kui host toetab DDM/DOM-i, lubage või päringu diagnostikaregistrid reaalajas parameetrite (nt toitepinge, laseri eelpinge, optiline võimsus ja temperatuur) jälgimiseks. Järgige oma seadme tootja soovitusi ESD-tundlike komponentide käsitsemisel ja järgige ohutuid fiibrikäsitsemise tavasid, et vältida silmade kokkupuudet laserkiirgusega.

Soovitused

Kasutage ühemoodilisi LC-duplekskiudkaableid ja võimalusel suunake fiibrid kaitstud kanalite või jaotuspaneelide kaudu, et saavutada optimaalne lingi kvaliteet ja ulatus. Enne kasutuselevõttu kontrollige hosti ühilduvust ja tarkvara tuge kolmandate osapoolte SFP-moodulitele. Kriitiliste linkide korral testige mooduleid kohapeal ja võimalusel lubage DDM/DOM-jälgimine, et jälgida optilist jõudlust ja tuvastada halvenemist varakult.
