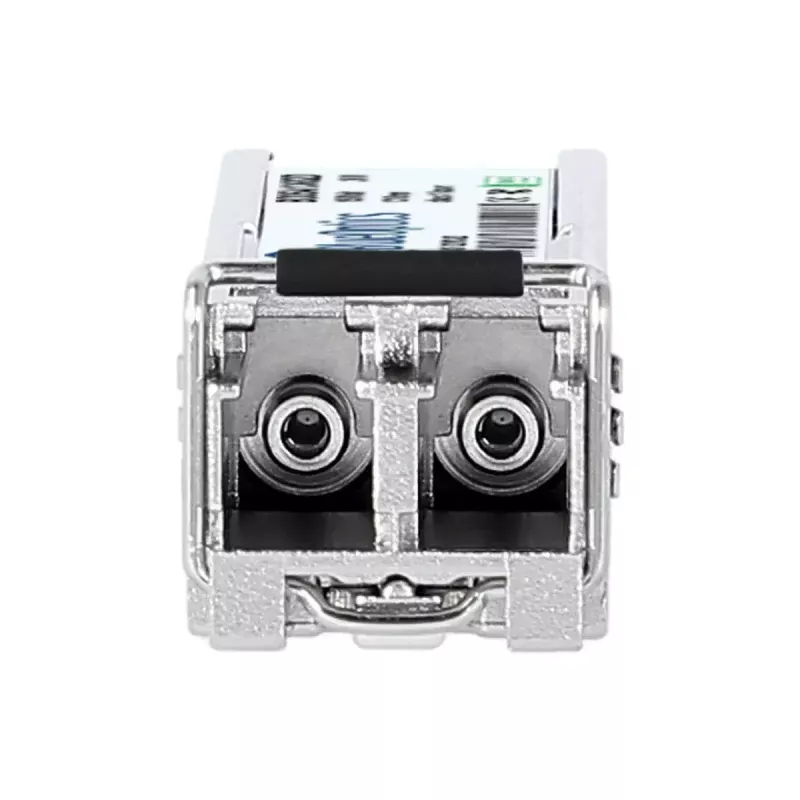

SFP transiivermoodul BlueOptics ONS-SE-100-FX=-BO 155 Mbit/s

BlueOptics ONS-SE-100-FX=-BO on fiiberoptiline SFP-transiivermoodul, mis on mõeldud 100BASE-FX rakendustele maksimaalse andmeedastuskiirusega 155 Mbit/s. See on paigutatud kompaktsesse hõbedasse metallkorpusesse ja kaalub ligikaudu 20 g. Moodul kasutab SFP-liidest ja LC-dupleks optilist pistikut kahesuunaliste optiliste ühenduste jaoks mitmemoodilise fiibri kaudu. Moodul vastab CE-, RoHS- ja FCC-standarditele ning on mõeldud integreerimiseks võrguseadmetesse, mis toetavad MSA-le vastavat SFP-optikat.

Eelised

See SFP-transiiver pakub standardset SFP-vormiteguri ühilduvust ja 100BASE-FX optilist liidest lühimaa fiiberühenduste jaoks. See on ehitatud vastama MSA mõõtmetele ja elektrilisele signaaliedastusele, võimaldades lihtsat kuumvahetatavat sisestamist SFP-portidesse. Kompaktne hõbedane moodul pakub kerget lahendust võrgupaigaldistele, säilitades samal ajal regulatiivse vastavuse elektromagnetilistele ja keskkonnanõuetele.

Sobilik järgmiste jaoks

• Lühimaa mitmemoodilise fiibri Ethernet-ühendused (100BASE-FX)
• Kommutaatorid, ruuterid ja salvestussüsteemid SFP-portidega, mis aktsepteerivad 100BASE-FX optikat
• Võrguuuendused või asendused, kus on vaja SFP-vormiteguriga fiibertransiiverit

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (Small Form-factor Pluggable)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Optiline pistik: LC dupleks
• Lainepikkus (tüüpiline 100BASE-FX jaoks): 1310 nm
• Rakendus: 100BASE-FX Ethernet üle mitmemoodilise fiibri
• Kaal: 0,02 kg
• Toote värvus: hõbedane
• Vastavus: CE, RoHS, FCC

Kasutusjuhend

Paigaldage BlueOptics SFP-transiiver, sisestades selle ühilduva võrguseadme vabasse SFP-porti, kuni see klõpsatab kohale. Ühendage LC-dupleks mitmemoodiline fiiberparanduskaabel mooduli optilise pistikuga, jälgides saatmis/vastuvõtusuunda. Veenduge, et hostiseade toetab 100BASE-FX optikat, ja lubage seadme konfiguratsioonis vastav liides. Moodul on kuumvahetatav; siiski järgige optika sisestamisel või eemaldamisel oma seadme tootja juhiseid, et vältida soovimatut ühenduse katkemist.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetset mitmemoodilist fiibrit ja LC-dupleks paranduskaableid, kontrollige, et hostiriistvara aktsepteerib kolmanda osapoole SFP-mooduleid, ja veenduge, et nõutav lingi kaugus jääb mooduli toetatud 100BASE-FX vahemikku. Kui on vaja digitaalset diagnostilist seiret (DDM/DOM), veenduge, et hostiseade toetab seda funktsiooni optiliste parameetrite reaalajas jälgimiseks.
