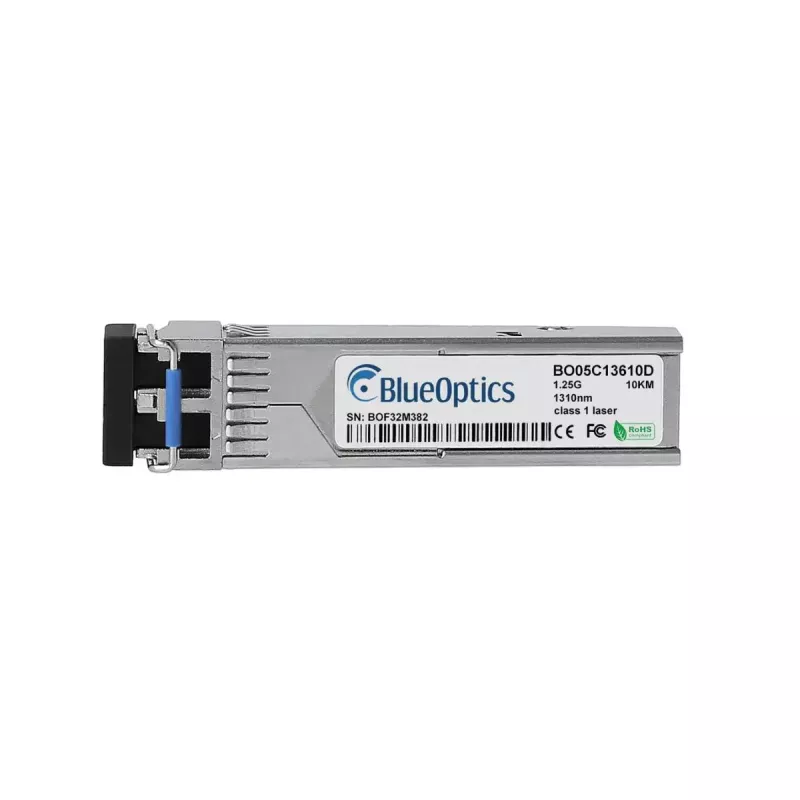

SFP transiivermoodul BlueOptics OAG-SFP-GIG-LX-BO Fiiberoptiline 10000 m

BlueOptics OAG-SFP-GIG-LX-BO on SFP fiiberoptiline transiivermoodul, mis on mõeldud ühemoodilistele optilistele ühendustele kuni 10 000 m ulatuses. Alumiiniumkorpusega ja 20 g kaaluv moodul vastab MSA vormiteguri ootustele ning toetab 1000BASE-LX edastust LC duplekspistikute kaudu. See pakub 1310 nm saatja ja vastuvõtja paari, mis sobib Etherneti, Fibre Channel over Etherneti või SDH/SONETi rakenduste jaoks, mis nõuavad liinikiirust kuni 1,25 Gbit/s pikamaa ühemoodilisel fiibersideühendusel.

Eelised

Moodul pakub kompaktset, kerget alumiiniumkonstruktsiooni vastupidavaks paigaldamiseks SFP-portidesse, säilitades termilise stabiilsuse ja mehaanilise kaitse. See järgib tööstusstandardseid elektrilisi ja optilisi liideseid, et tagada laialdane riistvaraühilduvus, kui hostplatvorm toetab standardseid 1000BASE-LX SFP-mooduleid. Ehitatud vastavalt MSA spetsifikatsioonidele ja varustatud komponentidega, mis on sobitatud pikaks tööeaks, toetab transiiver digitaalset diagnostikat (DDM/DOM), kui hostsüsteem seda võimalust pakub, aidates kaugseire kaudu jälgida toitepinget, laseri eelpingevoolu, saatevõimsust, vastuvõtuvõimsust ja temperatuuri.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Sisestage SFP transiiver ühilduvasse SFP-porti lülitites, ruuterites või salvestusliidestes, kui seade on välja lülitatud või võimaldab tulivahetust vastavalt hostitootja soovitustele. Ühendage LC dupleks ühemoodilised fiiberoptilised ühendusjuhtmed, tagades õige Tx/Rx polaarsuse. Kontrollige ühenduse loomist ja õiget andmeedastuskiirust hosti operatsioonisüsteemis või haldusliideses. Kui digitaalne diagnostika on vajalik, lubage ja lugege DDM/DOM parameetreid hostplatvormi kaudu, et jälgida toitepinget, laseri eelpingevoolu, saate- ja vastuvõtuvõimsust ning mooduli temperatuuri.

Soovitused

Kasutage kvaliteetseid LC dupleks ühemoodilisi ühendusjuhtmeid ja sobivaid ühenduspaneele, et saavutada määratud 10 km ulatus. Veenduge hostplatvormi ühilduvuses üldiste 1000BASE-LX SFP-moodulitega ja veenduge DDM/DOM toetuses, kui kaugseire on vajalik. Vältige fiiberoptiliste pistikute liigset painutamist või pinget ning järgige ESD ettevaatusabinõusid transiiveri käsitsemisel.
