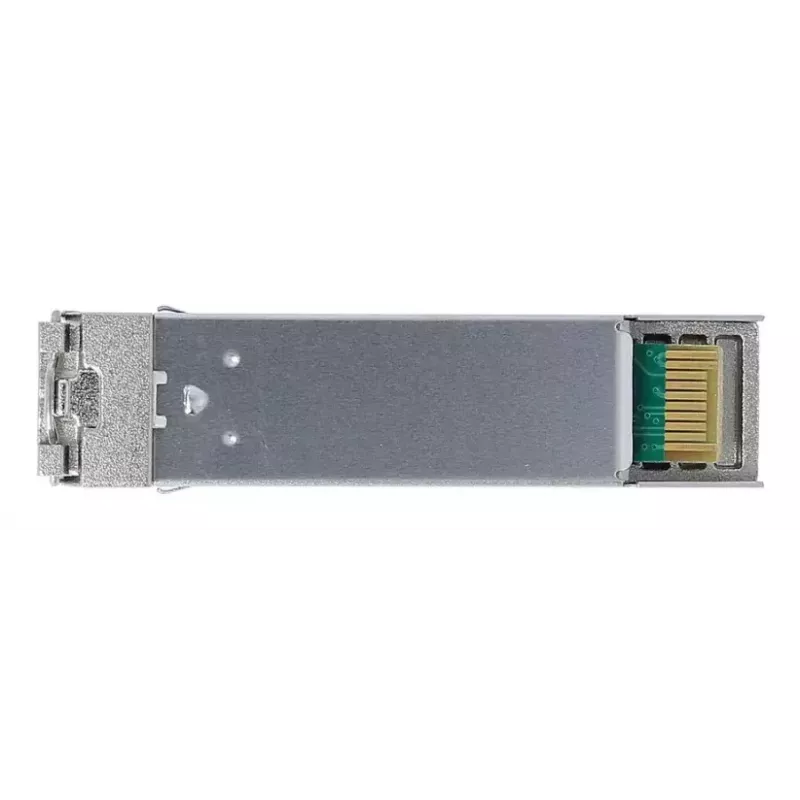

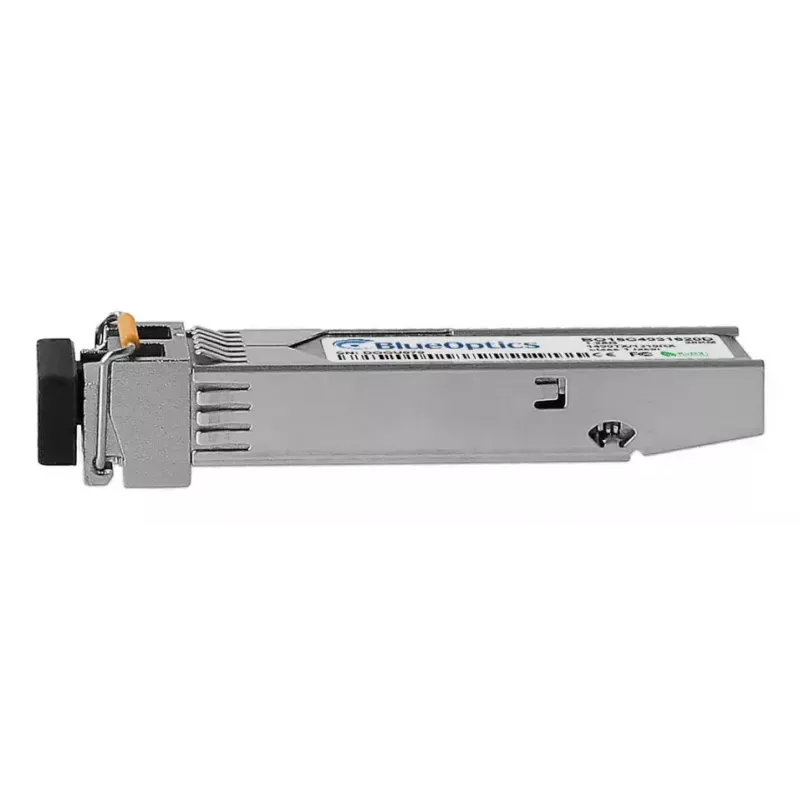

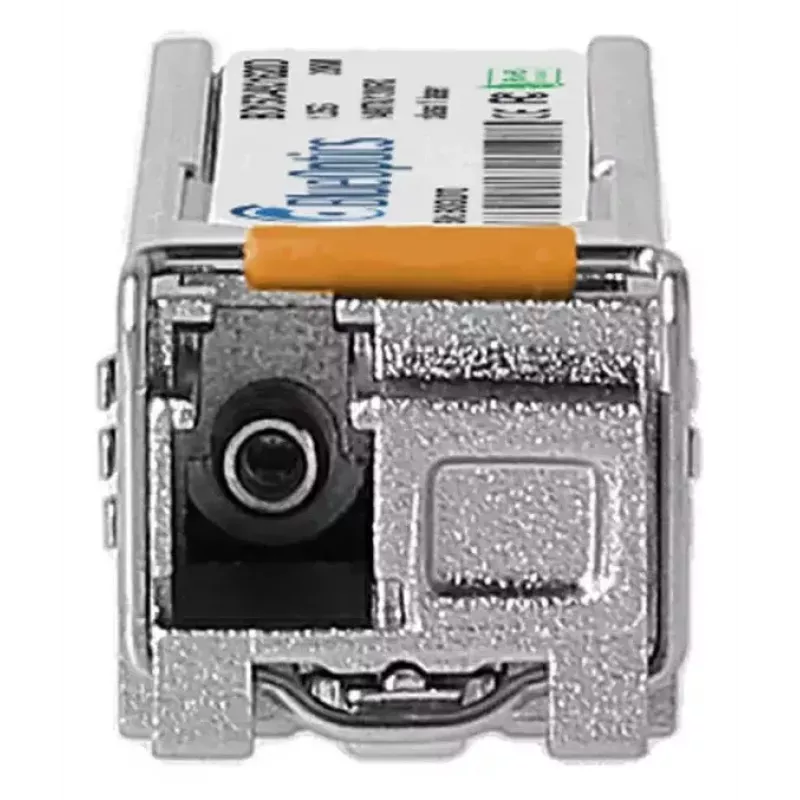

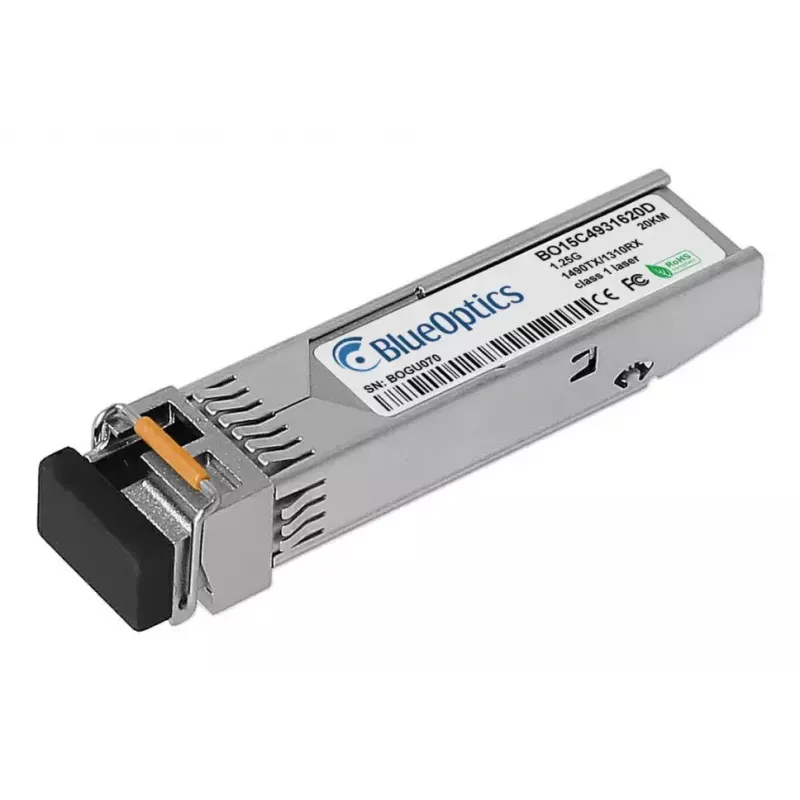

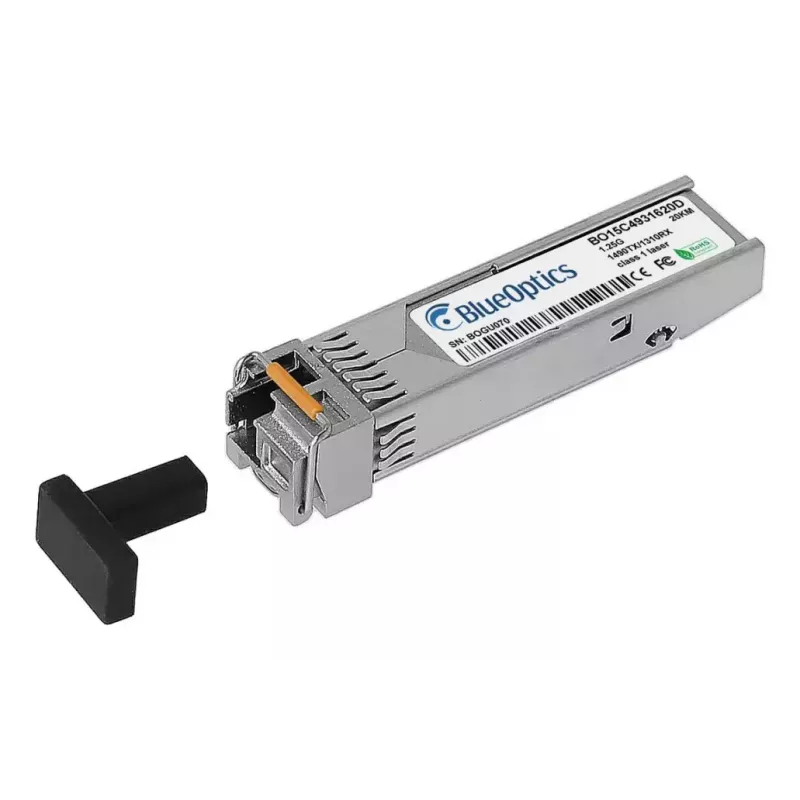

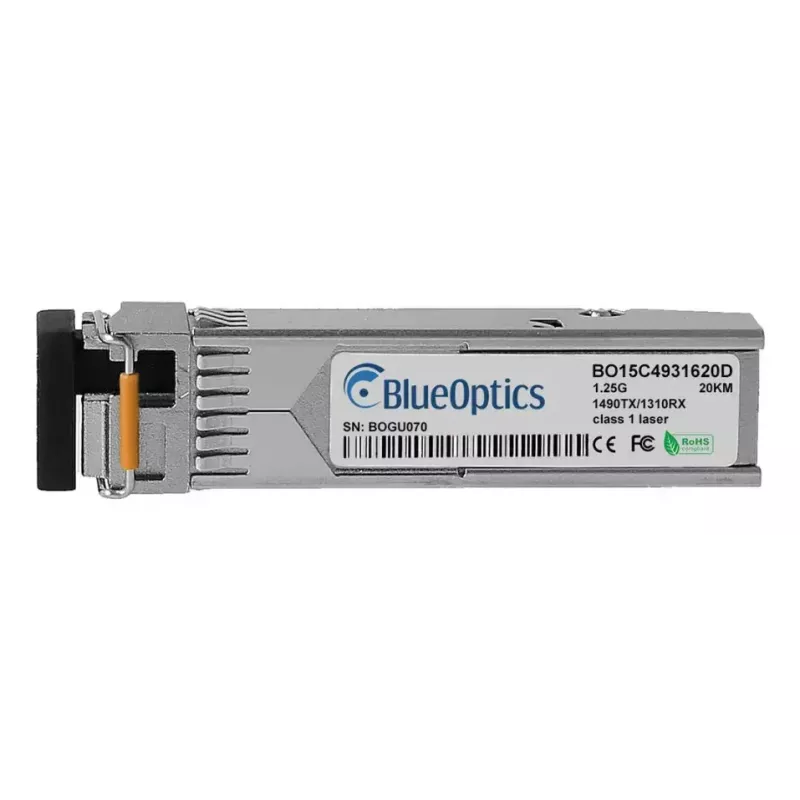

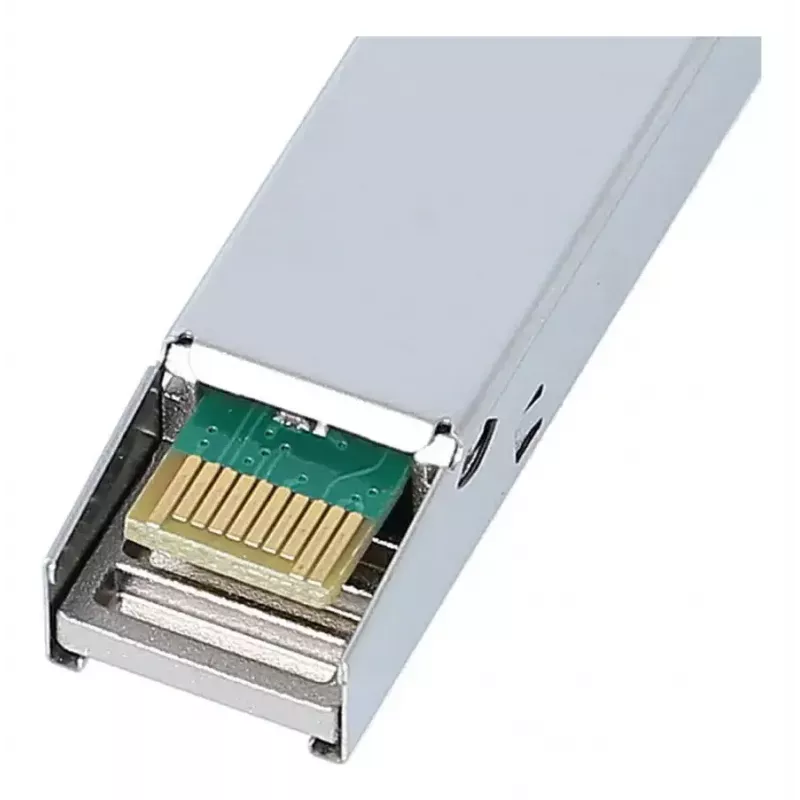

SFP transiivermoodul BlueOptics H-BX10-SFP/I-D-BO 1250 Mbit/s

BlueOptics H-BX10-SFP/I-D-BO on ühemoodiline SFP transiivermoodul, mis on loodud optiliste andmesideühenduste jaoks maksimaalse edastuskiirusega 1250 Mbit/s. See kasutab LC simplex-ühenduvust ja metallkorpust ning toetab 1000BASE-BX-D tööd eraldi saatja ja vastuvõtja lainepikkustega, mis sobivad pikamaa ühemoodiliste kiudühenduste jaoks. Moodul ühildub MSA-standardi järgsete SFP-portidega ning sellel on CE-, RoHS- ja FCC-vastavus. Selle kompaktne SFP-vormitegur ja 20 g kaal muudavad selle sobivaks paigaldamiseks lülititesse, ruuteritesse ja muudesse võrguseadmetesse, mis aktsepteerivad standardseid SFP-transiivereid.

Eelised

Moodul pakub usaldusväärset ühemoodilist kiudülekannet kuni tüüpiliselt 20 km ulatuses, kasutades 1310 nm saatja- ja 1490 nm vastuvõtjalainepikkusi, ning toetab Etherneti, Fibre Channel over Etherneti ja SDH/SONET-protokolle kiirusel kuni 1,25 Gbit/s. MSA-mõõtmetega ja metallkorpuse abil ehitatud moodul pakub mehaanilist ühilduvust ja elektromagnetilist varjestust. Digitaalset diagnostikaseiret (DDM/DOM) toetatakse, kui hostseade pakub vastavat liidest, võimaldades reaalajas jälgida toitepinget, temperatuuri, laser-dioodi voolu ja optilist võimsust, mis lihtsustab hooldust ja tõrkeotsingut.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Sisestage transiivermoodul ühilduvasse SFP-pessa, järgides hostseadme tootja kuumvahetusjuhiseid. Ühendage ühemoodiline LC simplex-paikakaabel selle transiiveri ja vastava kaugtransiiveri vahele, jälgides õiget saatja/vastuvõtja orientatsiooni. Seadistage hostiliides vastavalt võrgunõuetele ja kontrollige ühenduse olekut seadme haldusliidese kaudu. Kui DDM/DOM on vajalik, lubage ja kontrollige diagnostikat hostisüsteemi kaudu, et jälgida optilist võimsust, temperatuuri ja muid parameetreid.

Soovitused

Kasutage kvaliteetset ühemoodilist kiudu ja sobivaid LC-paikapistikuid, et saavutada määratud ulatus. Veenduge, et sihtriistvara toetab 1000BASE-BX-D profiili ja DDM-i, kui diagnostika on vajalik. Vältige optilise liidese kokkupuudet tolmuga ja hoidke mittekasutatavad pistikud alati korgistatuna. Kriitiliste ühenduste korral tehke ühenduse test ja jälgige DDM-väärtusi, et tagada piisav optiline eelarve ja stabiilne töö.
