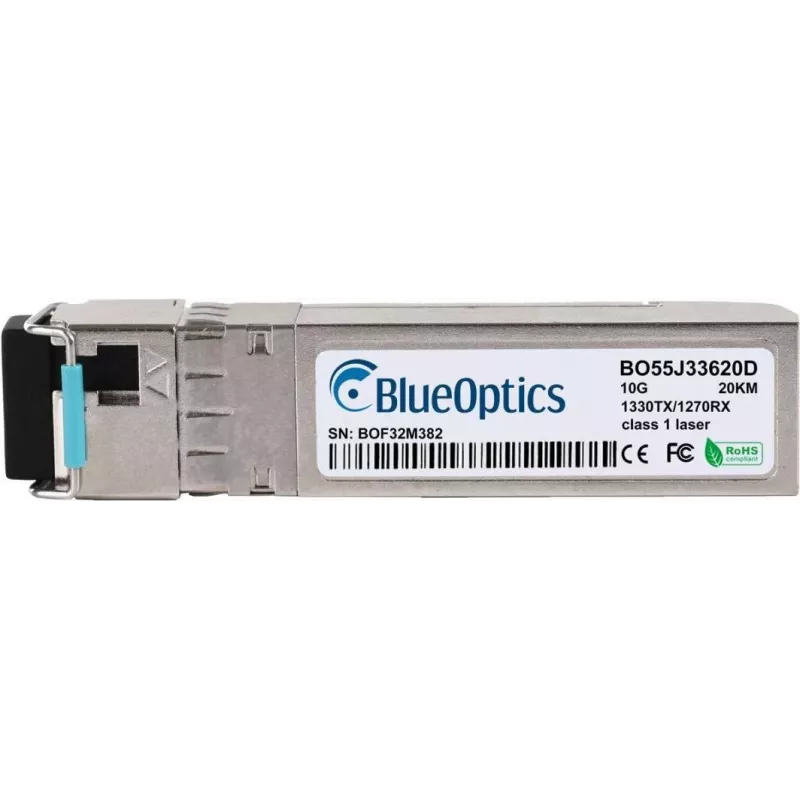

SFP transiivermoodul BlueOptics H-BR20-SFP+D-BO 10000 Mbit/s

BlueOptics H-BR20-SFP+D-BO on 10 Gbit/s SFP+ fiiberoptiline transiivermoodul, mis on mõeldud kiireks optiliseks andmeedastuseks. Metallsõrestikuga ja 3,3 V pingel töötav moodul pakub LC simplex ühendust ning toetab 10GBASE-BX-D ühekiulist kahepoolset (WDM) tööd saatja lainepikkusega 1330 nm ja vastuvõtja lainepikkusega 1270 nm. Moodul on kooskõlas MSA standarditega ja sobib kasutamiseks levinud võrguriistavara platvormidel, mis aktsepteerivad SFP+ mooduleid.

Eelised

Transiiver pakub kompaktset SFP+ kujutegurit metallsõrestikuga mehaanilise stabiilsuse ja soojuseralduse tagamiseks, 10 000 Mbit/s andmeedastuskiirust madala latentsuse ja suure läbilaskevõimega ühenduste jaoks ning kerget konstruktsiooni (u 20 g). See toetab digitaalse diagnostika seiret (DDM/DOM), mis vastab SFF-8472-le, reaalajas toitepinge, laservoolu, optilise saate- ja vastuvõtuvõimsuse ning temperatuuri jälgimiseks. Komponendid on valitud MSA koostalitlusvõime tagamiseks ning pika tööea ja kõrge saadavuse kindlustamiseks.

Sobib

Põhilised spetsifikatsioonid

Kasutusjuhend

Sisestage transiiver võrguseadme ühilduvasse SFP+ pessa, kui seade on vastavalt tootja juhistele pingestatud. Ühendage LC simplex ühekiuline harukaabel, mis vastab mooduli WDM-suuna orientatsioonile, et luua ühendus kaugtransiiveriga. Veenduge, et kaugots kasutab täiendavat BX-suunda (üks ots on seadistatud 1330 nm saatma / 1270 nm vastu võtma, teine ots vastupidi) õigeks kahepoolseks tööks. Kontrollige ühenduse olekut ja kui teie riistvara seda toetab, lugege DDM/DOM parameetreid, et kinnitada sobivad optilised võimsustasemed ja temperatuur.

Soovitused

Kasutage ühilduvaid LC simplex fiiberharukaableid ja veenduge, et hostseade toetab SFP+ mooduleid ja DDM/DOM funktsioone. Mooduli paigaldamisel järgige ESD-käsitsemise tavasid ja vältige fiibri painutamist üle soovitatud minimaalse raadiuse. Pikaajalise töökindluse tagamiseks töötage pingel ja temperatuurivahemikul, mille on määranud teie võrguseadmete müüja, ning kontrollige perioodiliselt diagnostikaparameetreid, et varakult avastada halvenemisi.
