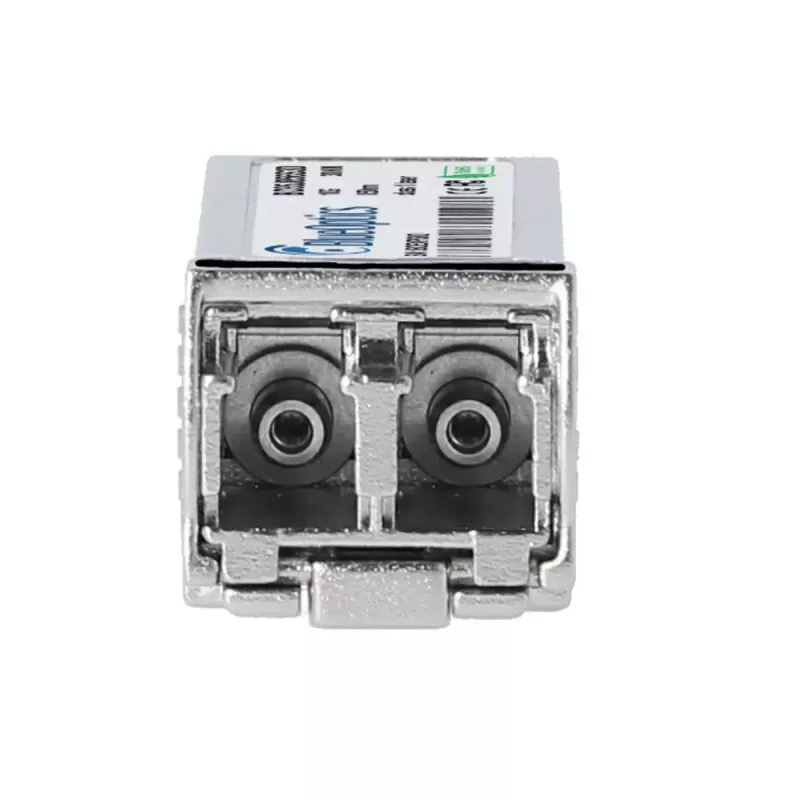

SFP+ transiivermoodul BlueOptics 954746-BO kiudoptiline 10000 Mbit/s

BlueOptics 954746-BO SFP+ transiivermoodul on kiudoptiline 10GBASE-SR ühilduv pistikühendusega transiiver, mis on mõeldud lühimaa mitmemoodiliste kiudoptiliste linkide jaoks maksimaalse andmeedastuskiirusega 10000 Mbit/s. Vastupidavast hõbedasest metallkorpuses ja umbes 20 g kaaluv moodul järgib MSA SFP+ vormiteguri tavasid ning pakub samaaegseks saatmiseks ja vastuvõtuks duplex LC pistikut. Seade on ette nähtud kasutamiseks võrguseadmetes, mis toetavad SFP+ 10GBASE-SR optikat, ja sisaldab digitaalset diagnostikaseiret (DDM/DOM), kui hosti riistvara seda funktsiooni võimaldab.

Eelised

Transiiver pakub 10 Gbit/s optilist ühendust kompaktse SFP+ vormiteguri ja metallkorpuse abil, mis tagab mehaanilise vastupidavuse ja EMI varjestuse. See toetab standardseid mitmemoodiliste kiudoptiliste lühimaalinke ning pakub reaalajas diagnostikateavet DDM/DOM-i kaudu, kui host seda toetab, võimaldades lihtsamat kaugseiret toitepinge, laseri voolu, optilise võimsuse ja temperatuuri üle. Mooduli konstruktsioon ja komponentide valik on suunatud pikale kasutuseale ja kõrgele käideldavusele, mida kajastab tootja esitatud keskmine riketevaheline aeg 1 000 000 tundi.

Sobib

• Lühimaa 10 Gbit/s Etherneti ühendusteks üle mitmemoodilise kiu (10GBASE-SR)
• Lüliti-lüliti või lüliti-serveri üleslingid andmekeskustes ja ettevõttevõrkudes
• Kiired salvestusala võrguühendused ja Fibre Channel over Ethernet (FCoE)
• Kasutamiseks riistvaraplatvormidel, mis aktsepteerivad SFP+ 10GBASE-SR mooduleid LC duplex pistikutega

Peamised spetsifikatsioonid

• Liidese tüüp: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Pistiku tüüp: LC duplex (optiline)
• Optiline tüüp: mitmemoodiline kiud, 850 nm lainepikkus (10GBASE-SR)
• Korpus: metall, hõbedane värv
• Kaal: u 0,02 kg
• Diagnostikafunktsioonid: digitaalse diagnostikaseire (DDM/DOM) tugi (kui host seda võimaldab)
• Keskmine riketevaheline aeg (MTBF): 1 000 000 tundi

Kasutamine

Paigaldage SFP+ transiiver ühilduva lüliti, ruuteri, serveri või salvestusseadme SFP+ porti vastavalt hostseadme tootja juhistele. Ühendage LC duplex mitmemoodilised kiudoptilised patch-kaablid mooduli TX ja RX portidesse, tagades õige kiu polaarsuse. Veenduge, et hostisüsteem tuvastab mooduli ning et lingi olek ja kiirus on läbiräägitud 10 Gbit/s. Kui DDM/DOM on nõutav, lubage hostis diagnostikafunktsioon (kui toetatud), et lugeda reaalajas parameetreid nagu optiline võimsus, laseri eelpingevool ja temperatuur.

Soovitused

Kasutage optimaalse lingi ulatuse ja jõudluse saavutamiseks kvaliteetseid OM3/OM4 mitmemoodilisi kiude ja sobivaid LC duplex patch-kaableid. Enne kasutuselevõttu kontrollige hosti ühilduvust 10GBASE-SR SFP+ optikaga ja pärast paigaldamist tehke lingitestid. Hoidke ja käsitsege transiiverit kuivas, ESD-kindlas keskkonnas ning vältige optiliste liideste puudutamist; kasutage kaitseks tolmukorke, kui pordid pole ühendatud.
