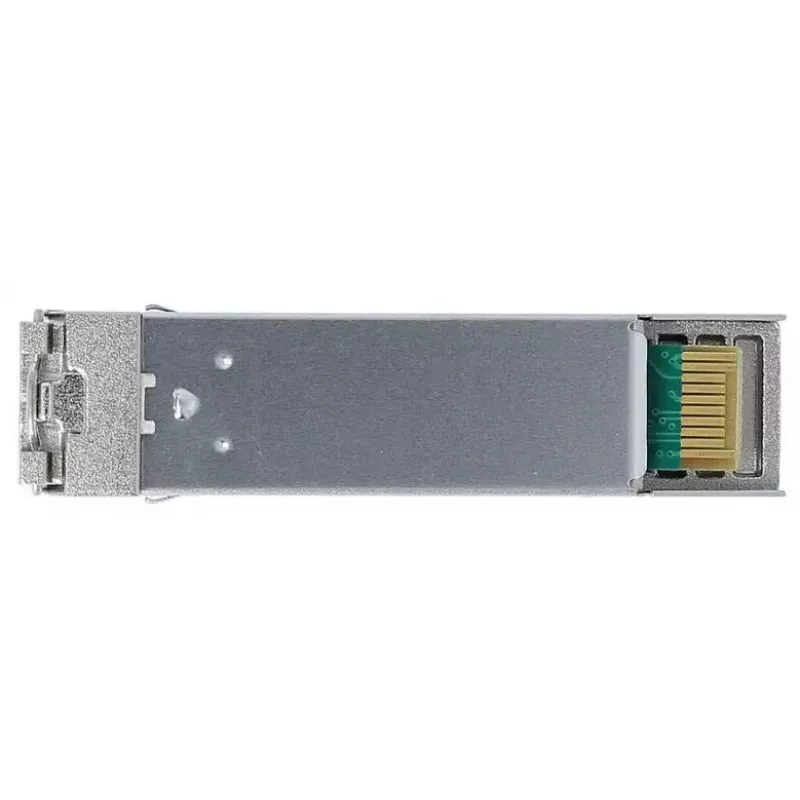

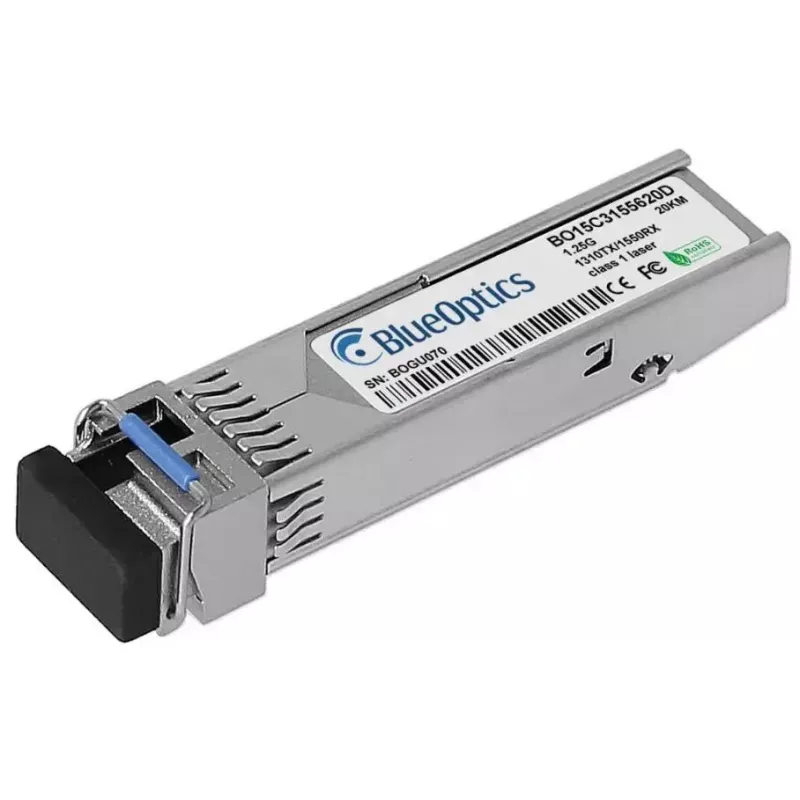

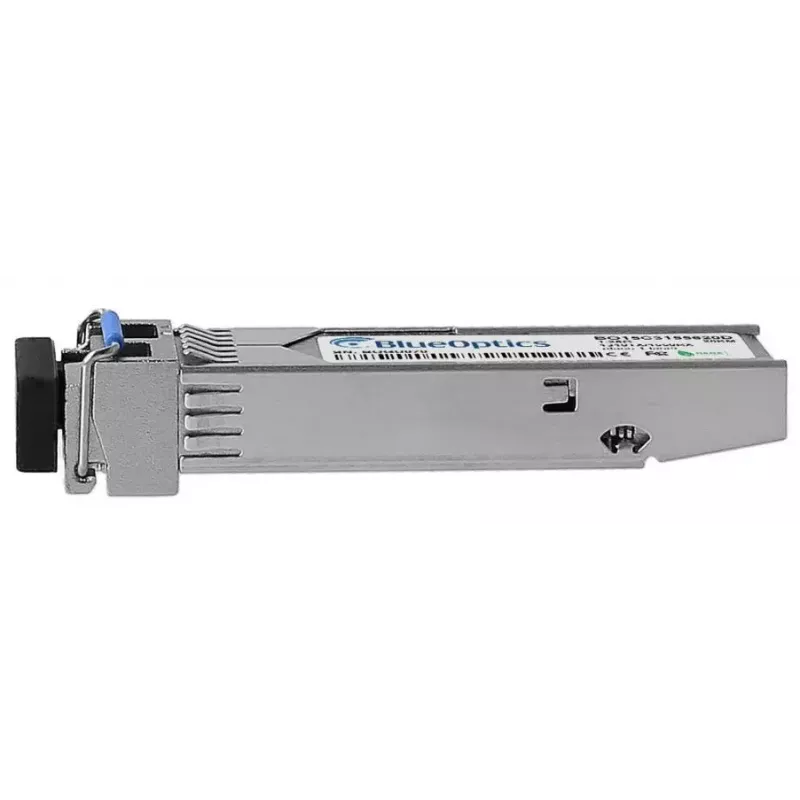

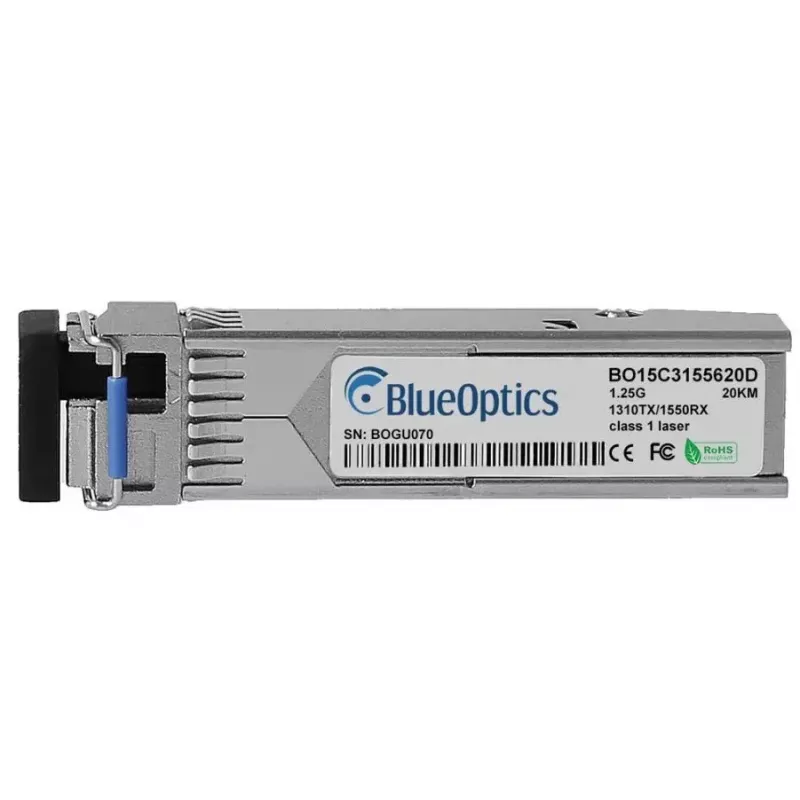

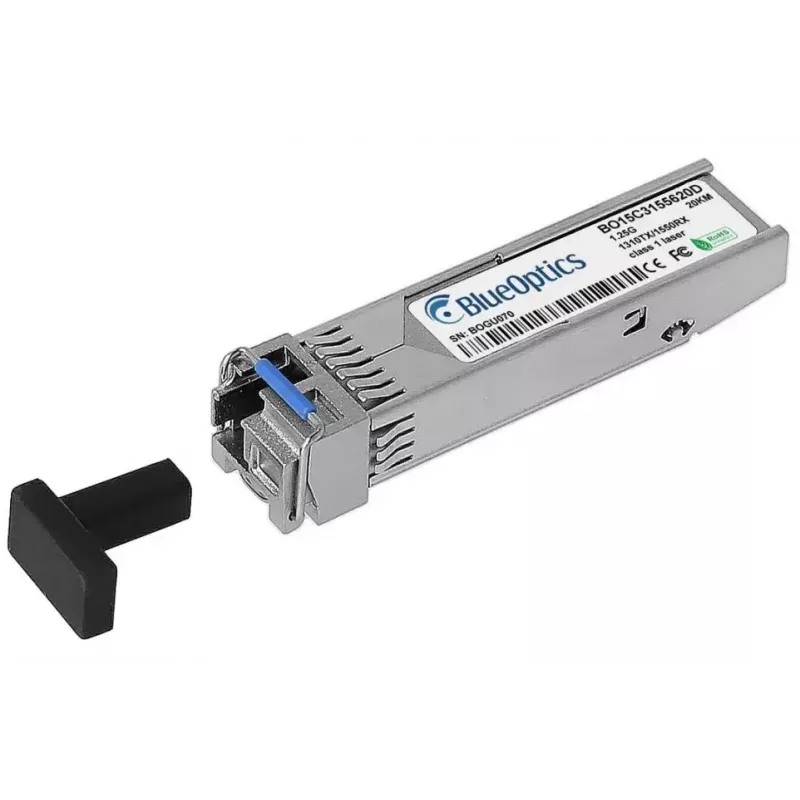

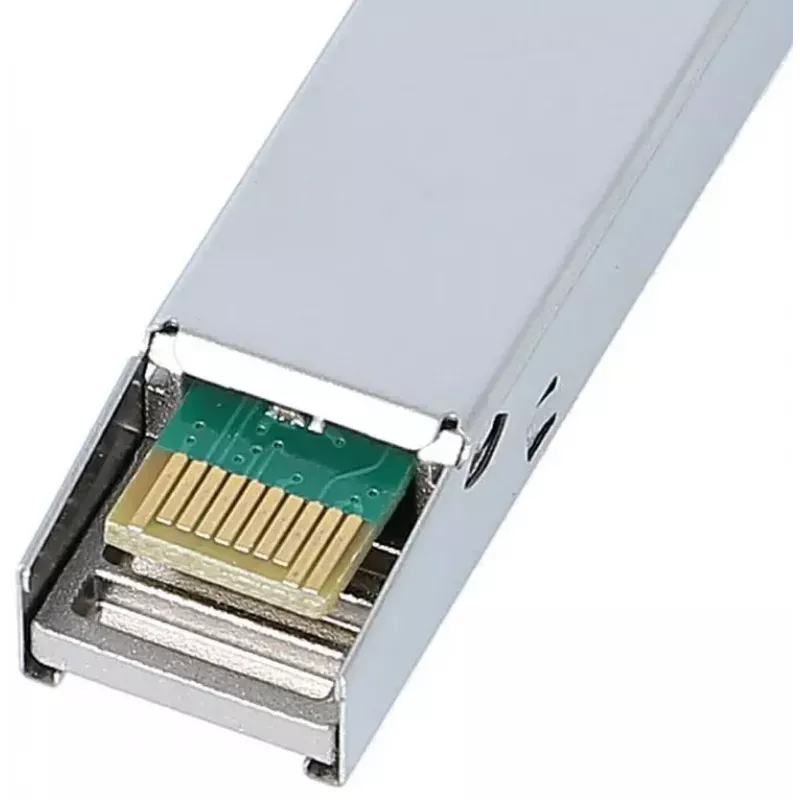

SFP-transiivermoodul BlueOptics 943 974-001-BO 1250 Mbit/s Fiiberoptika

BlueOptics 943 974-001-BO SFP-transiivermoodul on ühemoodiline fiiberoptiline SFP, mis on loodud 1000BASE-BX-U rakenduste jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s. See kasutab LC (UPC) simplekspistikut ja toetab optilisi linke kuni 20 000 m. Moodulit toidetakse pingega 3,3 V, see on hõbedase korpusega ja sobib kompaktse SFP-vorminguga, mõõtmetega ligikaudu 13,9 mm (L) × 58,4 mm (S) × 12,6 mm (K). See seade ühildub Hirschmanni platvormidega, mis aktsepteerivad vastavat SFP-tüüpi, ja on mõeldud Etherneti, Fibre Channel over Etherneti ja SDH/SONETi rakenduste jaoks kuni 1,25 Gbit/s.

Eelised

Transiiver järgib MSA-ühilduvaid SFP mehaanilisi ja elektrilisi spetsifikatsioone, võimaldades plug-and-play koostalitlusvõimet Hirschmanni riistvaraga, mis toetab samaväärseid SFP-mooduleid. See pakub pikka optilist ulatust kuni 20 km ühemoodilise fiibri kaudu ja kasutab LC (UPC) pistikut usaldusväärsete simpleksühenduste jaoks. Moodul on kompaktne ja kerge (umbes 0,02 kg), minimeerides ruumi- ja kaalumõju tihedates võrguriiulites. Kui hostriistvara seda toetab, pakuvad digitaalsed diagnostikafunktsioonid (DDM/DOM) reaalajas jälgimist toitepinge, laservoolu, väljundvõimsuse, vastuvõetud võimsuse ja temperatuuri kohta, hõlbustades hooldust ja tõrkeotsingut.

Sobib kasutamiseks

• Gigabit Etherneti üleslingid ja pika vahemaa fiiberlingid
• Lülitid, ruuterid ja salvestussüsteemid, mis aktsepteerivad MSA SFP-transiivereid
• Fibre Channel over Etherneti ja SDH/SONETi lingid kuni 1,25 Gbit/s
• Tööstus- ja ettevõttevõrgud, mis nõuavad ühemoodilisi LC simpleksühendusi

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Maksimaalne edastuskaugus: 20000 m (ühemoodiline fiiber)

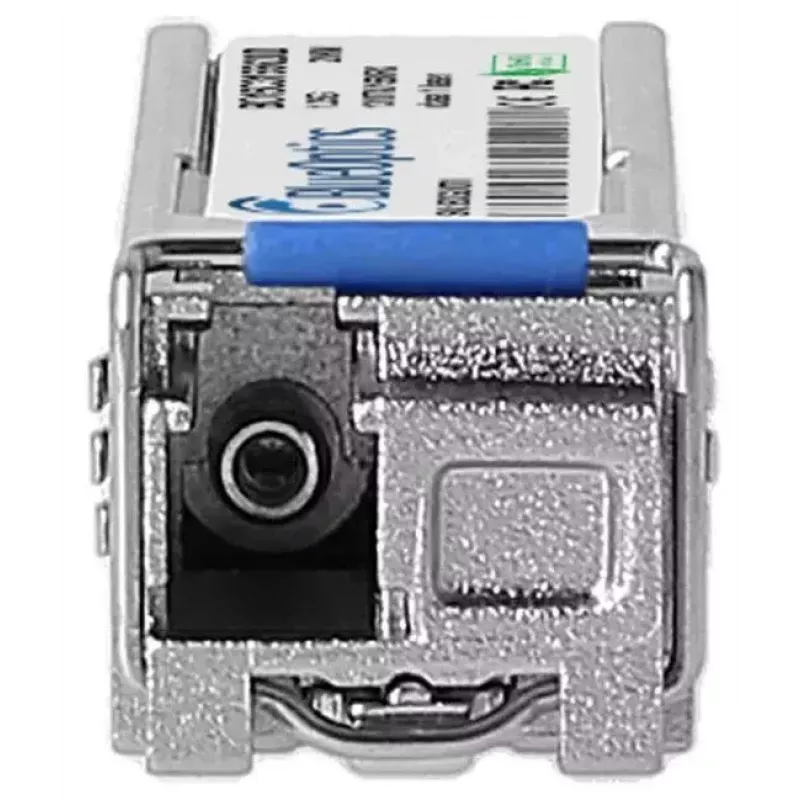

• Fiiberoptiline pistik: LC (UPC) simpleks
• Toitepinge: 3,3 V
• Toote värv: Hõbedane
• Kaal: 0,02 kg
• Vorming: SFP (väike vormiteguriga ühendatav moodul)

Kuidas kasutada

Sisestage BlueOptics SFP-transiiver ühilduvasse SFP-pessa lülitis, ruuteris või muus võrguseadmes, kui host on välja lülitatud või järgides müüja kuumvahetuse protseduuri. Ühendage ühemoodiline fiiberkaabel LC (UPC) pistikutega mooduli LC simpleksporti, jälgides õiget Tx/Rx suunda. Kontrollige lingi olekut ja vajadusel avage hostseadme haldusliides, et kinnitada tuvastatud lingi kiirus ja digitaalsed diagnostikanäidud. Järgige hostseadme müüja juhiseid tarkvara või ühilduvusseadete osas.

Soovitused

Kasutage kvaliteetseid ühemoodilisi fiiberkaableid ja võimalusel jaotuspaneelid või ühendage moodul otse teise ühilduva SFP-transiiveriga, et saavutada määratud 20 km ulatus. Veenduge, et hostseade toetab MSA SFP-mooduleid ja DDM/DOM-i, kui vajate reaalajas diagnostilist jälgimist. Hoidke pistiku otsapinnad puhtad ja kaitske neid kasutamise ajal, et säilitada signaali kvaliteet ja lingi töökindlus.
