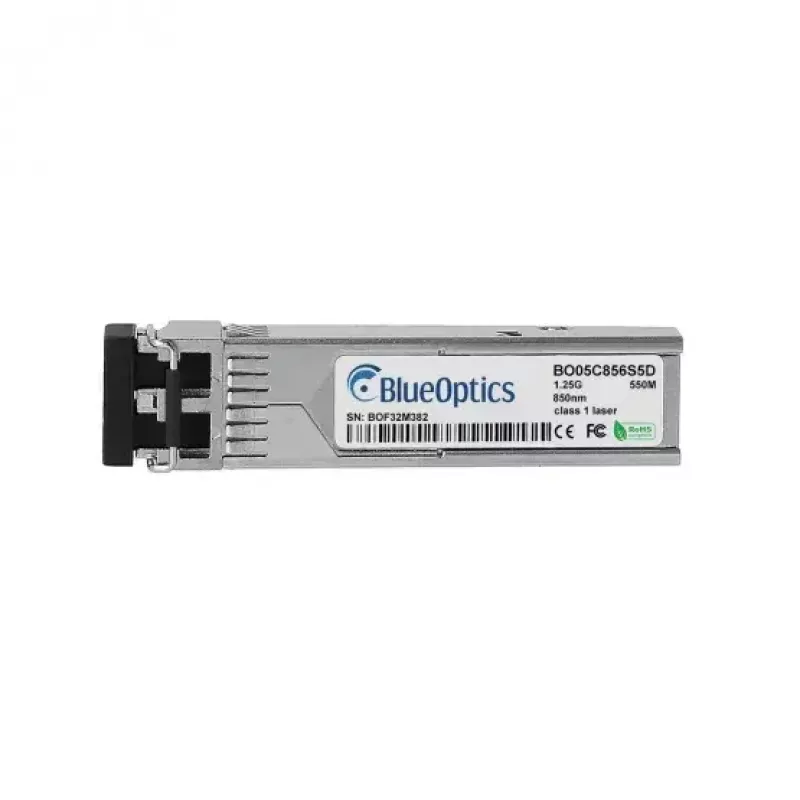

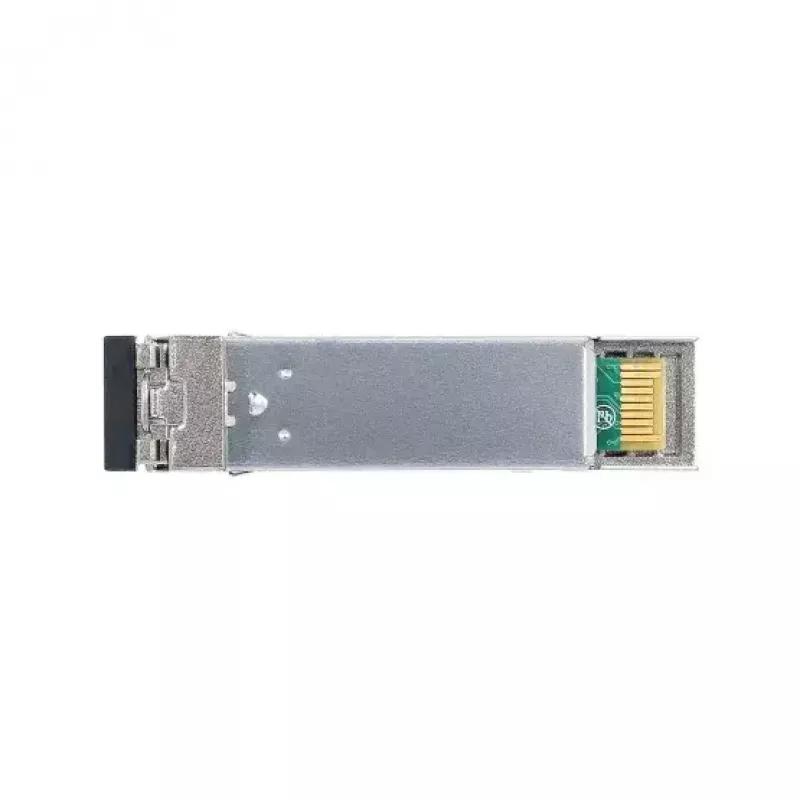

SFP transiivermoodul BlueOptics 943 896-001-BO 850 nm 550 m

BlueOptics 943 896-001-BO SFP transiivermoodul on kompaktne kiudoptiline liides, mis on mõeldud lühikese ulatusega mitmemoodilistele ühendustele. See töötab 850 nm lainepikkusel, toetab andmeedastust kuni 550 meetri kaugusele üle mitmemoodilise kiu ja kasutab LC duplex kiudoptilist pistikut. Moodul ühildub standardsete SFP-portidega, on kerge (umbes 20 g) ja saadaval halli korpusega. See on ette nähtud kasutamiseks võrguseadmetes, mis aktsepteerivad SFP 1000Base-SX mooduleid gigabitise Etherneti ja seotud optiliste protokollide jaoks.

Eelised

BlueOptics moodul järgib MSA SFP vormitegurit ja elektrilisi spetsifikatsioone, et tagada koostalitlusvõime paljude riistvaradega, mis toetavad 1000Base-SX optikat. Selle mitmemoodiline 850 nm saatja ja vastuvõtja paar võimaldab samaaegset saatmist/vastuvõttu LC duplex ühenduste kaudu. Väike, kuumalt vahetatav SFP-pakett lihtsustab paigaldamist ja asendamist, samas kui väike kaal ja tööstusharu standardile vastav pistik tagavad lihtsa integreerimise lülititesse, ruuteritesse ja teistesse võrguseadmetesse.

Sobib

• Lähivõrgu mitmemoodilistele kiudoptilistele ühendustele ülikoolilinnakute või andmekeskuste võrkudes
• Gigabit Ethernet (1000Base-SX) üleslinkidele ja lülititevahelistele ühendustele
• Salvestusvõrkudele ja serveritele, mis nõuavad SFP-põhiseid optilisi porte
• Riistvaraplatvormidele, mis aktsepteerivad SFP transiivermooduleid LC duplex pistikutega

Peamised tehnilised andmed

• Liidese tüüp: SFP
• Lainepikkus: 850 nm
• Maksimaalne edastuskaugus: kuni 550 m üle mitmemoodilise kiu
• Pistiku tüüp: LC duplex
• Tüüpiline kasutus: 1000Base-SX gigabitised optilised ühendused
• Toote värv: hall
• Kaal: ~0,02 kg

Kasutamine

Paigaldage SFP transiivermoodul võrguseadme ühilduvasse SFP-pessa vastavalt seadme tootja juhistele. Ühendage LC duplex mitmemoodiline kiudoptiline patch-kaabel mooduliga, veendudes, et saatja ja vastuvõtja kiud on õigesti suunatud. Moodul on kuumalt vahetatav, nii et enamikus süsteemides saab seda paigaldada või eemaldada seadet välja lülitamata; kontrollige oma riistvara kasutusjuhendist kuumvahetuse tuge. Kinnitage ühenduse olek ning läbirääkige kiirus ja dupleks hostiseadme haldusliidese kaudu. Kui host toetab digitaalset diagnostikat (DDM/DOM), võib seadme tarkvara kaudu olla saadaval seireinfo.

Soovitused

Kasutage OM3/OM4 või sobivaid mitmemoodilisi fiiberoptilisi patch-juhtmeid, et saavutada parim ulatus ja jõudlus määratud 550 m ulatuses; järgige tootja juhiseid kiu tüübi ja patch-paneeli marsruutimise osas. Veenduge, et hostiseade toetab selgesõnaliselt 1000Base-SX SFP mooduleid ning et püsivara või tarkvara ei blokeeri kolmanda osapoole transiivermooduleid. Käsitsege moodulit antistaatiliste ettevaatusabinõudega ja hoidke kaitsvad korgid kasutamata portidel, et vältida saastumist.
