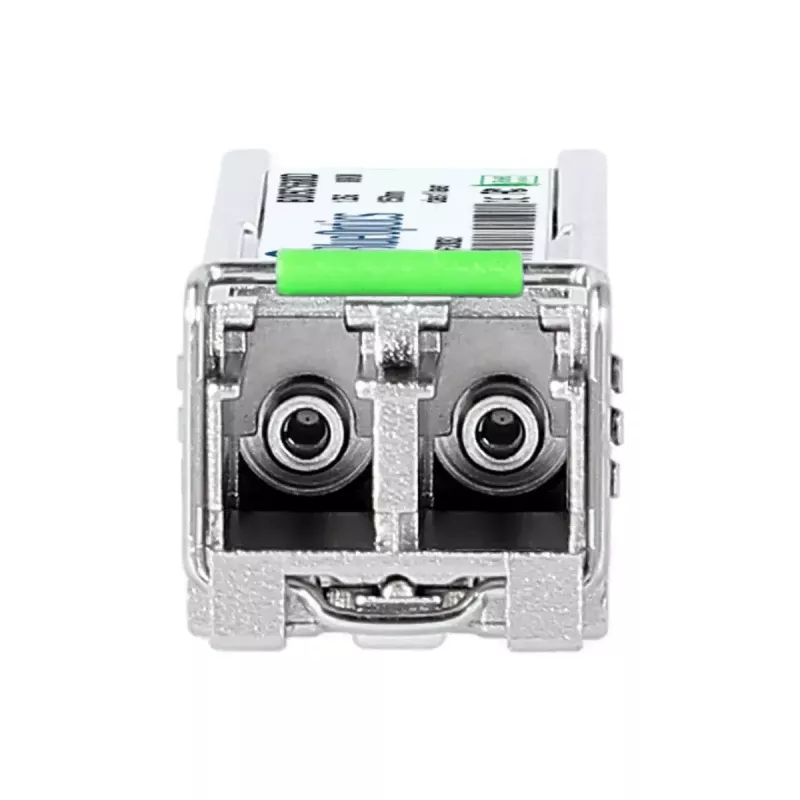

SFP transiivermoodul BlueOptics 943 042-001-BO 1550 nm 70000 m

BlueOptics 943 042-001-BO SFP transiivermoodul on ühemoodiline optiline transiiver, mis on loodud pikamaa 1000BASE‑ZX Etherneti ühenduste jaoks. Töötades lainepikkusel 1550 nm ja toetades kuni 70 000 m (70 km) ulatust, kasutab see kompaktne moodul LC duplekspistikut ja vastab MSA SFP mehaanilistele ning elektrilistele spetsifikatsioonidele. Moodul kaalub umbes 20 g ja on mõeldud kasutamiseks ühilduvates kommutaatorites, ruuterites ja salvestussüsteemides, mis aktsepteerivad standardseid SFP-pistikoptikat.

Eelised

Moodul pakub pika ulatusega ühemoodilist edastust 1550 nm juures väikese vormiteguriga, võimaldades lihtsat paigaldamist SFP-portidesse. See toetab digitaaldiagnostikat (DDM/DOM), kui host-riistvara avab liidese, võimaldades jälgida selliseid parameetreid nagu temperatuur, toitepinge, laseri eelpingevool ja optiline võimsus. MSA standarditele ehitatuna on transiiver koostalitusvõimeline mitmete tootjate seadmetega ning sobib võrgukujundustele, mis nõuavad madalat elektromagnetilisi häireid ja pikendatud fiiberühendusi.

Sobib

• Pikamaa 1 Gbps Etherneti ühendused üle ühemoodilise fiibri
• Ühendus kommutaatorite, ruuterite ja salvestussüsteemide vahel ülikoolilinnaku või linnalähivõrkudes
• Fiibri magistraallõigud ja punkt-punkti optilised ühendused kuni 70 km

Peamised spetsifikatsioonid

• Optiline lainepikkus: 1550 nm
• Maksimaalne ulatus: kuni 70 000 m (70 km)
• Liides: SFP vormitegur LC duplekspistikuga
• Toetatud standard: 1000BASE‑ZX (1,25 Gbps PHY)
• Fiibri tüüp: ühemoodiline fiiber (SMF)
• Töödiagnostika: digitaaldiagnostika monitooring (DDM/DOM) vastavalt SFF‑8472 (kui host toetab)
• Kaal: umbes 0,02 kg
• Mooduli värv: hall

Kasutamine

Paigaldage BlueOptics SFP transiiver ühilduvasse SFP-pesasse oma võrguseadmel, järgides seadme tootja hot-plug ja käsitsemisjuhiseid, et vältida staatilist elektrilaengut. Ühendage ühemoodiline LC dupleks-ühenduskaabel mooduli ja selle kaugarvuti vahel, tagades õige saatja/vastuvõtja joonduse. Konfigureerige host-liides vastavalt võrguseadme nõuetele; paljud platvormid tuvastavad SFP moodulid automaatselt. Kui saadaval, lubage ja lugege DDM/DOM parameetreid oma haldusliidese või CLI kaudu, et jälgida ühenduse tervist ja optilist jõudlust.

Soovitused

Kasutage kvaliteetset ühemoodilist fiibrit ja LC dupleks-ühenduskaableid, mis on mõeldud pikamaa rakendusteks, hoidke pistikud puhtad, et säilitada optiline jõudlus, ning kontrollige, kas host-seadme püsivara toetab 1000BASE‑ZX ja DDM/DOM täielikuks funktsionaalsuseks. Kriitiliste ühenduste puhul teostage otsast lõpuni võimsuse eelarve arvutused ja testige ühendust kasutuselevõtul, et kinnitada varu ja stabiilsus.
