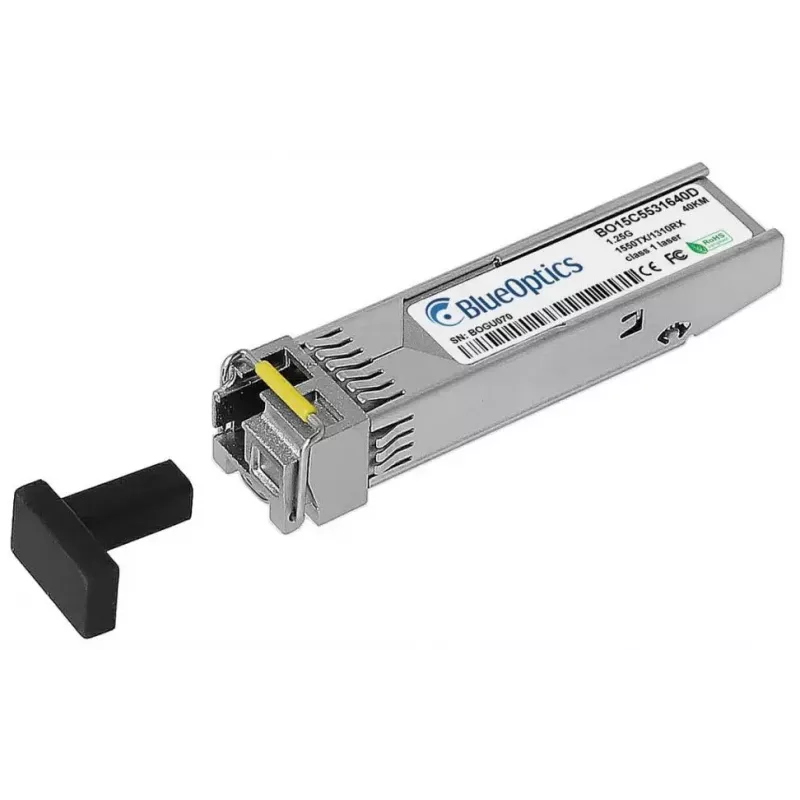

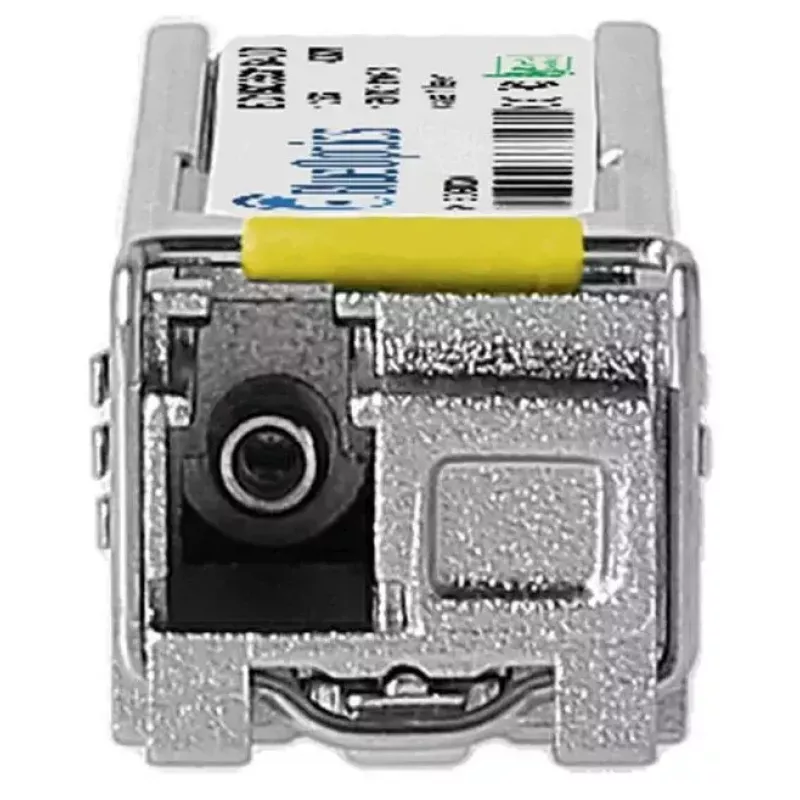

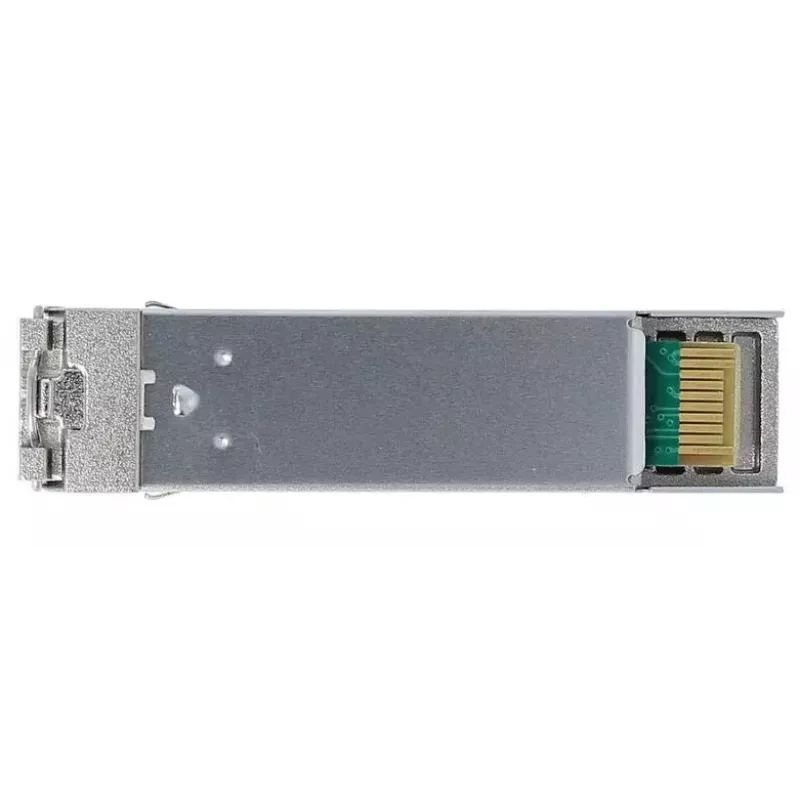

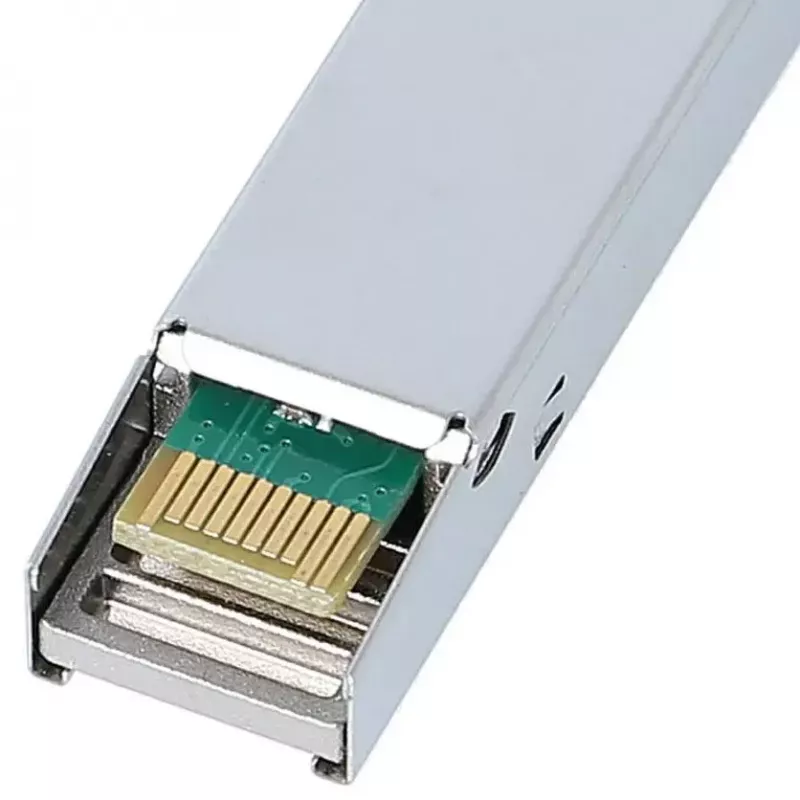

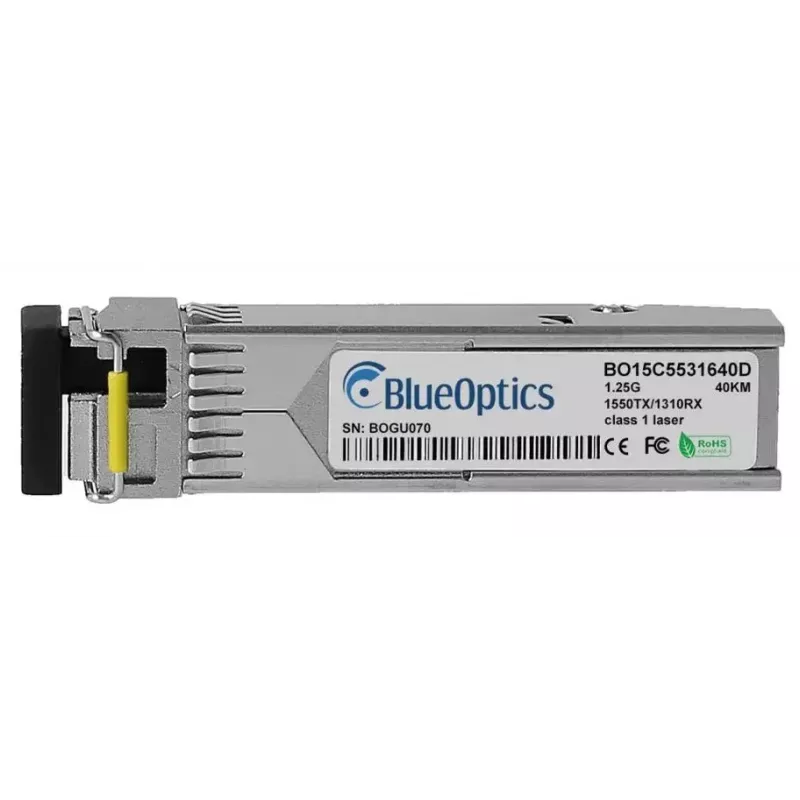

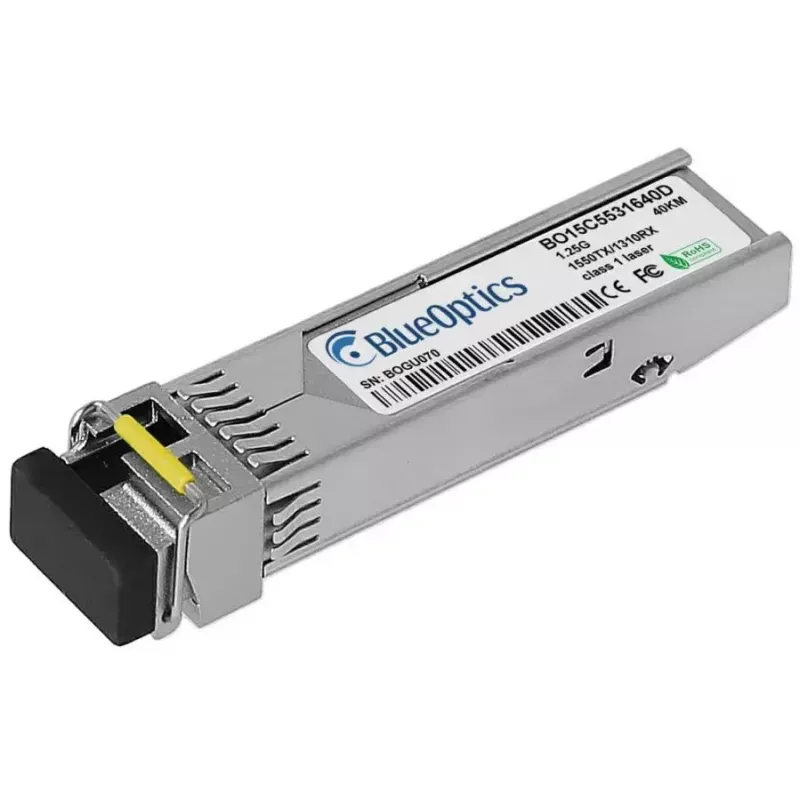

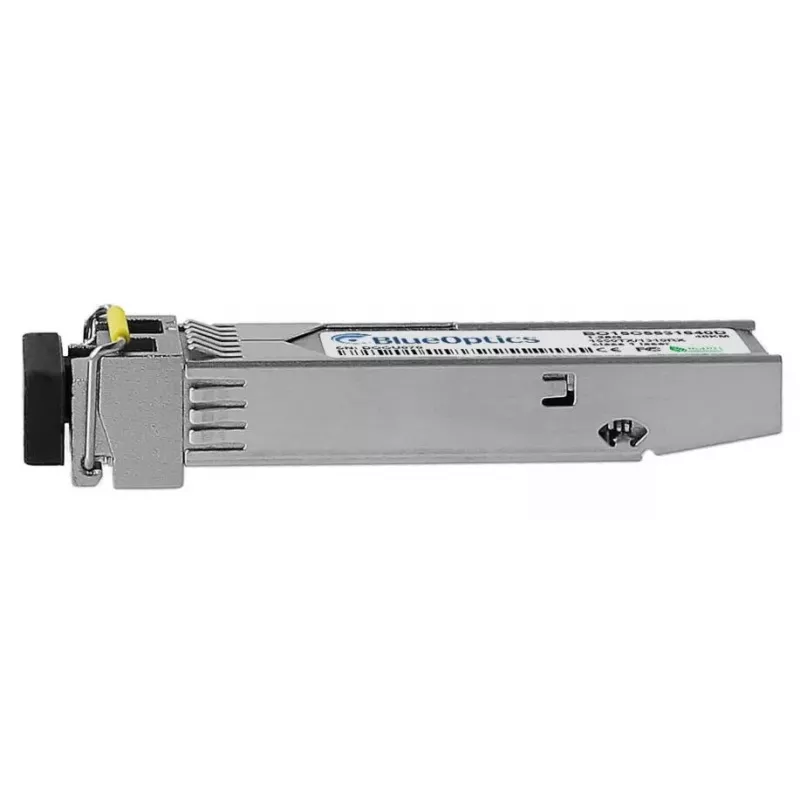

SFP-transiivermoodul BlueOptics 942 209-002-BO 1250 Mbit/s Fiiberoptika

BlueOptics 942 209-002-BO SFP-transiivermoodul on kompaktne fiiberoptiline liides, mis on mõeldud ühemoodilistele linkidele maksimaalse andmeedastuskiirusega 1250 Mbit/s. Standardse SFP-vorminguga hõbedase viimistlusega ja LC (UPC) simplekspistikuga moodul toetab punkt-punkti optilist edastust kuni 40 000 m kaugusel ning on ette nähtud kasutamiseks Hirschmann-ühilduvas riistvaras, mis aktsepteerib vastavat SFP-tüüpi.

Eelised

See transiiver pakub standardiseeritud SFP-jalajälge laia ühilduvuse tagamiseks ja madalat energiatarbimist 3 V sisendpinge ja maksimaalse voolutugevusega 0,28 A. See rakendab eraldi saatja ja vastuvõtja lainepikkusi, mis sobivad 1000BASE-BX-D tööks ühemoodilisel fiibril, võimaldades samaaegset saatmist/vastuvõttu ühel fiibril. Moodul on toodetud MSA-ühilduvate mõõtmete ja elektriliidestega ning toetab digitaalset diagnostilist jälgimist (DDM/DOM), kui seda kasutatakse ühilduvates hostseadmetes.

Sobib kasutamiseks

• Gigabit Ethernet ühendused ühemoodilise fiibri kaudu (1000BASE-BX-D)
• Pika ulatusega võrguühendused kuni 40 km lülitite ja ruuterite vahel
• Fiiberühendused salvestussüsteemidele, koormusjaoturitele ja võrguseadmetele
• Infrastruktuur, kus on vaja LC (UPC) simplekspistikuid

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 1250 Mbit/s
• Maksimaalne edastuskaugus: 40 000 m (ühemoodiline fiiber)
• Pistiku tüüp: LC (UPC) simpleks
• Vormitegur: SFP (väike vormiteguriga ühendatav)
• Tööpinge: 3 V nimiväärtus, maksimaalne vool 0,28 A
• Toote värv: Hõbedane
• Kaal: 0,02 kg

Kasutamine

Sisestage SFP-transiiver ühilduvasse SFP-pessa hostseadmes, kui seade on tootja juhiste kohaselt sisse lülitatud. Ühendage sobiv ühemoodiline LC-paigalduskaabel LC simplekspordiga ja suunake fiiber kaugtransiiverini. Veenduge, et hostseade toetab 1000BASE-BX-D tööd, ja vajadusel lubage või kontrollige DDM/DOM tuge seadme püsivaras, et pääseda juurde diagnostilistele parameetritele nagu toitepinge, laseri eelvool, saatevõimsus, vastuvõtu võimsus ja temperatuur. Järgige standardseid ESD ettevaatusabinõusid ja fiibri käsitsemise tavasid mooduli paigaldamisel või eemaldamisel.

Soovitused

Parima optilise jõudluse saavutamiseks kasutage ühemoodilist fiibrit ja ühilduvaid LC (UPC) paigalduskaableid, kontrollige hosti ühilduvust Hirschmann 1000BASE-BX-D profiilidega ja kinnitage DDM/DOM tugi, kui on vaja kaugdiagnostikat. Hoidke pistiku otsapinnad puhtad ja vältige fiibri järske painutusi, et säilitada signaali kvaliteet ja lingi töökindlus.
