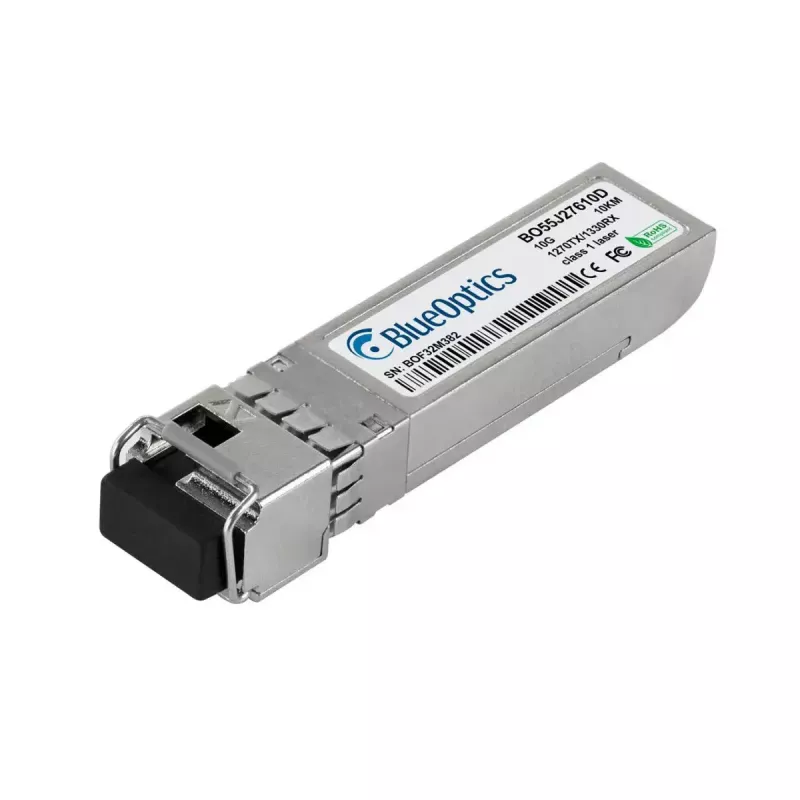

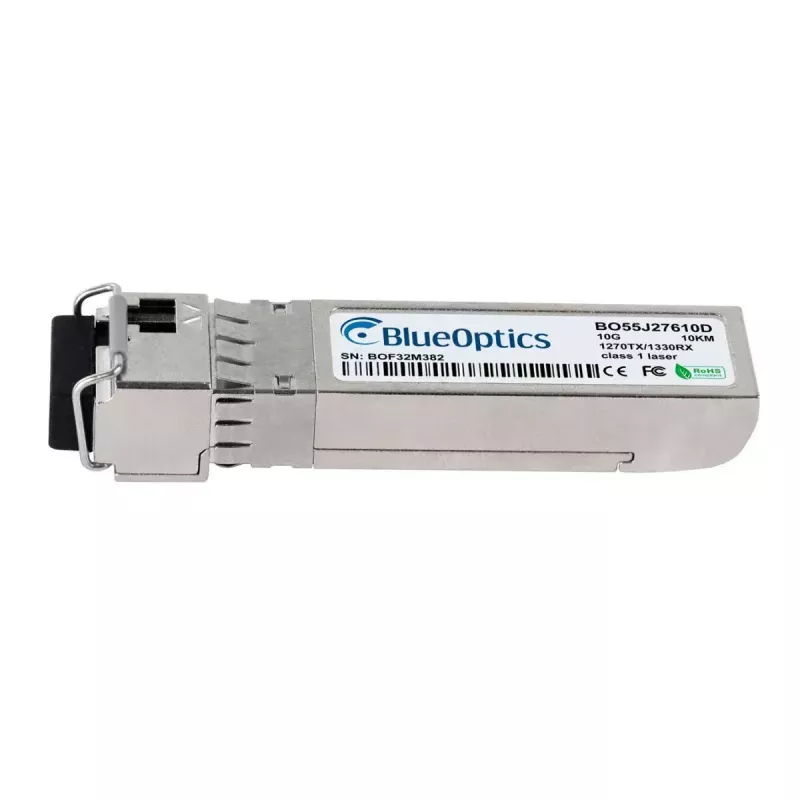

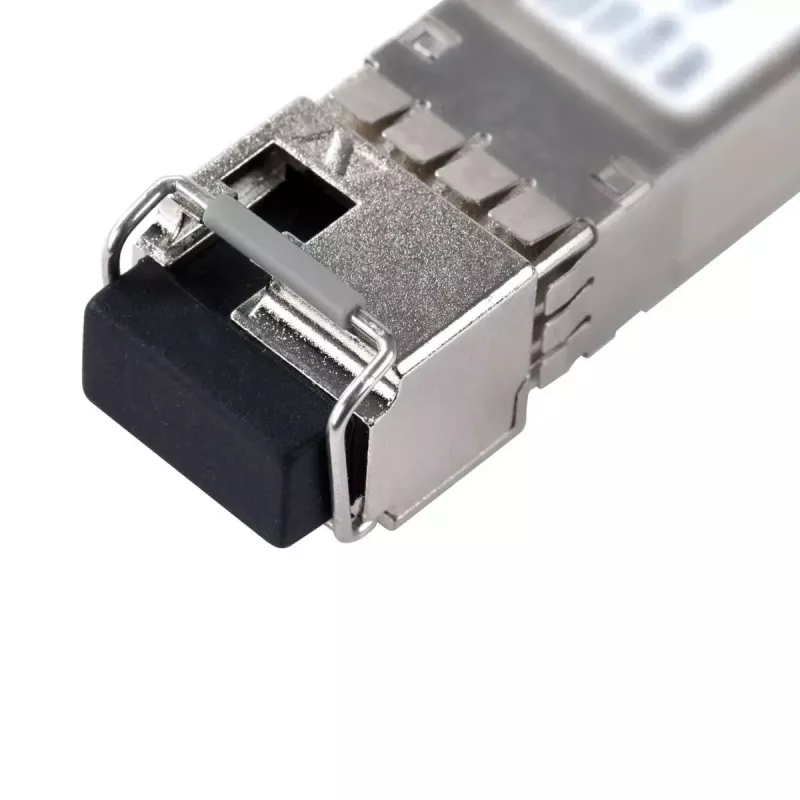

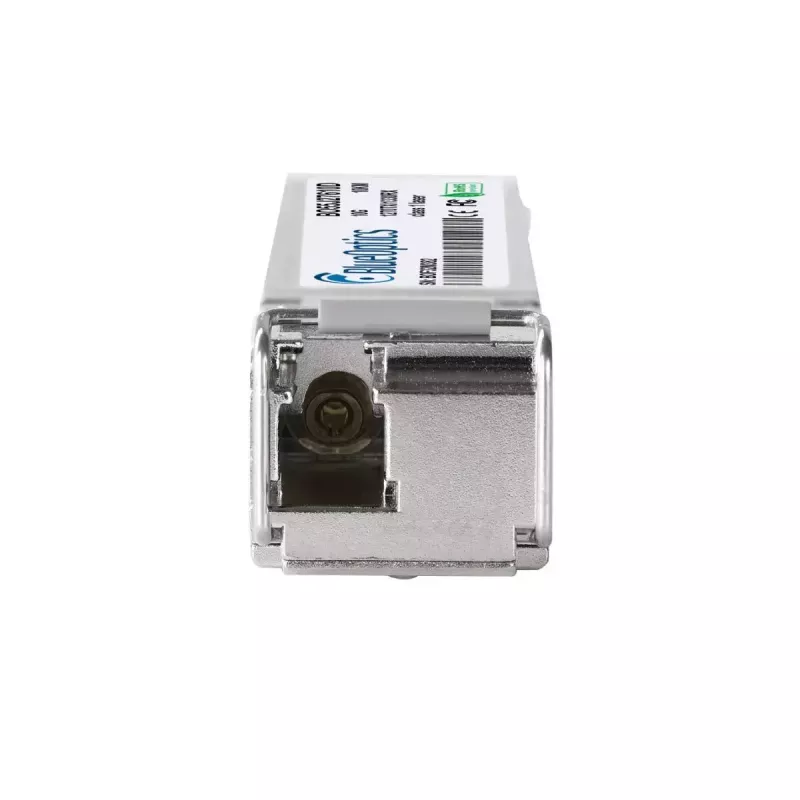

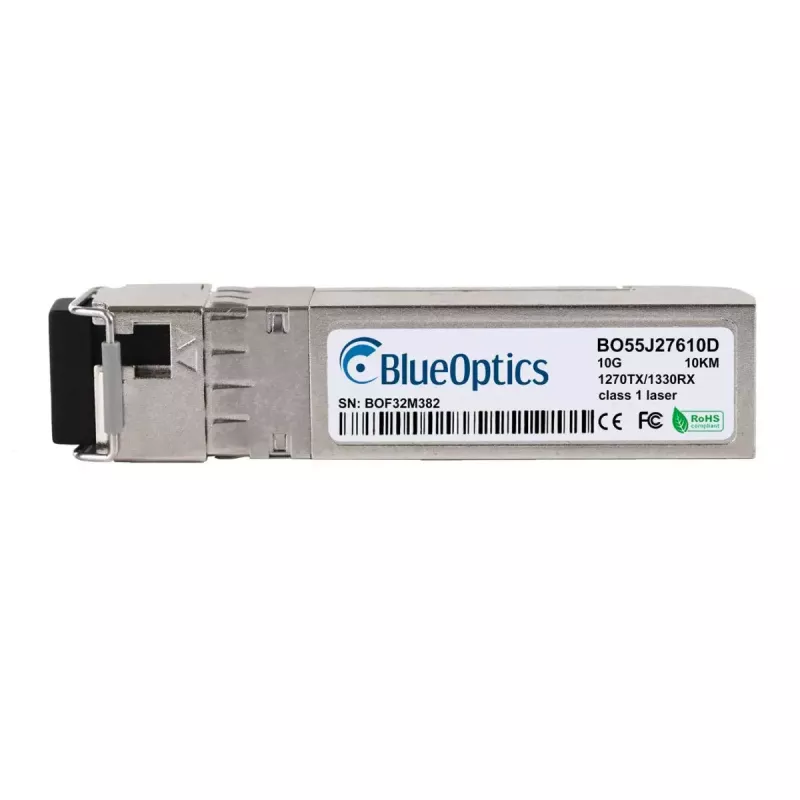

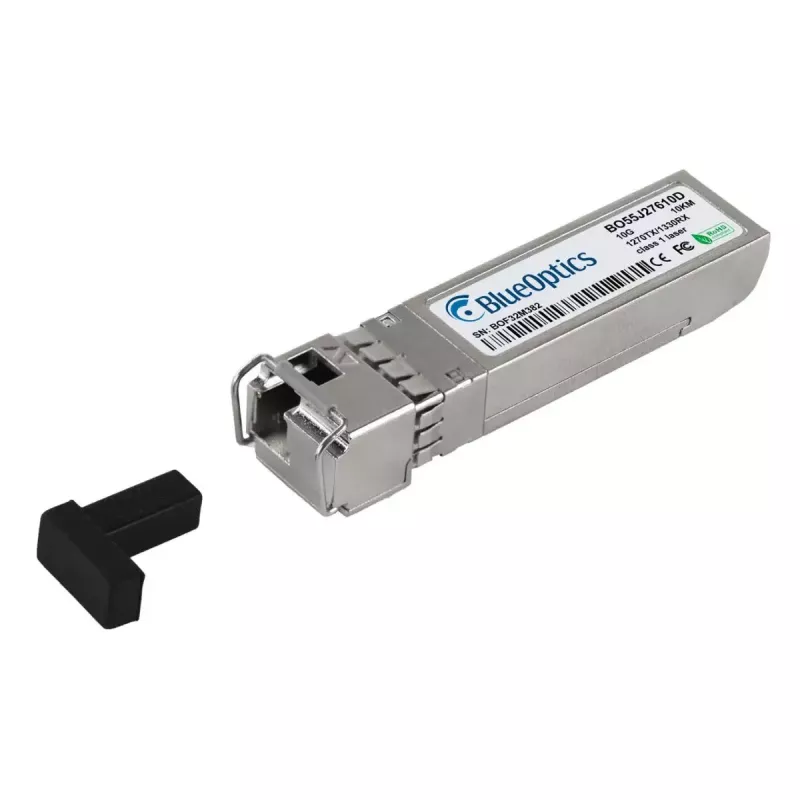

SFP+ transiivermoodul BlueOptics 02310QBJ-BO 10000 Mbit/s

BlueOptics 02310QBJ-BO SFP+ transiivermoodul on kompaktne fiiberoptiline liides, mis on mõeldud 10 Gbit/s võrkudele. See järgib MSA SFP+ kujuteguri standardeid, kasutab hõbedase viimistlusega metallkorpust ja töötab 3,3 V toitepingel. Moodul rakendab 10GBASE-BX-U ühemoodilist dupleksühendust LC simplex-ühenduvusega ning toetab optilist edastust kuni umbes 10 km kaugusele, kasutades ühemoodilist fiibrit. Transiiver integreerib saatja- ja vastuvõtulaserid erinevatel lainepikkustel, võimaldamaks kahesuunalist tööd ühel fiibril, ning sobib kasutamiseks võrguseadmetes, mis toetavad SFP+ 10GBASE-BX-U mooduleid.

Eelised

Moodul pakub väikest, tööstusstandardi SFP+ kujutegurit, mis sobib paljudele kommutaatoritele, ruuteritele ja salvestusplatvormidele. Metallkorpuse ja väikese kaaluga tagab see mehaanilise töökindluse, säilitades samas madala voolutarbega 3,3 V töö. Vastavus MSA spetsifikatsioonidele ja ühilduvus seadmetega, mis aktsepteerivad algset viidatud moodulit, tagab sujuva integreerimise. Transiiver toetab digitaalset diagnostikat (DDM/DOM) toitepinge, laseri eelpinge, optilise võimsuse ja temperatuuri reaalajas jälgimiseks, kui hostriistvara neid funktsioone pakub.

Sobib

• 10 Gbit/s Etherneti ühendustele ühemoodilise fiibri kaudu
• Pika ulatusega fiiberühendustele kuni umbes 10 km
• Kommutaatorite, ruuterite ja salvestussüsteemide ühendamiseks
• Teenusepakkujate ja ettevõtete magistraalvõrkude segmentidele, mis nõuavad BX-U kahesuunalisi ühendusi

Peamised spetsifikatsioonid

• Liidese tüüp: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Edastusstandard: 10GBASE-BX-U (kahesuunaline üle ühe fiibri)
• Optilise fiibri tüüp: ühemoodiline fiiber (SMF)
• Pistiku tüüp: LC simplex
• Saatja lainepikkus: 1330 nm (tüüpiline BX-U saatmiseks)
• Vastuvõtja lainepikkus: 1270 nm (tüüpiline BX-U vastuvõtuks)
• Tööpinge: 3,3 V
• Toote värvus / korpus: hõbedane metallkorpus
• Kaal: umbes 0,002 kg

Kasutamine

Paigaldage SFP+ transiiver sobivasse SFP+ pessa kommutaatoris, ruuteris või muus ühilduvas võrguseadmes, kui hostseade on välja lülitatud või järgides tootja kuumvahetusjuhiseid. Ühendage LC simplex ühemoodiline fiiberpaikord transiiveri LC-pistikuga ning veenduge, et vastav kaugtransiiver kasutaks täiendavat BX-lainepikkuste paari (üks ots edastab 1330 nm ja võtab vastu 1270 nm). Lubage või kontrollige 10 Gbit/s toimimist ning vajadusel lubage digitaalne diagnostikaseire hostseadme haldusliidese kaudu, et kuvada reaalajas optilisi ja elektrilisi parameetreid.

Soovitused

Kasutage kvaliteetseid ühemoodilisi paikorde ja hoidke LC-pistikud puhtad, et tagada optimaalne optiline jõudlus. Enne kasutuselevõttu kontrollige hosti ühilduvust ja DDM/DOM tuge. Usaldusväärseks pikaajaliseks tööks järgige tootja juhiseid käsitsemise, elektrostaatilise laengu kaitse ja töötemperatuuri piirangute osas.
