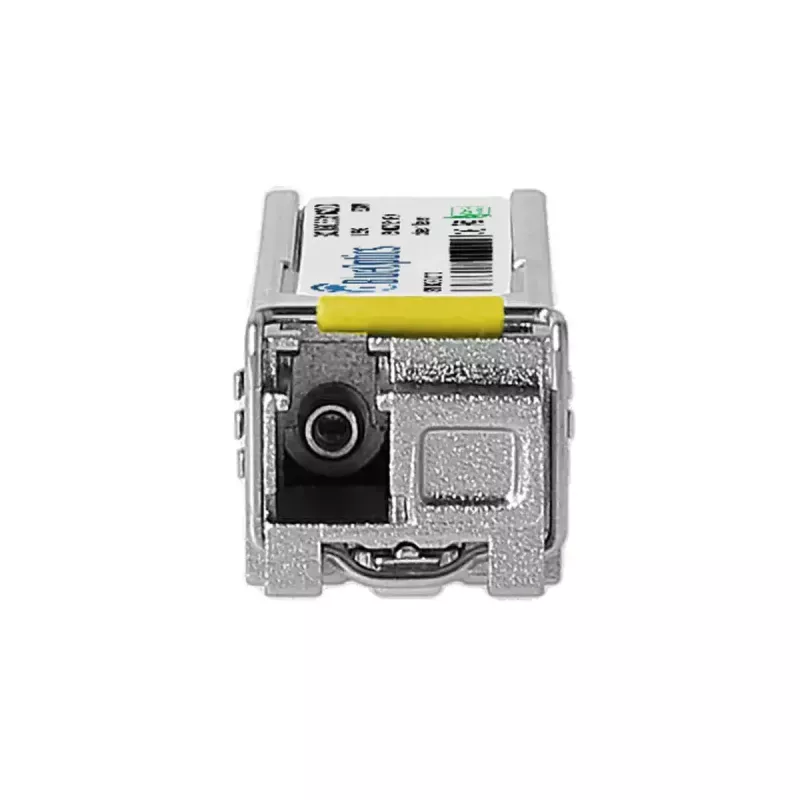

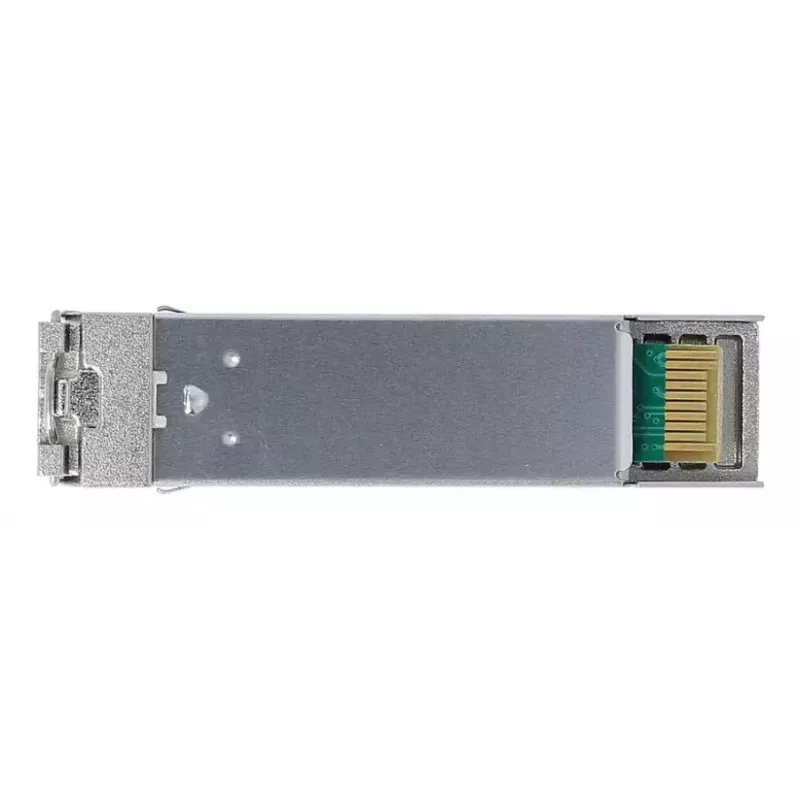

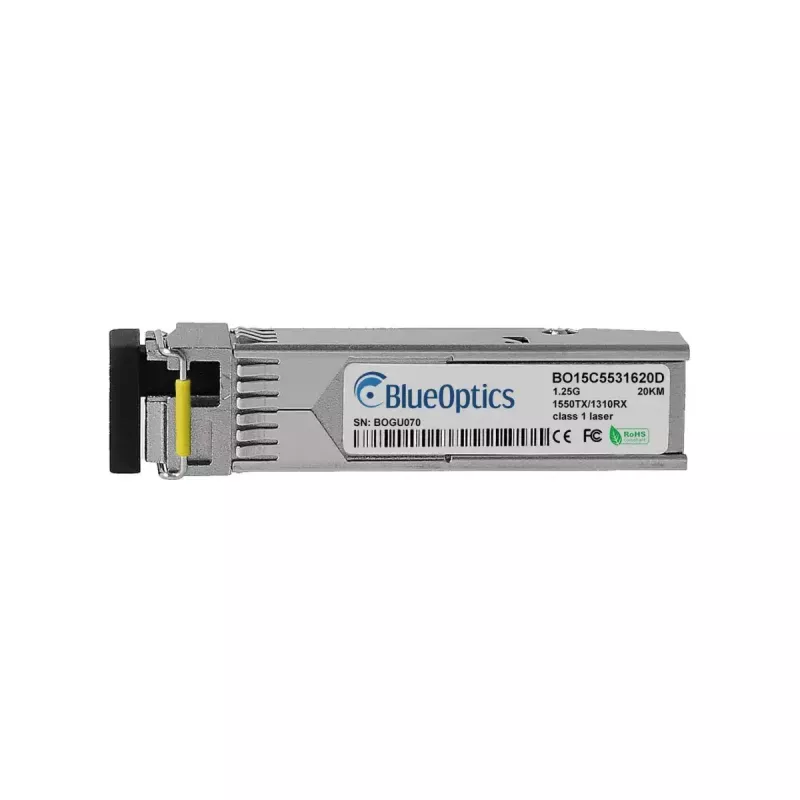

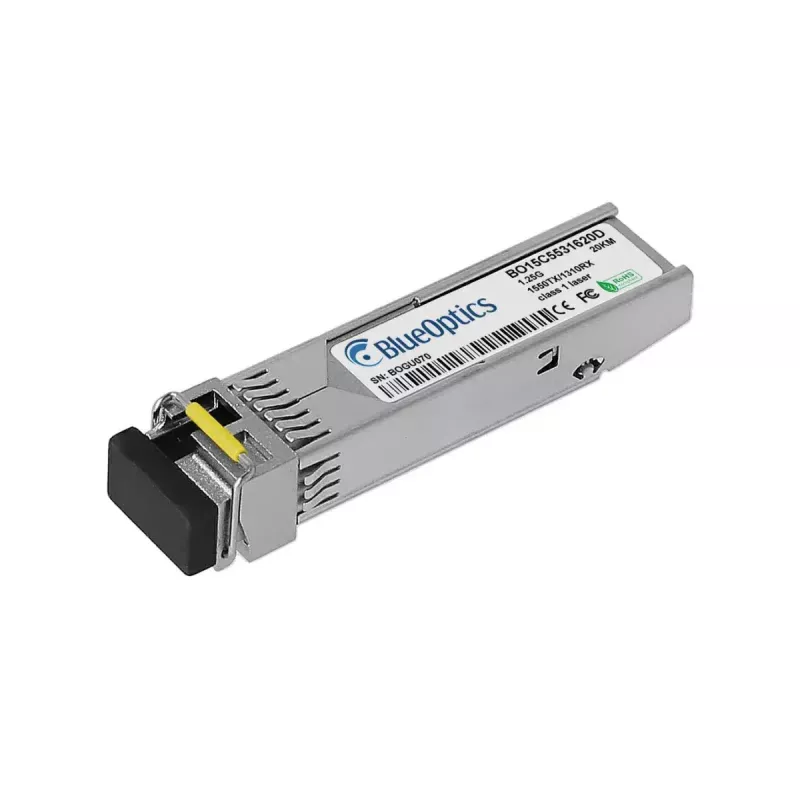

SFP transiiverimoodul BlueOptics MGB-TLB10-BO Fiiberoptiline LC Alumiinium 20g

BlueOptics MGB-TLB10-BO on SFP fiiberoptiline transiiverimoodul, mis on loodud 1000BASE-BX-D ühemoodiliste linkide jaoks. Moodul kasutab LC simplex-pistikut ja asub alumiiniumkorpuses, pakkudes kompaktset 20 g seadet, mida saab sisestada kommutaatorite, ruuterite ja muude võrguseadmete SFP-portidesse. See rakendab fikseeritud lainepikkusega paari, millel on saatja ja vastuvõtja, mis sobivad ühekiuliseks kahesuunaliseks tööks, toetab levinud Etherneti ja kiudkanali protokolle kuni 1,25 Gbps ning on ette nähtud linna- ja ülikoolilinnaku linkidele kuni 20 km kaugusele, kui kasutatakse sobivat ühemoodilist kiudu.

Eelised

Moodul järgib MSA SFP mehaanilisi ja elektrilisi standardeid laialdase ühilduvuse tagamiseks ning toetab digitaalset diagnostikaseiret (DDM/DOM) toitepinge, laseri eelpingevoolu, saatevõimsuse, vastuvõtuvõimsuse ja temperatuuri reaalajas aruandluseks. Alumiiniumkorpuse ja tõestatud optiliste komponentidega konstruktsioon tagab mehaanilise töökindluse ja termilise stabiilsuse, hoides mooduli kerge. Disainitud ja testitud koostalitlusvõimeks peamiste riistvaraplatvormidega, mis aktsepteerivad originaalset ühilduvat transiiverit, pakub see prognoositavat käitumist eri tootjate seadmetega keskkondades ja pikka tööiga.

Sobib

• Ühemoodilise kiu magistraallinkidele kuni 20 km
• Gigabit Ethernet (1000BASE-BX-D) ja sarnased kiired optilised protokollid
• Võrgukommutaatorid, ruuterid, salvestussüsteemid ja meediumimuundurid SFP-pesadega
• Keskkonnad, mis nõuavad DDM/DOM seiret kaugdiagnostikaks

Peamised tehnilised andmed

• Vormitegur: SFP (väikevormiteguriga ühendatav)
• Andmeedastuskiirus: kuni 1,25 Gbps
• Optiline režiim: ühemoodiline kiud, kahesuunaline (üks kiud, erinevad lainepikkused Tx/Rx)
• Pistik: LC simplex
• Nominaalne ulatus: kuni 20 km (sobiva ühemoodilise kiuga)
• Korpuse materjal ja värv: alumiinium
• Kaal: ligikaudu 20 g
• Digitaalne diagnostika: DDM/DOM (vastavuses SFF-8472) reaalajas jälgimiseks

Kasutamine

Sisestage SFP transiiver võrguseadme ühilduvasse SFP-pessa, kui seade on tootja juhiste kohaselt sisse lülitatud. Ühendage ühemoodiline LC patch-kaabel LC simplex-porti. BX kahesuunalise töö puhul veenduge, et saatja ja vastuvõtja lainepikkused vastavad kaugtransiiverile (nt 1310 nm saate / 1550 nm vastuvõtt või nagu seadmetes määratud). Kontrollige hostseadme lingi olekut ja kontrollige digitaalse diagnostika väärtusi, kui riistvara seda toetab, et kinnitada korrektset toimimist ja optilisi võimsustasemeid. Järgige käsitsemise ja paigaldamise ajal standardseid ESD ettevaatusabinõusid.

Soovitused

Kasutage kvaliteetset ühemoodilist kiudu ja nõutud lainepikkuste plaanile vastavaid LC patch-kaableid ning hoidke pistiku otsapinnad puhtad. Kinnitage, et hostriistvara toetab DDM/DOM-i, kui on vaja kaugdiagnostikat. Parima töökindluse tagamiseks kasutage transiiverit seadme tootja määratud temperatuuri- ja võimsusvahemikes ning teostage perioodiliselt optilise võimsuse ja temperatuuri jälgimist DDM-i kaudu, kui see on saadaval.
