SFP transiiverimoodul BlueOptics ISFP-GIG-BX-D-BO 1250 Mbit/s

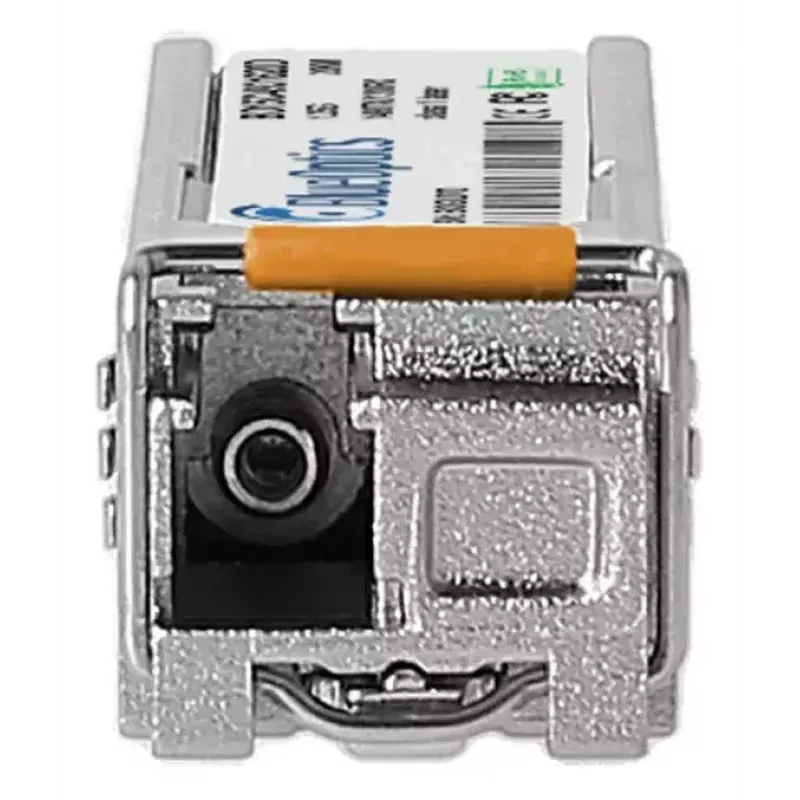

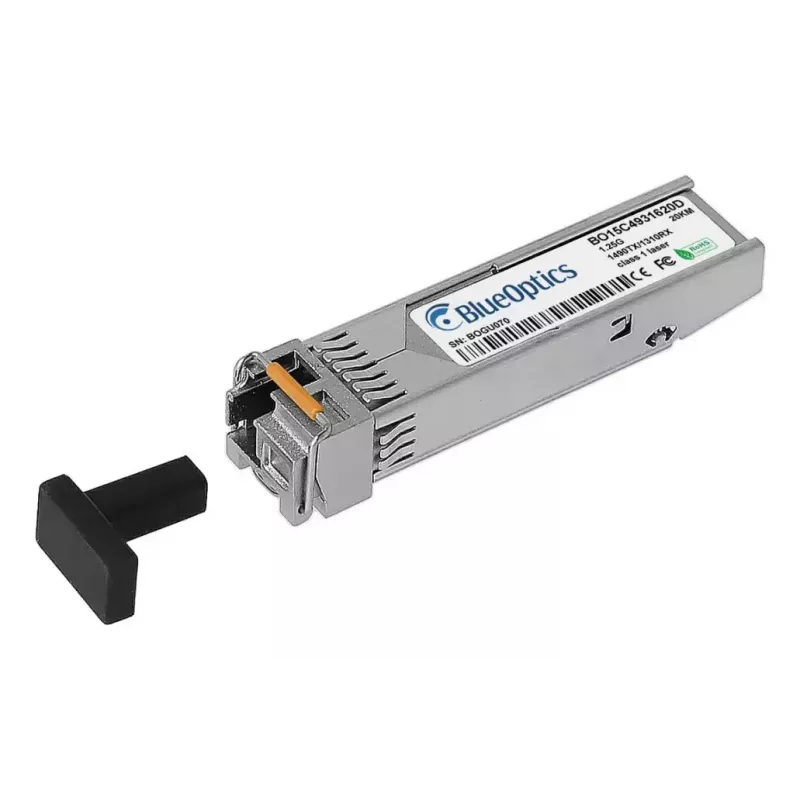

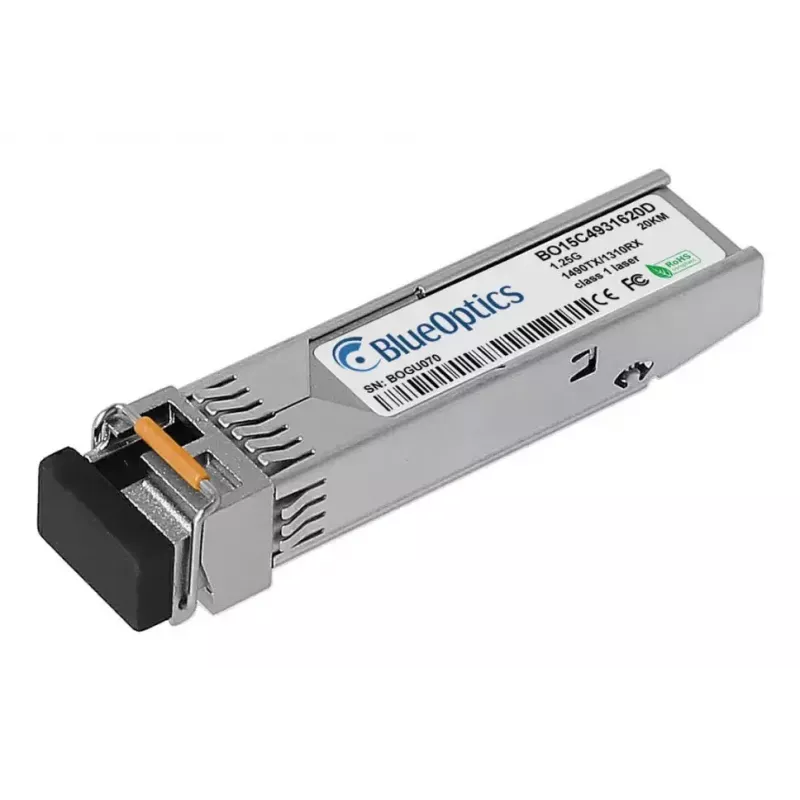

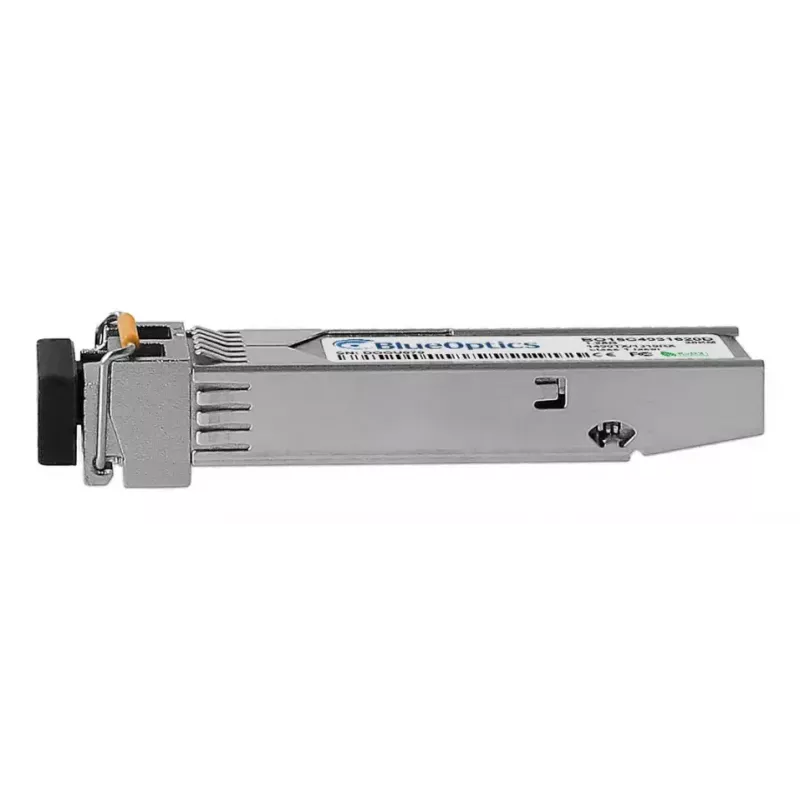

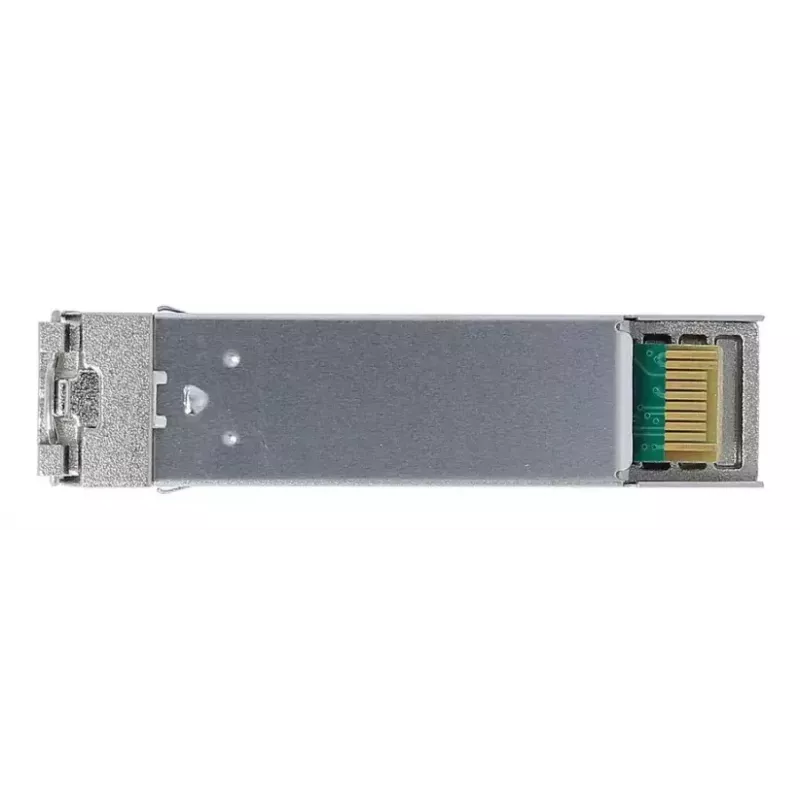

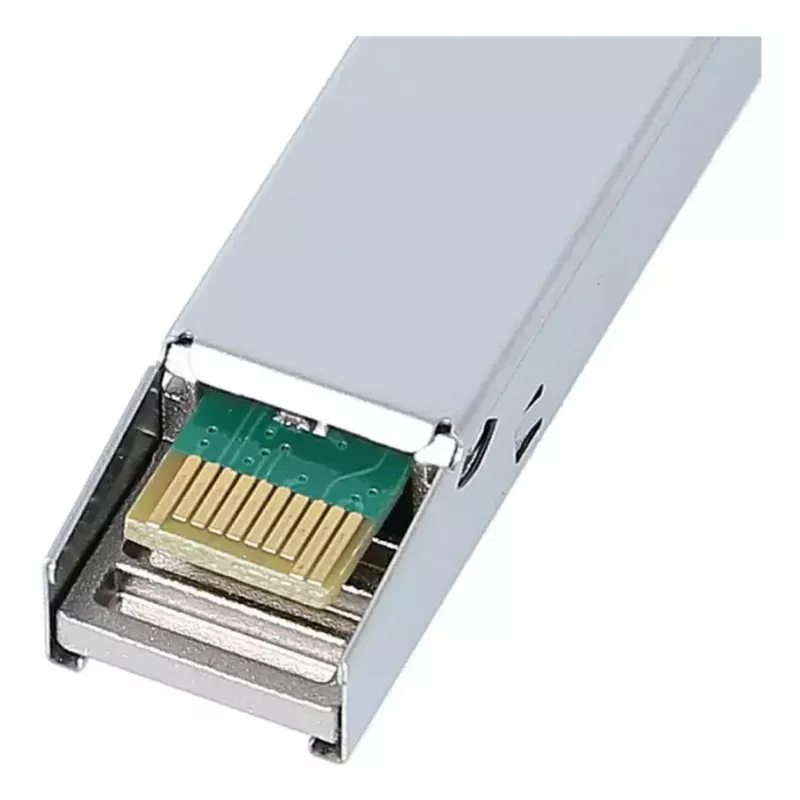

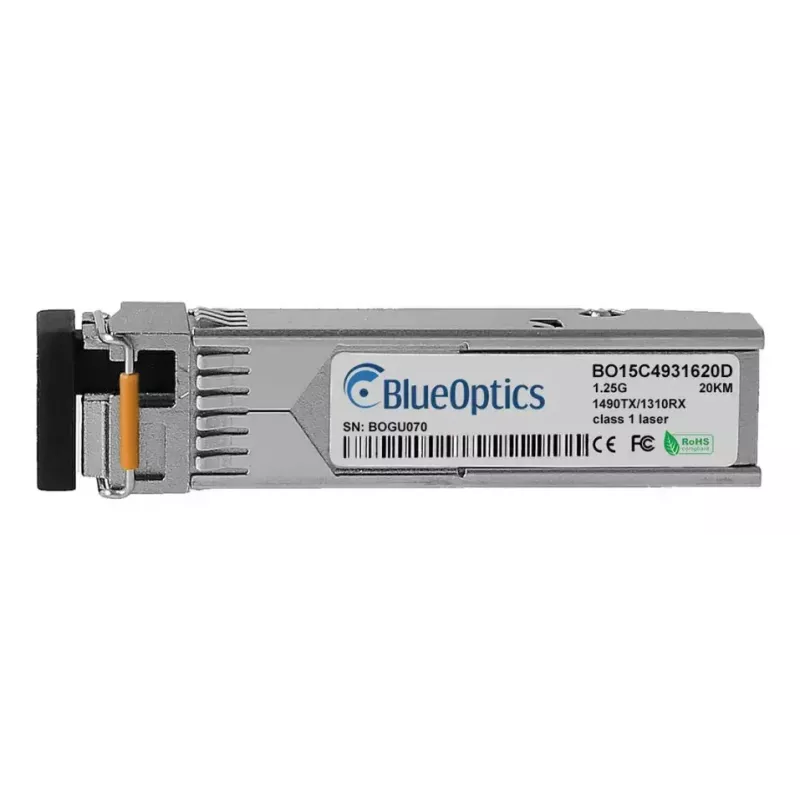

BlueOptics ISFP-GIG-BX-D-BO on ühemoodilise kiu SFP transiiverimoodul, mis on mõeldud 1000BASE-BX-D linkide jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s ja tööraadiusega kuni 20 km. Moodul on metallist (hõbedane) korpusega, kasutab LC simplex-pistikut ning on kompaktse ja kerge disainiga, kaaludes 20 g. See toetab eraldi saatmis- ja vastuvõtulainepikkusi (1310 nm TX / 1490 nm RX) ühe kiu kahesuunaliseks tööks ja järgib MSA-le vastavaid mehaanilisi ja optilisi spetsifikatsioone, tagades laia ühilduvuse toetatud võrguseadmetega.

Eelised

Moodul pakub 1,25 Gbit/s optilist ribalaiust ühemoodilise kiu kaudu simplex LC-liidesega, võimaldades duplekssideliiklust ühel kiul. Selle metallkorpus tagab mehaanilise vastupidavuse, hoides kaalu madalana, ja disain järgib tööstusharu MSA standardeid, et tagada koostalitlusvõime ühilduvate kommutaatorite, ruuterite ja salvestussüsteemidega. Transiiver toetab digitaalset diagnostikaseiret (DDM/DOM), kui hostplatvorm seda liidest eksponeerib, võimaldades reaalajas jälgida toitepinget, laseri eelvoolu, saatmisvõimsust, vastuvõtuvõimsust ja temperatuuri.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage BlueOptics ISFP-GIG-BX-D-BO ühilduva seadme SFP-pessa vastavalt seadme tootja sisestamis- ja eemaldamisprotseduuridele. Ühendage ühemoodiline LC-paigakaabel moodulisse ja vastavasse kaugtransiiverisse või patch-paneeli; veenduge, et TX/RX suund vastab kaugotsale. Kontrollige hostseadmes lingi olekut ja kui see on saadaval, lubage või lugege haldusliidese kaudu DDM/DOM parameetreid, et jälgida optilisi ja elektrilisi parameetreid. Järgige paigaldamise ajal ESD käsitsemisjuhiseid ja vältige kiu liigset painutamist, et säilitada signaalikvaliteet.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC-paigajuhtmeid ja võimaluse korral patch-paneele, et saavutada optimaalne ulatus ja signaalivõime. Veenduge, et hostriistvara püsivara või draiver toetaks kolmanda osapoole SFP-mooduleid ja DDM/DOM juurdepääsu, kui seire on vajalik. Pikaajalise töökindluse tagamiseks kasutage moodulit seadme temperatuurivahemikus ja tehke perioodilisi DDM-mõõdikute kontrolle, et tuvastada varakult halvenemise märke.
