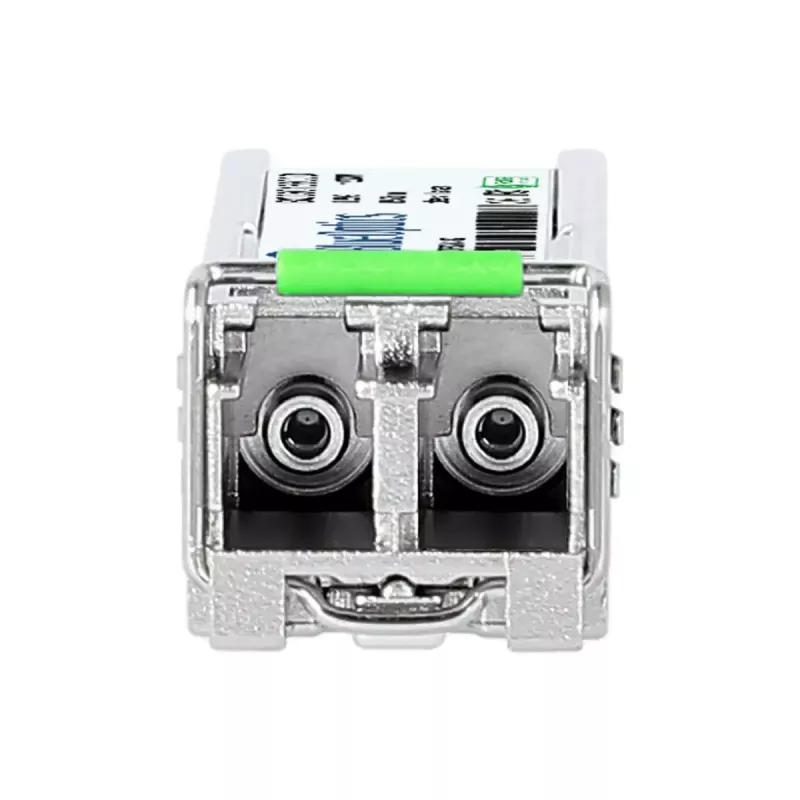

SFP transiiverimoodul BlueOptics 943 049-001-BO, kiudoptiline, 120000 m

BlueOptics 943 049-001-BO SFP transiiverimoodul on ühemoodilise kiudoptilise 1000BASE-ZX liidesega, mis on mõeldud pikamaa-Etherneti ja kiirete optiliste ühenduste jaoks kuni 120000 m kaugusele. Alumiiniumkorpuses, kaal umbes 20 g, pakub see SFP-moodul kompaktset, kuumvahetatavat lahendust LC-duplekspistikuga 1550 nm lainepikkusel saatmiseks ja vastuvõtuks. Moodul järgib MSA vormiteguri standardeid ning toetab levinud võrguprotokolle, sealhulgas Ethernet ja Fibre Channel over Ethernet, andmekiirusega kuni 1,25 Gbit/s, mistõttu sobib see magistraal- ja pikamaa-kiudühendusteks.

Eelised

Transiiver tagab pikamaa jõudluse ühemoodilisel kiul, säilitades väikese vastupidava alumiiniumkorpuse ja väikese kaalu. MSA-ühilduvuse jaoks projekteerituna sisaldab see digitaalse diagnostika monitooringu (DDM/DOM) võimalusi reaalajas toitepinge, lasereelhoovuse, saatja väljundvõimsuse, vastuvõtja sisendvõimsuse ja temperatuuri jälgimiseks, kui hostriistvara seda toetab. Komponendid on valitud vastavalt tööstuslikele kvaliteedistandarditele, et tagada pikendatud tööiga ja kõrge keskmine riketevaheline aeg.

Sobib

• Pikamaa Etherneti ühendused (120 km ühemoodiline)
• Magistraal- ja ülikoolilinnakutevahelised ühendused kommutaatorite ja ruuterite vahel
• Fibre Channel over Ethernet ja SDH/SONET rakendused
• Andmekeskuse üleslingid, salvestussüsteemide ühendused ja WAN-ühendused

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (Small Form-factor Pluggable)
• Andmeedastuskiirus: kuni 1,25 Gbit/s (1000BASE-ZX)
• Lainepikkus: 1550 nm saatmine ja vastuvõtt
• Kiu tüüp: ühemoodiline
• Pistik: LC duplex
• Maksimaalne ulatus: kuni 120000 m (120 km)
• Korpuse materjal: alumiinium
• Kaal: 0,02 kg
• Toetab digitaalse diagnostika monitooringut (MSA SFF-8472), kui host toetab DDM/DOM

Kasutamine

Paigaldage BlueOptics SFP-moodul ühilduvasse SFP-pessa toetatud kommutaatoris, ruuteris või muus võrguseadmes, järgides seadme tootja juhiseid, kui seade on sisse lülitatud. Ühendage sobiv ühemoodiline LC-dupleks patch-kaabel transiiverite vahel või patch-paneeliga, tagades õige saatja/vastuvõtja suuna. Kontrollige lingi olekut ja võimaluse korral lugege hosti haldusliidese kaudu digitaalse diagnostika andmeid, et kontrollida optiliste võimsustasemete, temperatuuri ja toiteparameetreid. Täieliku funktsionaalsuse tagamiseks kasutage ühilduvat riistvara, mis toetab 1000BASE-ZX.

Soovitused

Optimaalse pikamaa jõudluse saavutamiseks kasutage kvaliteetset ühemoodilist kiudu ja LC-dupleks patch-juhtmeid, hoidke pistikud puhtad ning veenduge, et mõlemad otsad toetavad 1000BASE-ZX ja vajadusel DDM/DOM diagnostikat. Ühilduvuse tagamiseks järgige hostseadme tootja juhiseid toetatud transiiverite kohta.
