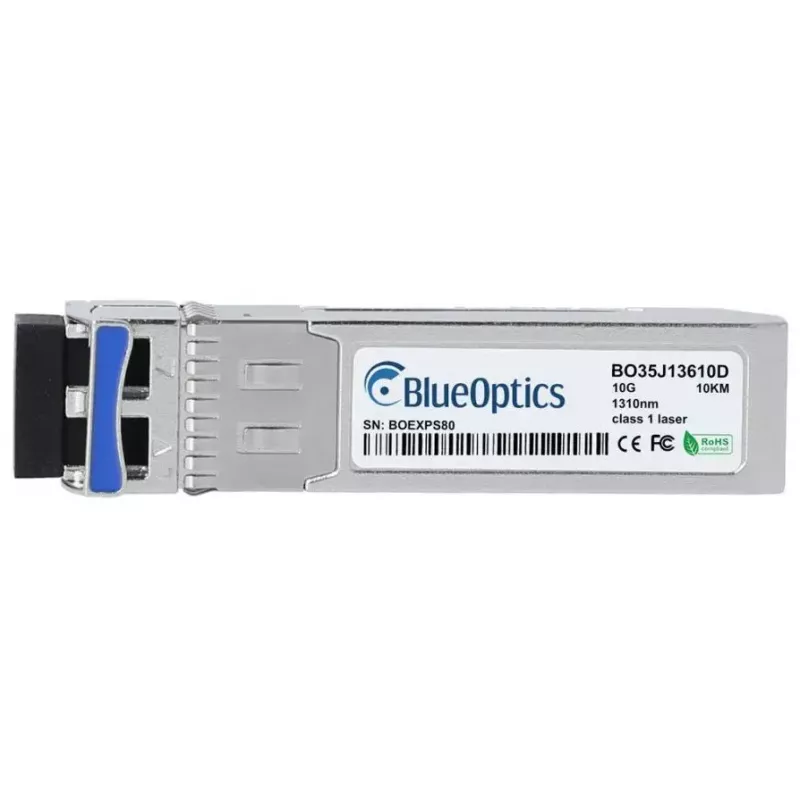

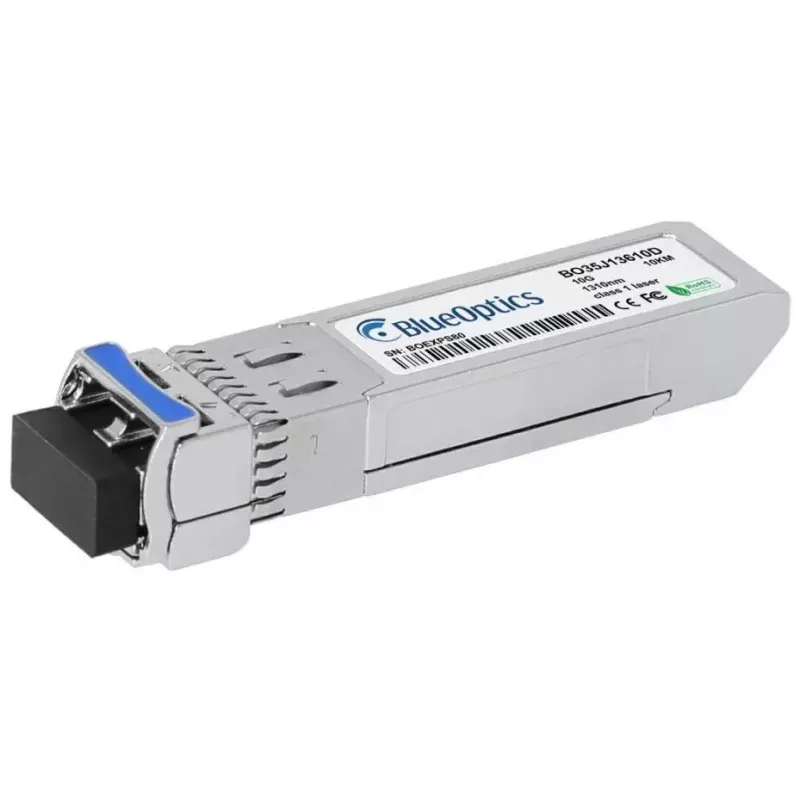

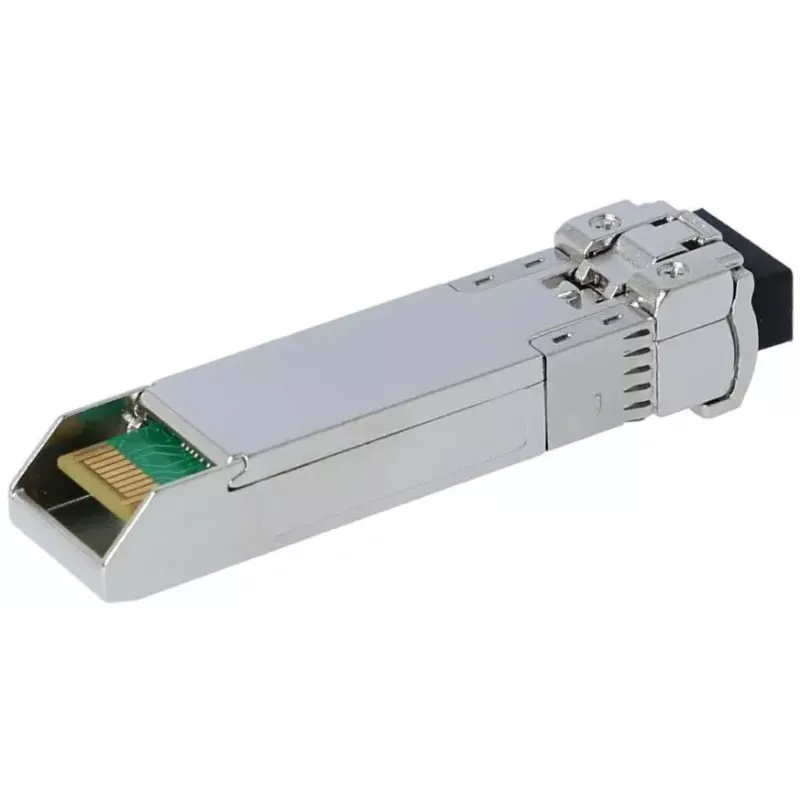

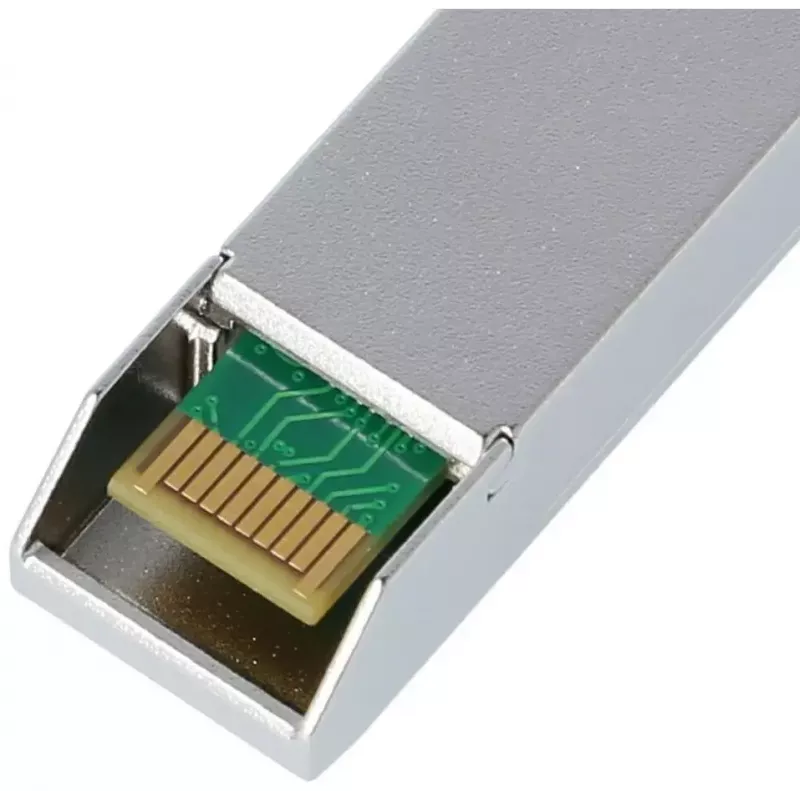

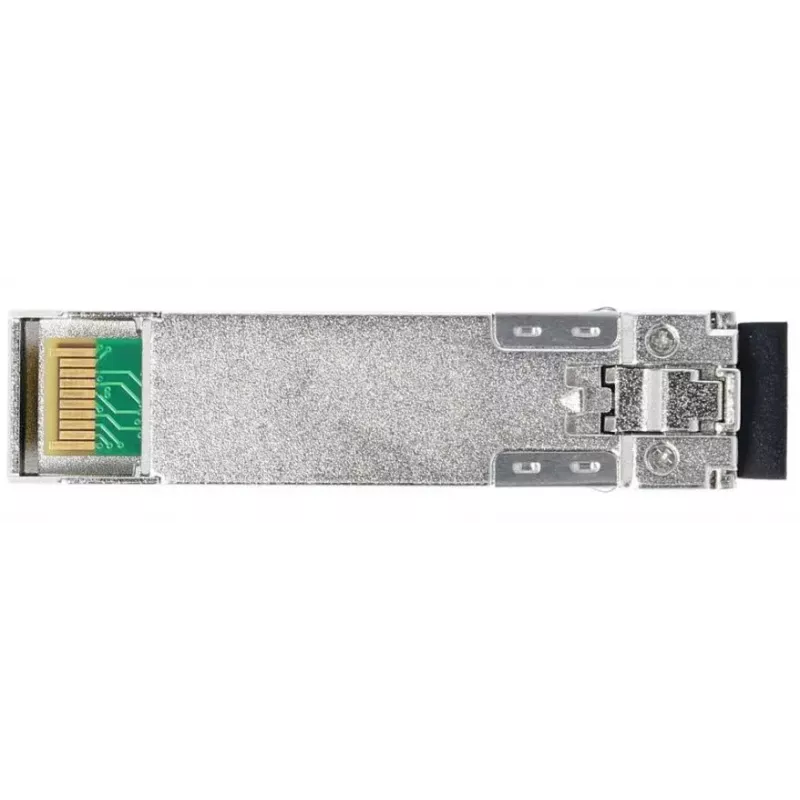

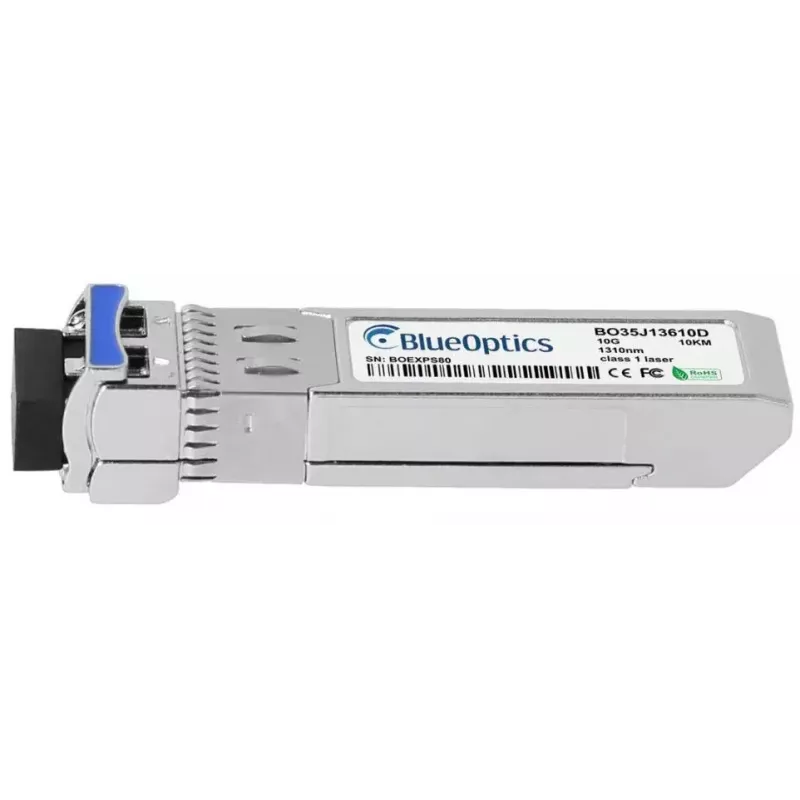

SFP+ transiiverimoodul BlueOptics 740-021309-BO 10km Alumiinium

BlueOptics 740-021309-BO SFP+ transiiverimoodul on 10G optiline liides, mis on mõeldud pikamaa ühemoodiliste kiudoptiliste ühenduste jaoks kuni 10 km. Kerge alumiiniumkorpuses, kaaluga umbes 20 g, on sellel SFP+ moodulil LC-dupleks optiline pistik ning see vastab MSA-ühilduva SFP+ vormiteguri nõuetele. See pakub 10GBASE-LR klassi optilist ühendust 1310 nm saatja ja vastuvõtja lainepikkustega ning toetab tavalist kiiret Ethernetit ja teisi optilisi transpordiprotokolle, kui seda kasutatakse ühilduvate võrguseadmetega.

Eelised

Alumiiniumkorpus pakub kompaktset, vastupidavat ja kerget korpust, mis võimaldab lihtsat paigaldust ja soojuse hajumist raamile või šassiile paigaldatavates süsteemides. Moodul järgib kehtestatud SFP+ mehaanilisi ja optilisi standardeid, võimaldades koostalitlust paljude võrgulülitite, ruuterite ja salvestusseadmetega, mis aktsepteerivad MSA-ühilduvat 10G SFP+ optikat. Selle ühemoodiline LR-disain on mõeldud stabiilseks andmeedastuseks pikematel vahemaadel, vähendades elektromagnetilist häiret võrreldes vaskühendustega.

Sobib (ülesanded / kasutusjuhud)

• 10 Gbps üleslingid lülitite ja ruuterite vahel üle ühemoodilise kiu
• Serverite, salvestusseadmete ja SAN-ide ühendamine andmekeskustes
• Pikema vahemaa ülikoolilinnaku või linnalähilühendused kuni 10 km
• MSA-ühilduvate SFP+ portide vahetamine või laiendamine võrguseadmetes

Peamised tehnilised andmed

• Liides: SFP+ (MSA vormitegur)
• Optiline klass: 10GBASE-LR ühemoodilise kiu jaoks
• Lainepikkus: 1310 nm saatja ja vastuvõtja
• Maksimaalne leviulatus: kuni 10 km üle ühemoodilise kiu

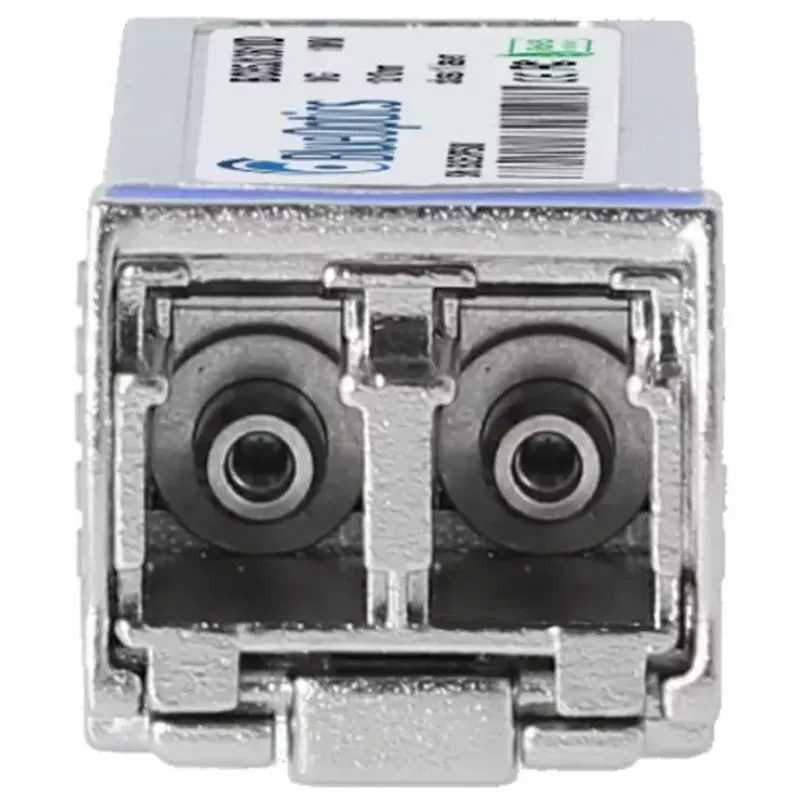

• Pistiku tüüp: LC-dupleks
• Korpuse materjal ja värv: alumiinium
• Kaal: u 0,02 kg

Kasutamine

Veenduge, et hostseade toetab SFP+ MSA-ühilduvat optikat ja vajadusel, et kõik müüjapoolsed pordilukustuse või püsivara piirangud on lahendatud. Sisestage transiiver tühja SFP+ pessa, kuni see klõpsatab kohale, seejärel ühendage LC-dupleks ühemoodiline kiudoptiline patch-kaabel, jälgides õiget saatja/vastuvõtja suunda. Pärast füüsilist paigaldust kontrollige hostseadme liideses lingi olekut ja kiirust ning kui võimalik, kinnitage optiline võimsus ja lingi parameetrid seadmediagnostika abil. Mooduli eemaldamisel vabastage riiv ja tõmmake otse välja, et mitte kahjustada pistikut.

Soovitused

Kasutage ühemoodilisi LC-dupleks patch-nööre ja järgige tootja juhendit painderaadiuse ja pistiku puhtuse osas. Kui hostseade toetab digitaalset diagnostika seiret (DDM/DOM), lubage ja jälgige saadaolevaid parameetreid (pinge, lasereelping, saatja/vastuvõtja võimsus, temperatuur) ennetavaks hoolduseks. Hoidke kasutamata transiivereid antistaatilises pakendis ja vältige optiliste otsapindade puudutamist, et säilitada signaali kvaliteet.
