SFP+ transiiverimoodul BlueOptics 500406-001-BO 10000 Mbit/s

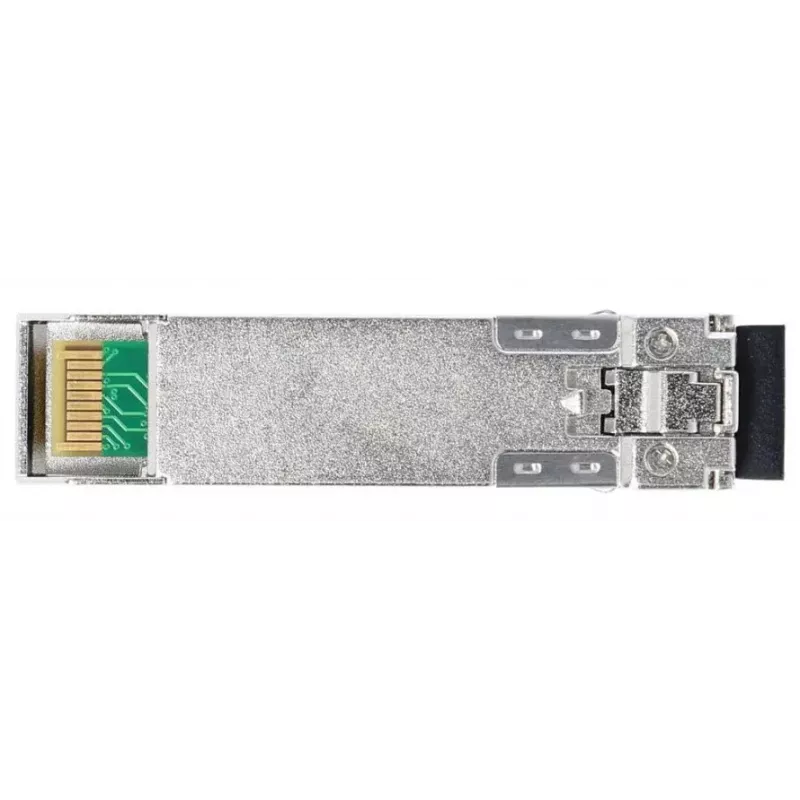

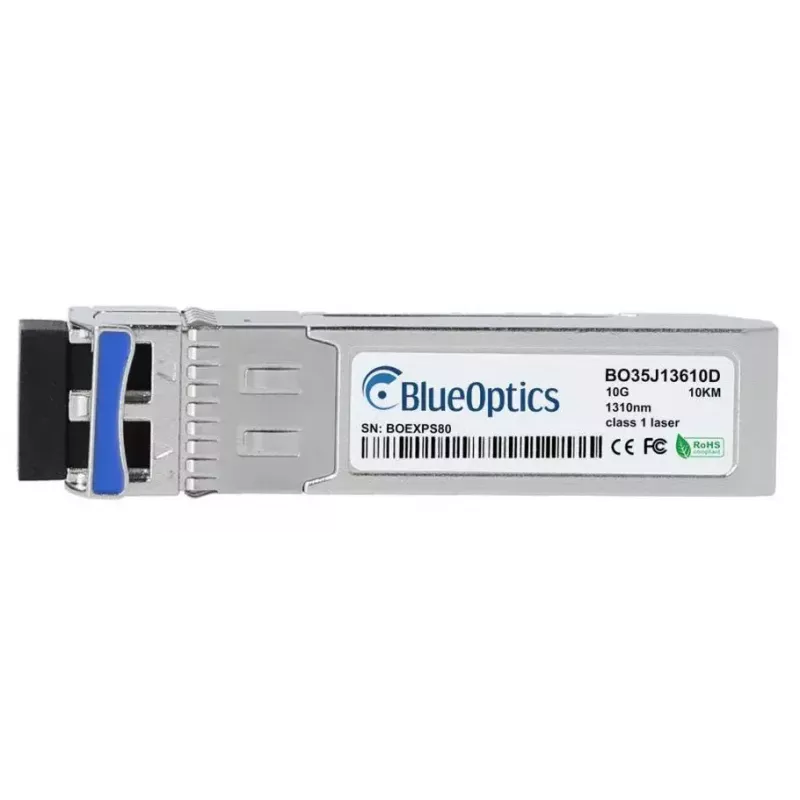

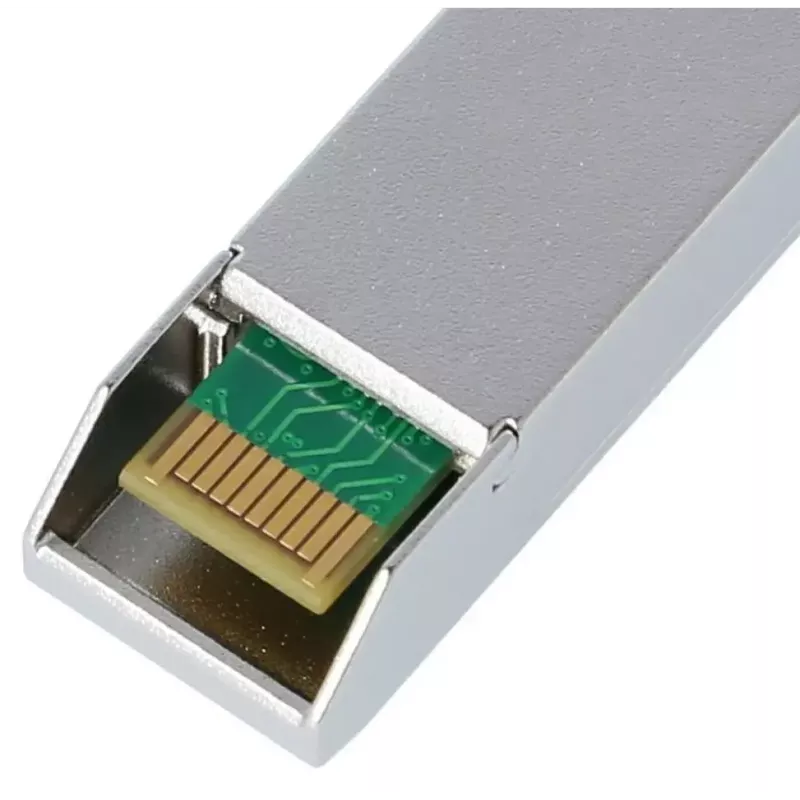

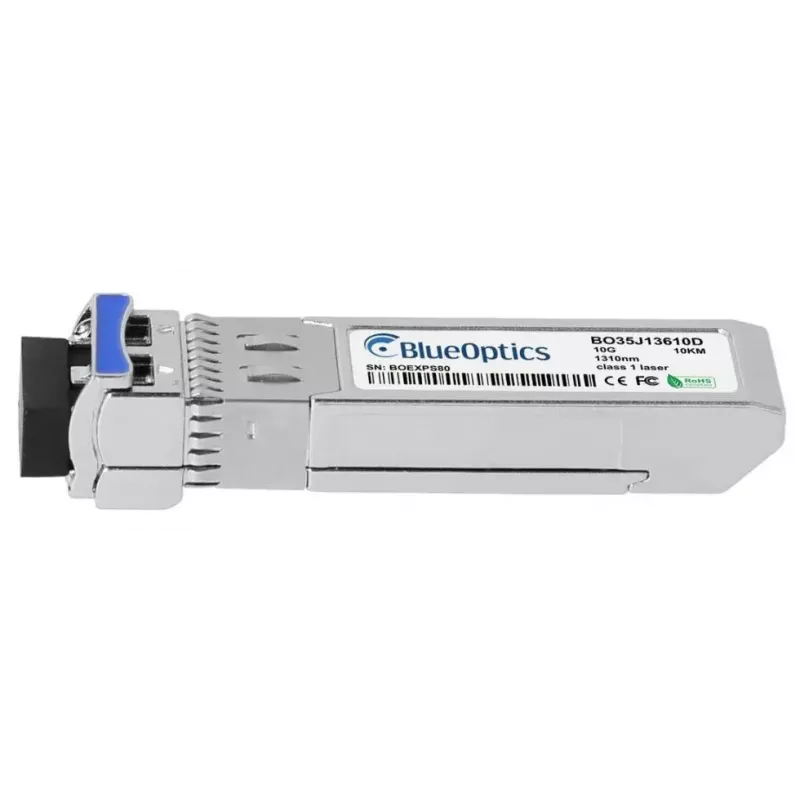

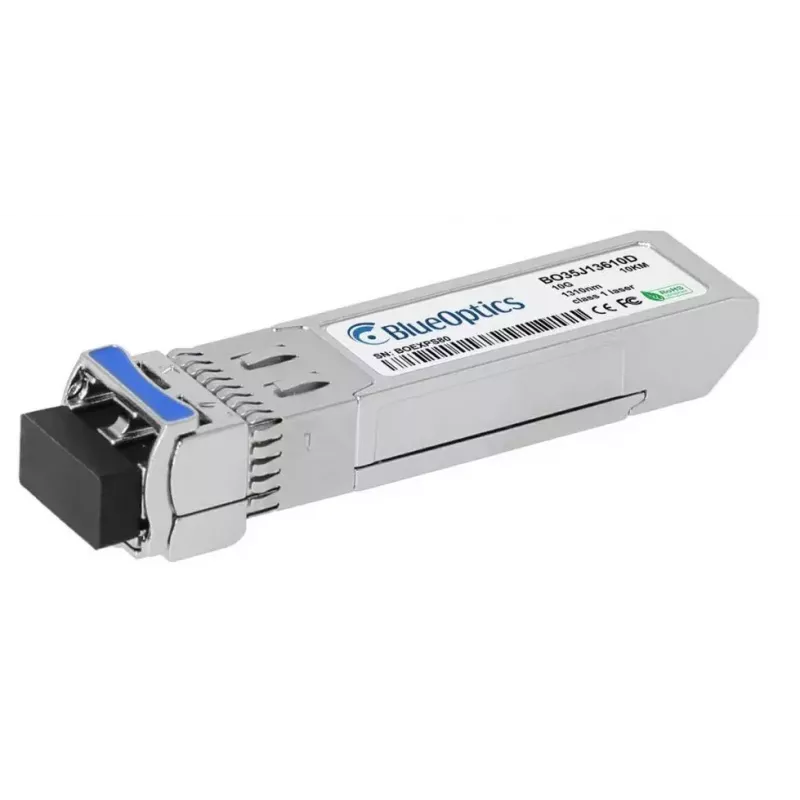

BlueOptics 500406-001-BO SFP+ transiiverimoodul on kompaktne optiline moodul kiirete fiiberühenduste jaoks. Mõeldud 10G võrkudele, toetab see maksimaalset andmeedastuskiirust 10000 Mbit/s ja töötab 3,3 V toitepingega. Moodul järgib SFP+ vormiteguri mõõtmeid ning on hõbedase korpusega, ühildudes füüsiliselt ja elektriliselt seadmetega, mis aktsepteerivad SFP+ liideseid. See kasutab LC dupleks optilist pistikut ning on mõeldud ühemoodiliste fiiberlinkide jaoks, kus nõutakse 10GBASE-LR klassi jõudlust.

Eelised

Moodul pakub standardiseeritud SFP+ liidest, mis võimaldab lihtsat kuumalt vahetatavat paigaldust ühilduvatesse kommutaatoritesse, ruuteritesse ja salvestussüsteemidesse. Selle väike jalajälg ja tööstusstandardile vastav mehaaniline disain võimaldavad kasutamist tiheda porditihedusega keskkondades. Transiiver toetab suuri andmeedastuskiirusi kuni 10 Gbit/s, säilitades samal ajal väikese kaalu ja kompaktsed mõõtmed, muutes selle sobivaks ruumi- ja energiakitsendustega võrguseadmetele.

Sobib

• 10 Gigabit Ethernet üleslingid kommutaatorite ja ruuterite vahel
• Pika ulatusega ühemoodilised fiiberlingid (10GBASE-LR kasutusjuhud)
• Andmekeskuse serverite ja salvestite ühendused
• Võrguseadmete asendamine või uuendamine, mis nõuab SFP+ vormiteguri mooduleid

Põhiandmed

• Liidese tüüp: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Toitepinge: 3,3 V tööpinge

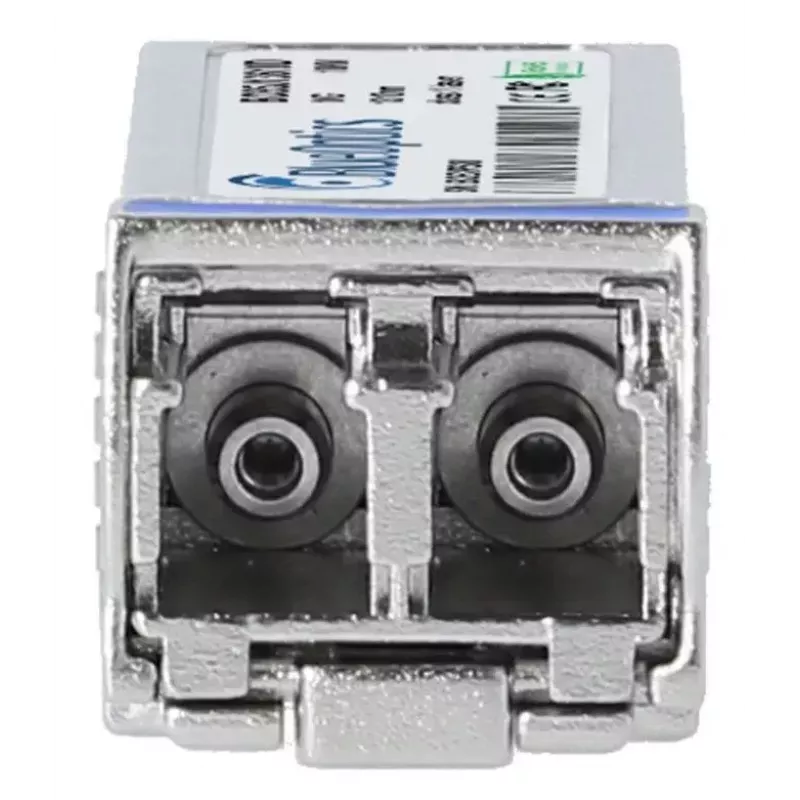

• Pistiku tüüp: LC dupleks (optiline)
• Optiline keskkond: ühemoodiline fiiber (1310 nm saatja/vastuvõtja tüüpiline 10GBASE-LR jaoks)
• Mõõtmed: umbes 13,8 mm (L) × 58,4 mm (S) × 12,6 mm (K)
• Kaal: 0,02 kg
• Toote värv: hõbedane

Kasutamine

Paigaldage BlueOptics SFP+ transiiver ühilduvasse SFP+ pessa kommutaatoris, ruuteris või muus võrguseadmes ajal, kui host on toite all vastavalt seadme tootja kuumalt vahetamise juhistele. Ühendage LC dupleks ühemoodiline fiiberpatch-kaabel mooduli optilisse porti, järgides õiget Tx/Rx orientatsiooni. Veenduge, et hostiseade tuvastab transiiveri ja konfigureerige port vajadusel 10 Gigabit Ethernet tööks. Optilise lingi testimiseks kontrollige signaali tasemeid ja lingi olekut, kasutades parda diagnostikat või välistestiseadmeid.

Soovitused

Kasutage ühemoodilisi LC dupleks patch-juhtmeid ja järgige pistiku puhastusprotseduure, et tagada optimaalne optiline jõudlus. Kontrollige enne kasutuselevõttu ühilduvust ja tarkvaratuge kolmandate osapoolte SFP+ moodulite jaoks oma riistvaraplatvormil. Kui digitaalne diagnostiline monitooring (DDM/DOM) on vajalik, veenduge, et host toetab seda funktsiooni, et pääseda ligi reaalaja parameetritele, nagu toitepinge ja optiline võimsus.
