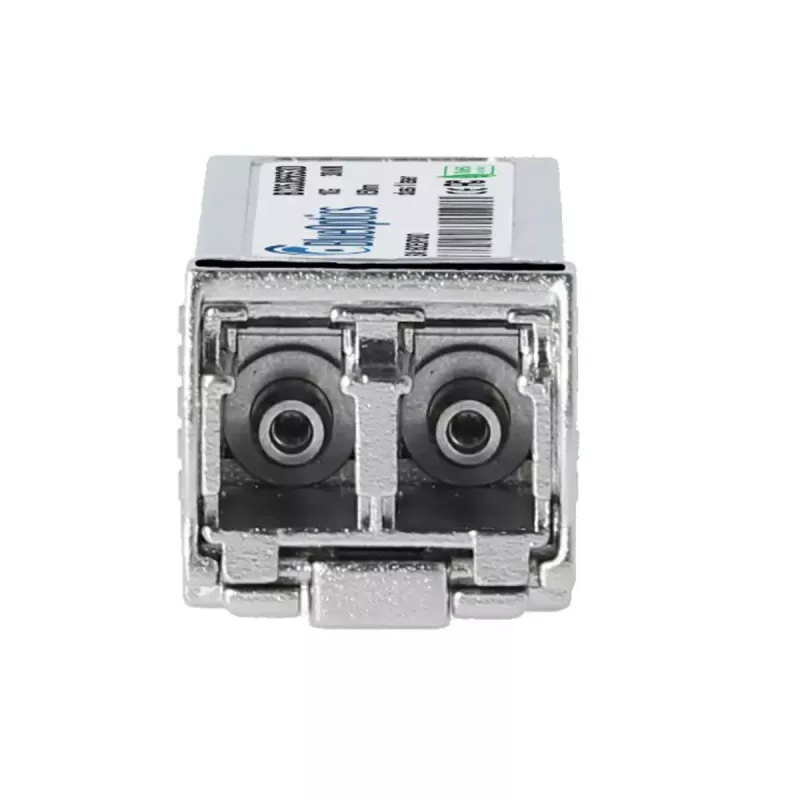

SFP+ transiiverimoodul BlueOptics 02318169-BO 10000 Mbit/s Fiiberoptiline

BlueOptics 02318169-BO SFP+ transiiverimoodul on fiiberoptiline ühendatav transiiver, mis on mõeldud 10 Gbit/s andmeedastuseks üle mitmemoodilise kiu. See järgib SFP+ liidese standardit ja sellel on LC duplekspistik. Moodul on niklivärvi, kaalub umbes 20 g ning on sertifitseeritud vastavalt RoHS, CE, FCC ja ISO9001 standarditele. See on mõeldud kiiretele võrguseadmetele, mis aktsepteerivad SFP+ vormiteguri transiivereid ja toetavad optilisi linke kuni mooduli määratud ulatuseni 10GBASE-SR tööks.

Eelised

See SFP+ transiiver toetab maksimaalset andmeedastuskiirust 10000 Mbit/s ja kasutab mitmemoodilist optilist edastust 850 nm lainepikkusega komponentidega samaaegseks saatmiseks ja vastuvõtuks. Moodul on toodetud MSA-ga ühilduvate mehaaniliste ja elektriliste spetsifikatsioonide järgi laia koostalitlusvõime tagamiseks ning selle ühilduvust on testitud asjakohaste riistvaraplatvormidega. Selle kerge, kompaktne vormitegur ja standardne LC duplekspistik võimaldavad hõlpsat paigaldamist ja asendamist lülitites, ruuterites ja salvestussüsteemides, mis aktsepteerivad SFP+ mooduleid.

Sobib

• 10 Gbit/s Etherneti linkidele üle mitmemoodilise kiu
• Kiiretele üleslinkidele lülitite ja ruuterite vahel
• Andmekeskuste ühendustele ja salvestusvõrgu linkidele
• Riistvaraplatvormidele, mis toetavad SFP+ ühendatavaid transiivereid

Peamised spetsifikatsioonid

• Liidese tüüp: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Pistik: LC dupleks
• Edastusmeedium: mitmemoodiline kiud (10GBASE-SR töö)
• Lainepikkus (tüüpiline): 850 nm saatjale ja vastuvõtjale
• Toote värv: nikkel
• Kaal: u 0,02 kg
• Sertifikaadid: RoHS, CE, FCC, ISO9001

Kasutusjuhend

Lülitage hostseade välja või viige see kuumvahetuse ohutusse olekusse, kui seadme tootja seda nõuab, seejärel sisestage SFP+ transiiver vabasse SFP+ porti, kuni see klõpsatab. Ühendage õige polaarsusega LC dupleks mitmemoodilised kiudpaigad mooduli dupleks-LC-pistikusse. Veenduge, et hostseade on konfigureeritud 10 Gbit/s lingi jaoks ja mitmemoodilise optika jaoks (10GBASE-SR), kus see on asjakohane. Jälgige lingi olekut hostseadme haldusliidese kaudu ning kui see on toetatud, kasutage transiiveri digitaalse diagnostika monitooringu (DDM/DOM) funktsioone tööparameetrite (nt optiline võimsus ja temperatuur) jälgimiseks, eeldusel et host neid funktsioone toetab.

Soovitused

Kasutage mitmemoodilist OM3/OM4 kiudu ja kvaliteetseid LC dupleks paigakaableid optimaalse ulatuse ja signaalikvaliteedi tagamiseks. Kontrollige seadme ühilduvust SFP+ transiiveritega ning veenduge, et host toetab DDM/DOM funktsioone, kui kaugdiagnostika on vajalik. Järgige standardseid ESD käsitsemis- ja paigaldusprotseduure, et vältida mooduli kahjustamist.
