SFP+ transiiverimoodul BlueOptics 02310QDT-BO 10000 Mbit/s fiiberoptiline

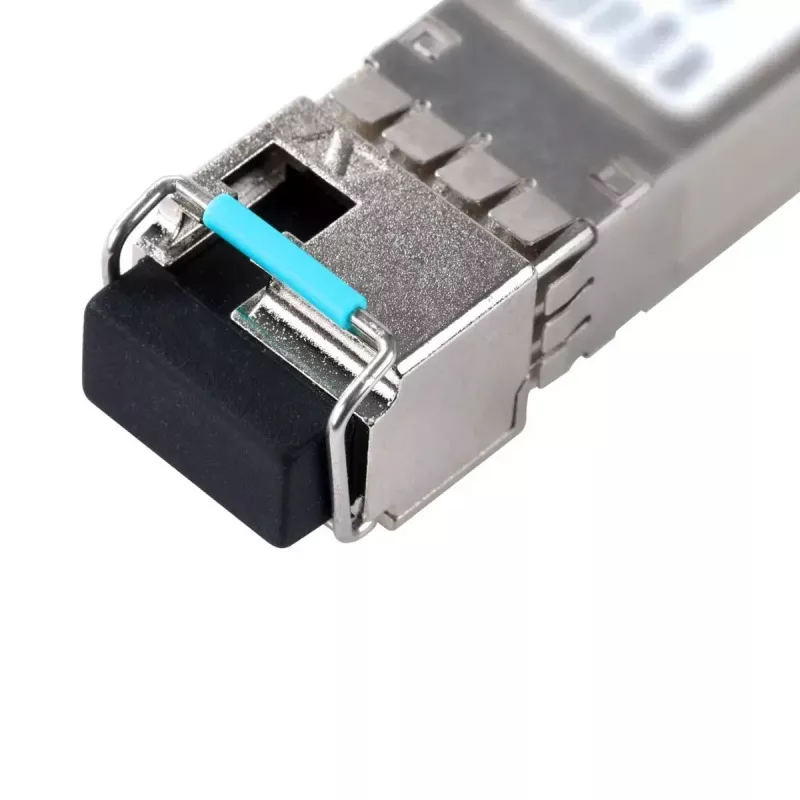

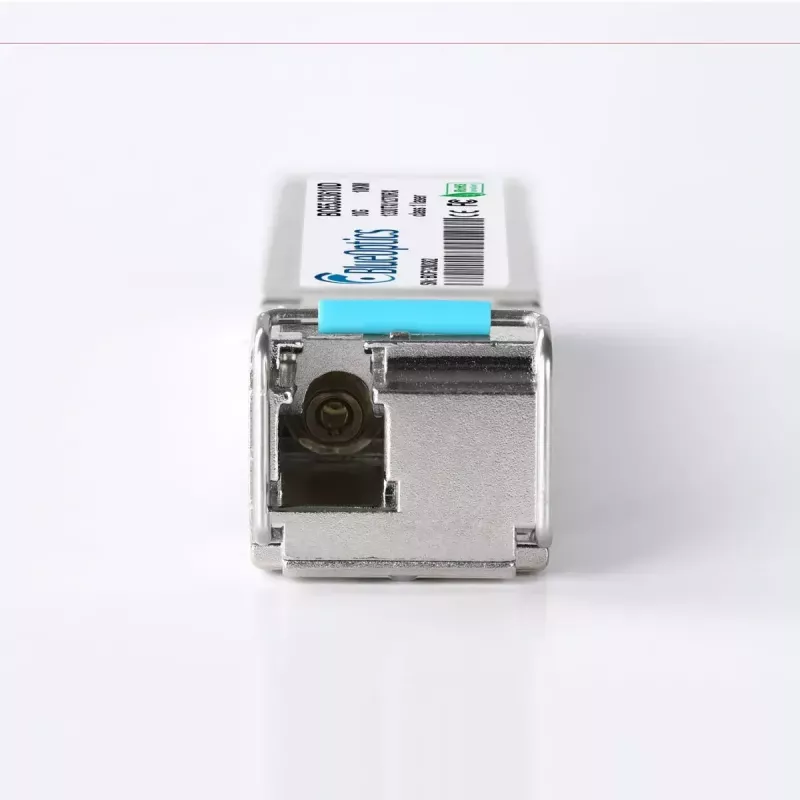

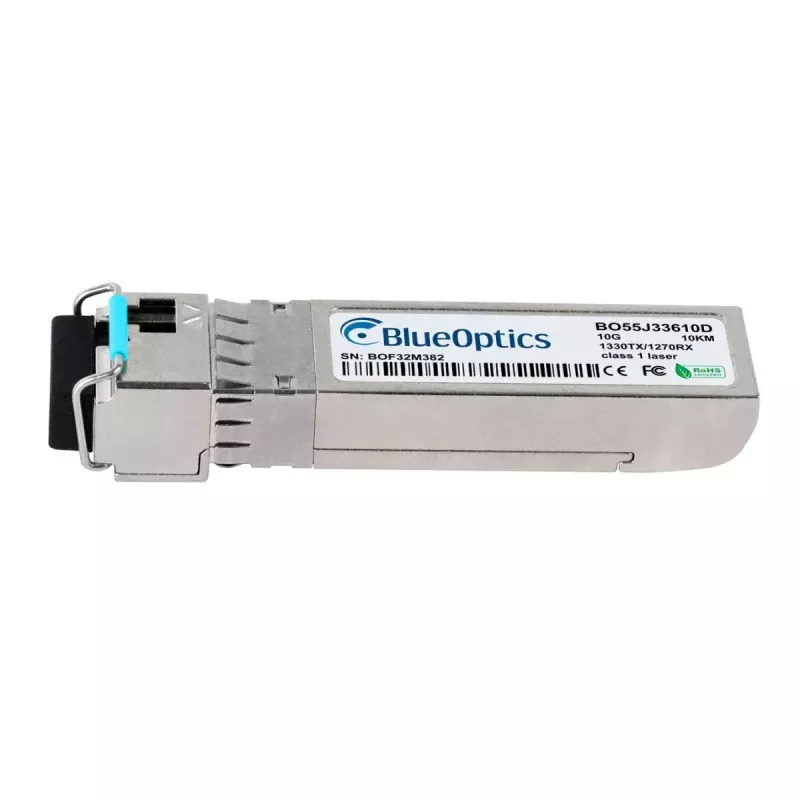

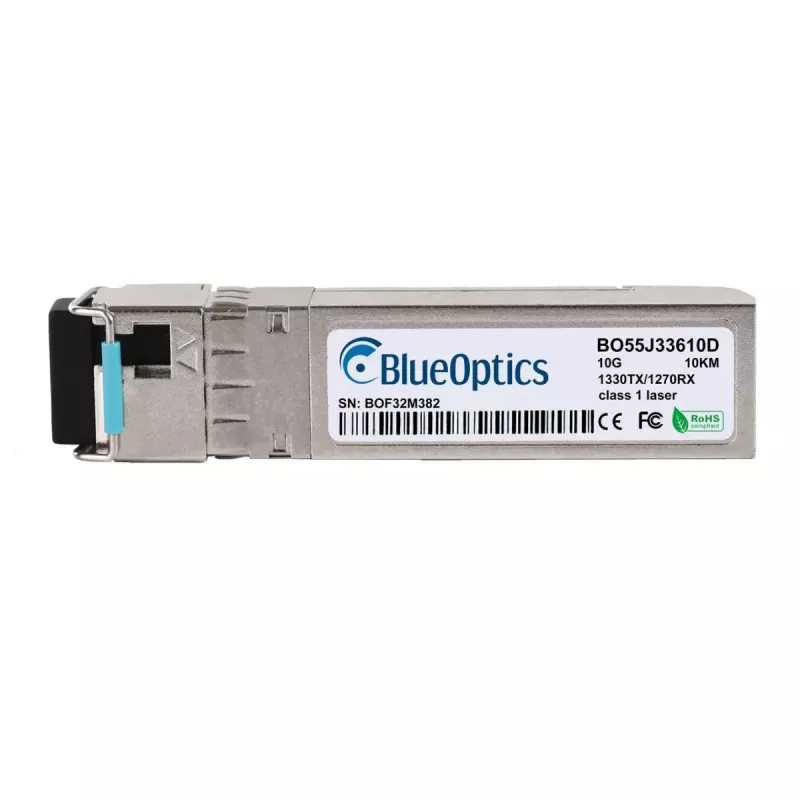

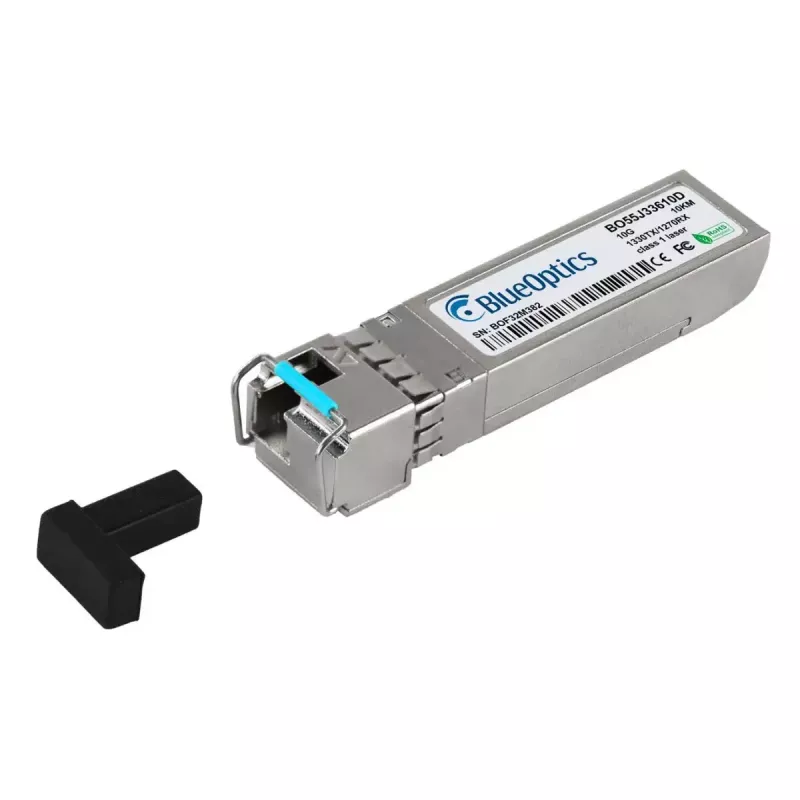

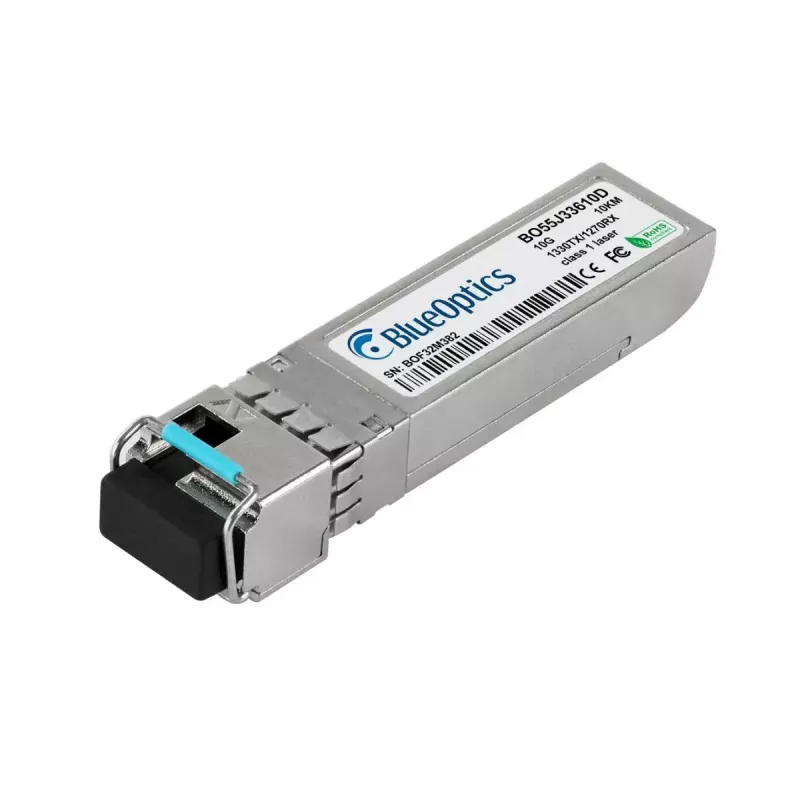

BlueOptics 02310QDT-BO SFP+ transiiverimoodul on fiiberoptiline ühendatav seade, mis on mõeldud 10 Gbit/s võrkudele. Sellel on metallkorpus hõbedase viimistlusega, kaal umbes 20 g ja see on ehitatud pikaks kasutuseaks, mille MTBF on umbes 1 000 000 tundi. Moodul rakendab 10GBASE-BX-D ühemoodilist optilist linki LC simplex-pistikuga ja toetab samaaegset saatmist ja vastuvõttu ühel fiibril, kasutades edastamiseks ja vastuvõtuks erinevaid lainepikkusi. Transiiver järgib MSA SFP+ vormiteguri standardeid mehaaniliseks ja elektriliseks koostalitluseks.

Eelised

Moodul pakub kuni 10000 Mbit/s andmeedastust ühemoodilise fiibri kaudu ja ühildub riistvaraga, mis aktsepteerib MSA-ühilduvaid SFP+ transiiverid. Selle metallkorpus tagab mehaanilise kaitse ja termilise stabiilsuse, samas kui kõrge MTBF näitab pikendatud tööiga. Ehitatud toetama levinud optilisi protokolle, sisaldab transiiver digitaalse diagnostika monitooringu võimalusi, kui host-riistvara seda toetab, võimaldades reaalajas lugeda parameetreid nagu toitepinge, laseri eelpingevool, optiline väljund-/sisendvõimsus ja temperatuur.

Sobib

• 10 Gbit/s Etherneti üleslingid ja koondlingid
• Fibre Channel over Ethernet (FCoE) ühendused
• Pikamaa ühemoodilised lingid kuni umbes 10 km
• Võrgukommutatorid, ruuterid, salvestussüsteemid ja optilised jaotuspaneelid, mis aktsepteerivad SFP+ mooduleid

Peamised spetsifikatsioonid

• Liidese tüüp: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Optiline tüüp: ühemoodiline fiiber, 10GBASE-BX-D
• Pistik: LC simplex
• Saatelainepikkus: 1270 nm (tüüpiline BX-D tööks)
• Vastuvõtulainepikkus: 1330 nm (tüüpiline BX-D tööks)
• Korpus: metall, hõbedane
• Kaal: 0.02 kg
• MTBF: umbes 1 000 000 tundi
• Digitaalne diagnostika: toetatud, kui host-süsteem pakub DOM/DDM juurdepääsu

Kasutamine

Paigaldage SFP+ transiiver ühilduva kommutaatori, ruuteri või salvestusseadme SFP+ porti, joondades ja sisestades mooduli, kuni see kinnitub. Ühendage sobiv ühemoodiline LC patch-kaabel LC simplex-pistikuga; veenduge, et fiibri polaarsus on õige ja et kaugling kasutab vastavat BX-D lainepikkuste paari. Kontrollige, et host-seade tuvastab mooduli ja lubab SFP+ liidese; lubage hostis DDM/DOM monitooring, kui soovite lugeda diagnostilisi parameetreid. Järgige seadme-spetsiifilisi juhiseid tulivahetuse, elektrostaatilise laengu kaitse ja püsivara ühilduvuse kohta.

Soovitused

Usaldusväärseks tööks kasutage 10 Gbit/s jaoks hinnatud ühemoodilist fiibrit ja LC simplex patch-kaableid ning veenduge, et lingi mõlemad otsad kasutavad ühilduvaid BX-D transiivereid vastavate lainepikkuste määrangutega. Kinnitage ühilduvus sihtriistvara ja püsivaraga; kui võimalik, lubage digitaalne diagnostika monitooring optiliste ja elektriliste parameetrite jälgimiseks ning planeerige fiibripistikute perioodilisi kontrolle, et hoida madalad kaod ühendustes.
