SFP transiiveri moodul BlueOptics SFPX-0000-R00-BO 10000 Mbit/s 850 nm

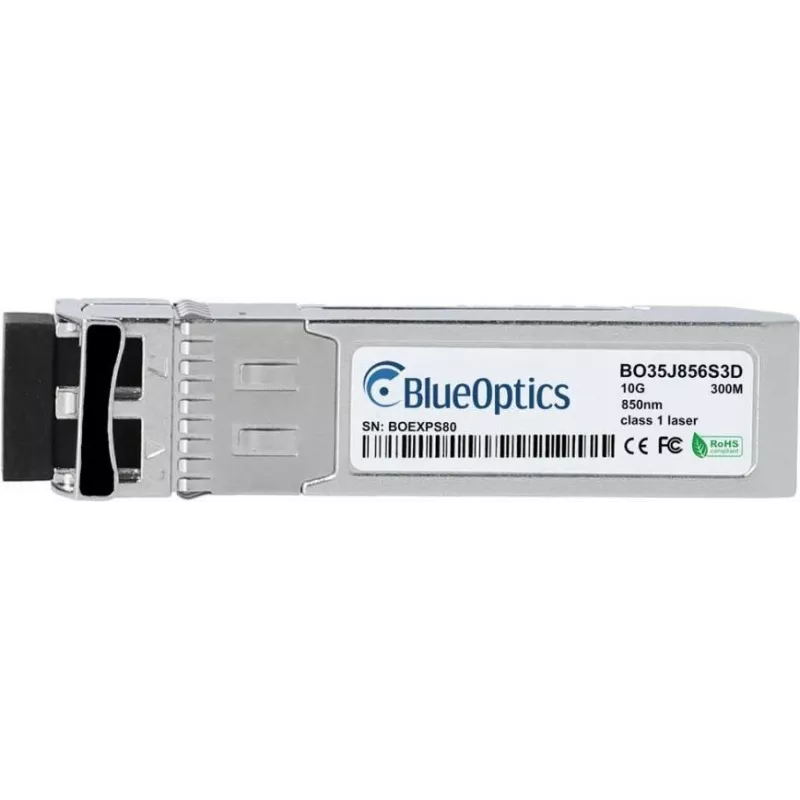

BlueOptics SFPX-0000-R00-BO on SFP+ fiiberoptiline transiiveri moodul, mis on mõeldud 10 Gbit/s (10000 Mbit/s) ühenduste jaoks üle mitmemoobikiu. See töötab 850 nm lainepikkusel ja kasutab LC duplex optilist liidest samaaegseks edastuseks ja vastuvõtuks eraldi kiududel. Moodul on kompaktne, kerge (u 20 g) ja hõbedase viimistlusega, ette nähtud kasutamiseks võrgulülitites, ruuterites ja salvestussüsteemides, mis ühilduvad SFP+ vormiteguri transiiveritega.

Eelised

See SFP+ transiiver toetab 10GBASE-SR rakendusi ja vastab levinud MSA SFP+ mehaanilistele ja optilistele vormiteguritele, pakkudes lihtsat ühendamist ühilduvatesse portidesse. 850 nm VCSEL-põhine optiline tee sobib lühimaalistele mitmemoobikiu ühendustele, tagades suure läbilaskevõime ja immuunsuse elektromagnetiliste häirete suhtes. Mooduli kerge metallkorpus aitab kaasa soojuse hajumisele ja mehaanilisele kaitsele, hoides samal ajal kogukaalu minimaalsena tihedate pordipaigalduste korral.

Sobib

Peamised tehnilised andmed

Kasutamine

Enne paigaldamist veenduge, et vastuvõttev seade toetab SFP+ transiivereid ja 10GBASE-SR optilist standardit. Sisestage BlueOptics SFPX-0000-R00-BO tühja SFP+ porti, kuni see klõpsatab paika, seejärel ühendage LC duplex mitmemoobikiu patch-kaablid õige polaarsusega. Lülitage vastuvõttev seade sisse ja kontrollige ühenduse LED-e või haldusliidest, et kinnitada ühenduse läbirääkimist 10 Gbit/s kiirusel. Eemaldamiseks lülitage välia või desaktiveerige port, kui vastuvõttev seade seda nõuab, vabastage transiiveri lukusti ja tõmmake moodul õrnalt välja; paigaldage tolmukorgid kasutamata optilistele liidestele, et vältida saastumist.

Soovitused

Kasutage soovitatud klassi mitmemoobikiudu (OM3/OM4 parima lühimaalise 10G jõudluse saavutamiseks) ja kvaliteetseid LC duplex patch-kaableid, et saavutada määratud ulatus ja signaali terviklikkus. Veenduge, et pistikud ja pordid oleksid enne ühendamist puhtad, ja kinnitage vastuvõtva seadme ühilduvus SFP+ moodulite ja digitaalse diagnostika jaoks, kui jälgimine on vajalik.
