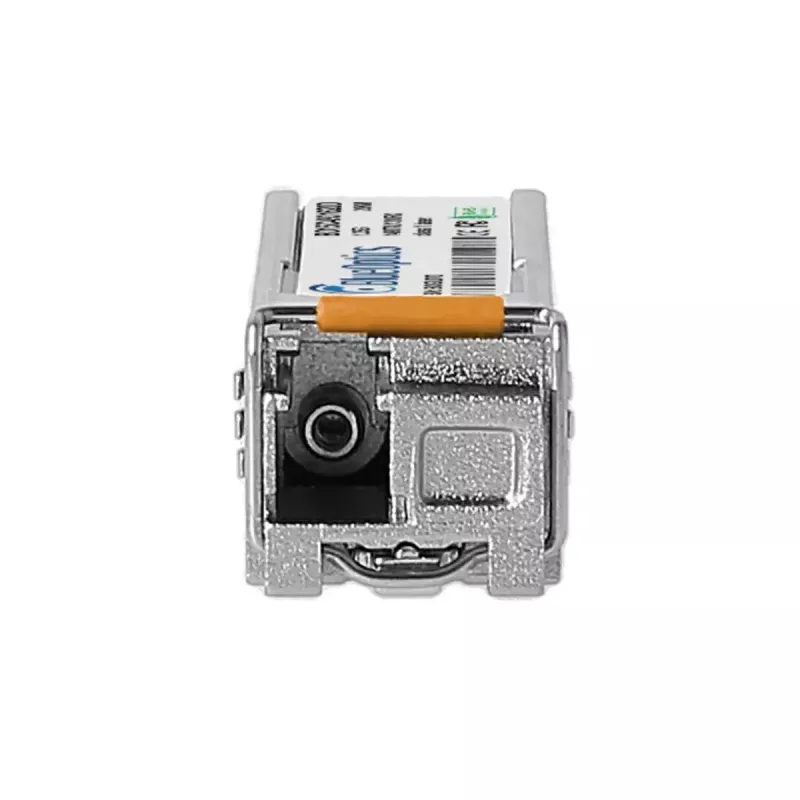

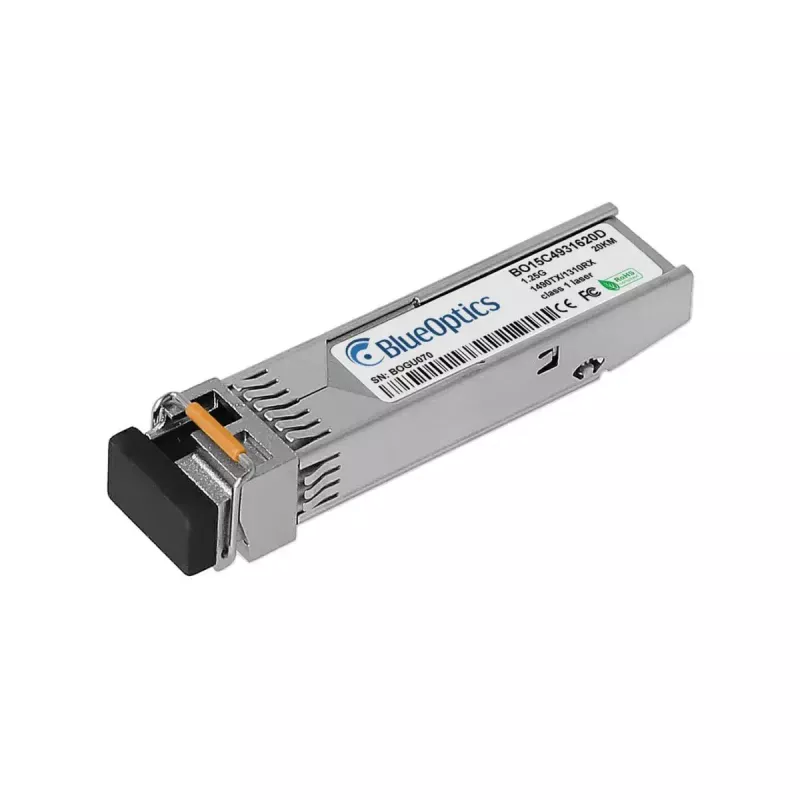

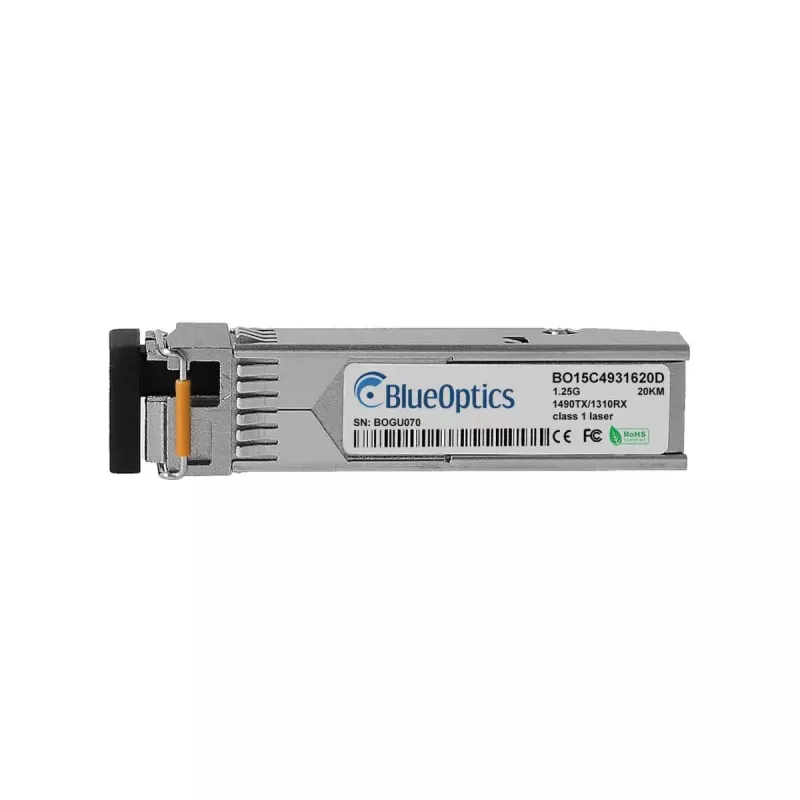

SFP transiiveri moodul BlueOptics SFP-GD-BX43-BO 1250 Mbit/s

BlueOptics SFP-GD-BX43-BO on ühemoodilise kiu SFP transiiveri moodul, mis on mõeldud 1000BASE-BX-D rakenduste jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s. Metallsuluses ja umbes 3 g kaaluv moodul töötab 3,3 V pingel ja pakub LC simplex-pistikuga dupleks optilist ühendust. Transiiver kasutab eraldi edastus- ja vastuvõtulainepikkusi (edastus 1310 nm, vastuvõtt 1490 nm) ning toetab ühekiulist kahesuunalist edastust kuni umbes 20 km kaugusele, kui kasutatakse sobivat ühemoodilist kiudu.

Eelised

Moodul järgib MSA standardeid ja ühildub MRV platvormidega, mis toetavad algset SFP-GD-BX43 vormitegurit ja protokolli, võimaldades olemasolevate seadmete lihtsat asendamist või laiendamist. Kvaliteetsete optiliste laserite ja IC-komponentidega ehitatud moodul pakub stabiilset optilist jõudlust, pikka tööiga ja väikest kaalu. Integreeritud digitaalse diagnostika jälgimise (DDM/DOM) tugi pakub reaalajas telemeetriat toitepinge, laseri eelpingevoolu, edastusvõimsuse, vastuvõetud võimsuse ja temperatuuri kohta, et hõlbustada hooldust ja tõrkeotsingut. Metallkorpus aitab kaasa mehaanilisele vastupidavusele ja elektromagnetilisele häirekindlusele.

Sobib

• 1000BASE-BX-D Ethernet ühendustele üle ühemoodilise kiu
• Kiudühendused MRV-ühilduvate kommutaatorite ja ruuterite vahel
• Kaugmaa üleslingid ja objektidevaheline ühenduvus kuni ~20 km
• Salvestusvõrkude ja Fibre Channel üle Etherneti rakenduste jaoks kuni 1,25 Gbit/s

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (LC simplex-pistik)
• Andmeedastuskiirus: kuni 1250 Mbit/s (1,25 Gbit/s)
• Optilised lainepikkused: TX 1310 nm / RX 1490 nm kahesuunaliseks ühekiuliseks tööks
• Edastuskeskkond: ühemoodiline kiud (ühekiuline kahesuunaline)
• Tüüpiline ulatus: kuni umbes 20 km (sõltub kiust ja lingi eelarvest)
• Toiteallikas: 3,3 V sisend
• Seadme materjal ja värv: metallkorpus, hõbedane
• Kaal: umbes 3 g
• Digitaalne diagnostika: DDM/DOM vastavalt SFF-8472 (toitepinge, eelpingevool, Tx võimsus, Rx võimsus, temperatuur)

Kuidas kasutada

Sisestage SFP transiiver ühilduvasse SFP pessa lülitis, ruuteris või muus MRV-ühilduvas riistvaras, kui seade on välja lülitatud või järgides hosti tootja kuumvahetusprotseduuri. Ühendage LC simplex ühemoodilise kiu ühenduskaabel selle transiiveri ja kaugtransiiveri vahel; veenduge, et kaugots on konfigureeritud täiendavatele lainepikkustele. Kontrollige lingi olekut ja kasutage hostseadme konsooli või haldusliidest DDM väärtuste kontrollimiseks, kui see on toetatud. Kinnitage, et hostseadme püsivara aktsepteerib kolmanda osapoole BlueOptics mooduleid, kui esineb tootja lukustuse kontroll.

Soovitused

Kasutage kvaliteetset ühemoodilist kiudu ja LC simplex ühendusjuhtmeid, et saavutada märgitud ulatus ja signaali kvaliteet. Veenduge, et võrguseadmed toetavad 1000BASE-BX-D ja DDM/DOM, kui vajate diagnostilist telemeetriat. Olemasolevate moodulite asendamisel lülitage toide välja või järgige tootja kuumvahetusjuhiseid ja kontrollige ühilduvust testkeskkonnas enne laialdast kasutuselevõttu.
