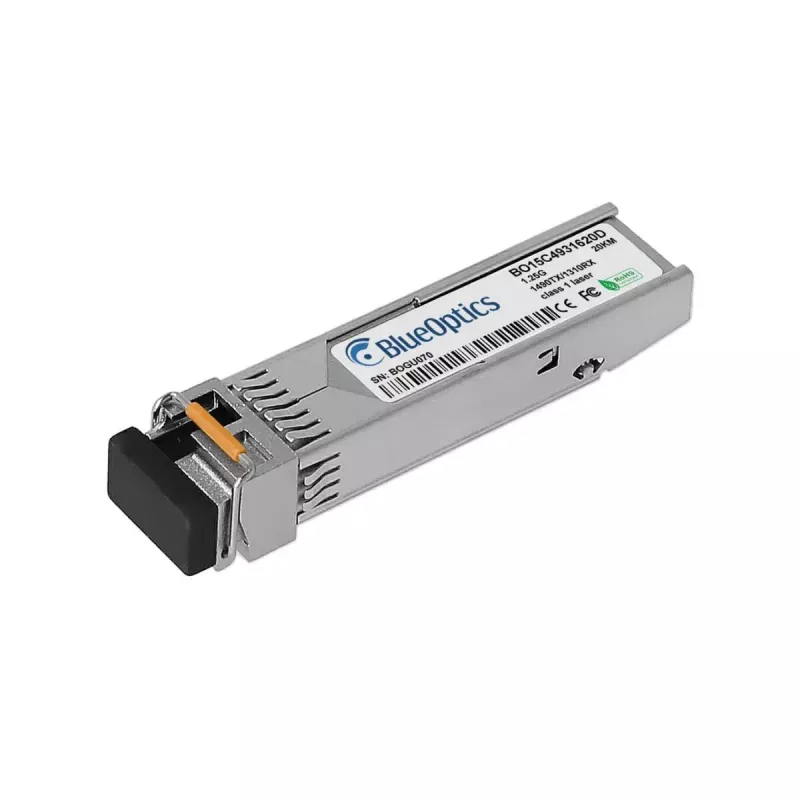

SFP transiiveri moodul BlueOptics SFP-17B-BO 1250 Mbit/s fiiberoptiline

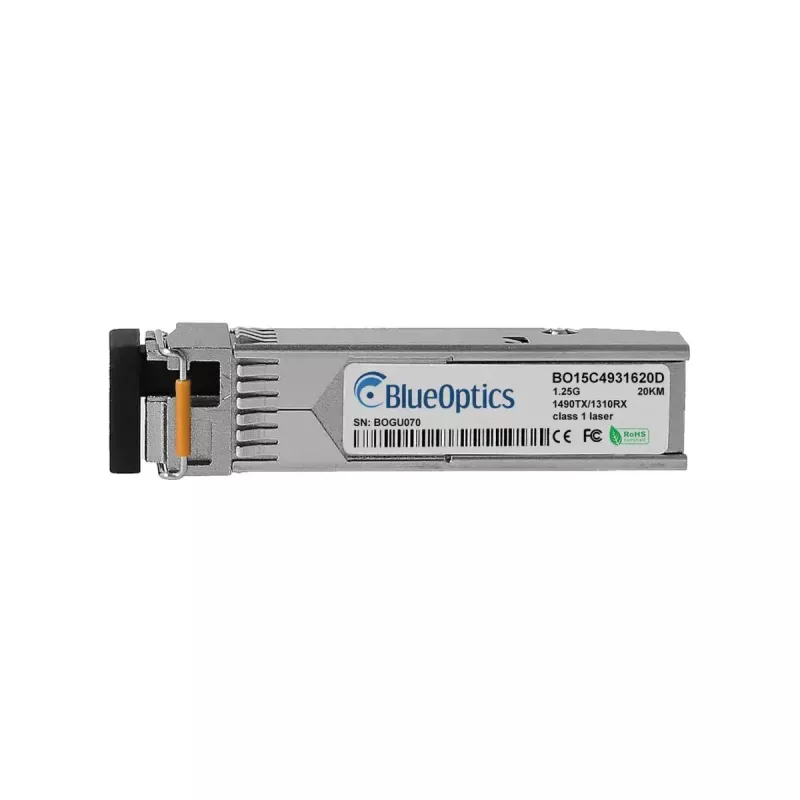

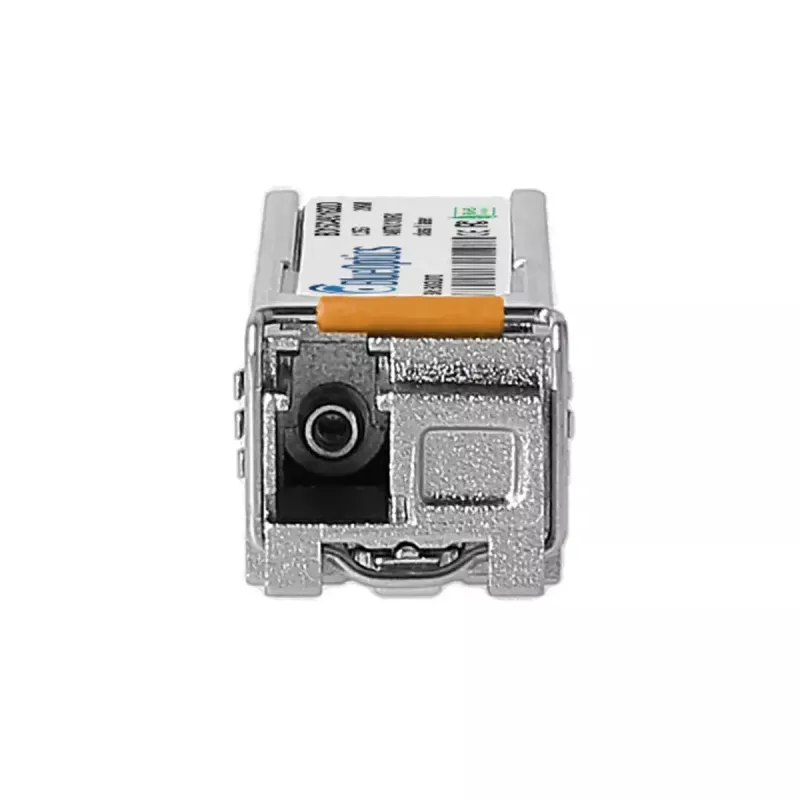

BlueOptics SFP-17B-BO on ühe pordiga SFP fiiberoptiline transiiveri moodul, mis on mõeldud 1,25 Gbit/s (1250 Mbit/s) rakendustele. Sellel on metallkorpus, toitepinge on 3,3 V ja see kaalub umbes 3 g. Moodul rakendab kahesuunalist 1000BASE-BX-D konstruktsiooni eraldi saatmise ja vastuvõtu lainepikkustega ühemoodilise kiu jaoks ja LC simplekspistikuga, mis vastab MSA standarditele. See on ette nähtud kasutamiseks võrguseadmetes, mis toetavad RAD SFP-17b ühilduvaid transiivereid, ja toetab optilisi ühendusi kuni umbes 20 km kaugusele, sõltuvalt kiu ja süsteemi parameetritest.

Eelised

transiiver pakub ühilduvust tavaliste RAD SFP-17b platvormidega, järgides samas MSA mehaanilisi ja elektrilisi standardeid, pakkudes plug-and-play asendusvõimalust. Selle metallkorpus parandab mehaanilist vastupidavust ja soojuse hajumist. Sisseehitatud digitaalne diagnostika (DDM/DOM, kui hostiriistvara seda toetab) annab reaalajas tööandmeid, nagu toitepinge, laseri eelpingevool, optiline väljund-/sisendvõimsus ja temperatuur, hõlbustades jälgimist ja tõrkeotsingut.

Sobib

• Gigabit Ethernet ühendustele ühemoodilise kiu kaudu (1000BASE‑BX‑D)
• Kaugühendustele kuni umbes 20 km (süsteemist sõltuv)
• Kasutamiseks kommutaatorites, ruuterites, meediumimuundurites ja ühilduvates RAD riistvaraplatvormides
• Keskkondadesse, mis nõuavad DDM/DOM jälgimist kaugdiagnostika jaoks

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (väikese kujuteguri pistikühendusega)
• Andmeedastuskiirus: 1250 Mbit/s (1,25 Gbit/s)
• Optiline tüüp: ühemoodiline kiud, kahesuunaline (BX‑D) eraldi Tx/Rx lainepikkustega
• Pistik: LC simpleks
• Tööpinge: 3,3 V
• Korpus: metall
• Tüüpiline ulatus: kuni ~20 km (sõltub kiust ja ühenduse eelarvest)
• Kaal: ~3 g
• Digitaalne diagnostika: toetatud (DDM/DOM), kui hostiriistvara selle lubab

Kasutamine

Lülitage hostiseade välja, kui seadme tootja seda soovitab, sisestage SFP transiiver ühilduvasse SFP pessa, kuni see kindlalt kohale asetseb, ja kinnitage kõik olemasolevad hoidikud. Ühendage LC simpleks ühemoodiline kiudoptiline patch-kaabel mooduliga, jälgides kahesuunaliste ühenduste õiget Tx/Rx orientatsiooni. Veenduge, et hostiseade tuvastab mooduli ja et ühenduse parameetrid (kiirus, dupleks ja DDM tugi) vastavad võrgu konfiguratsioonile. Kontrollige optilisi võimsustasemeid ja diagnostikat hostihaldusliidese kaudu, kui see on saadaval.

Soovitused

Kasutage kvaliteetseid ühemoodilisi kiude ja LC patch-juhtmeid, hoidke optilised otsapinnad puhtad ning veenduge, et hostiriistvara toetab RAD SFP‑17b ühilduvaid BX‑D transiivereid ja DDM/DOM-i, kui diagnostika on vajalik. Järgige ESD ettevaatusabinõusid mooduli käsitsemisel ja hoidke kasutamata transiivereid kaitsekorkides, et vältida saastumist.
