SFP+ transiiveri moodul BlueOptics Hirschmann 942211001 10000 Mbit/s

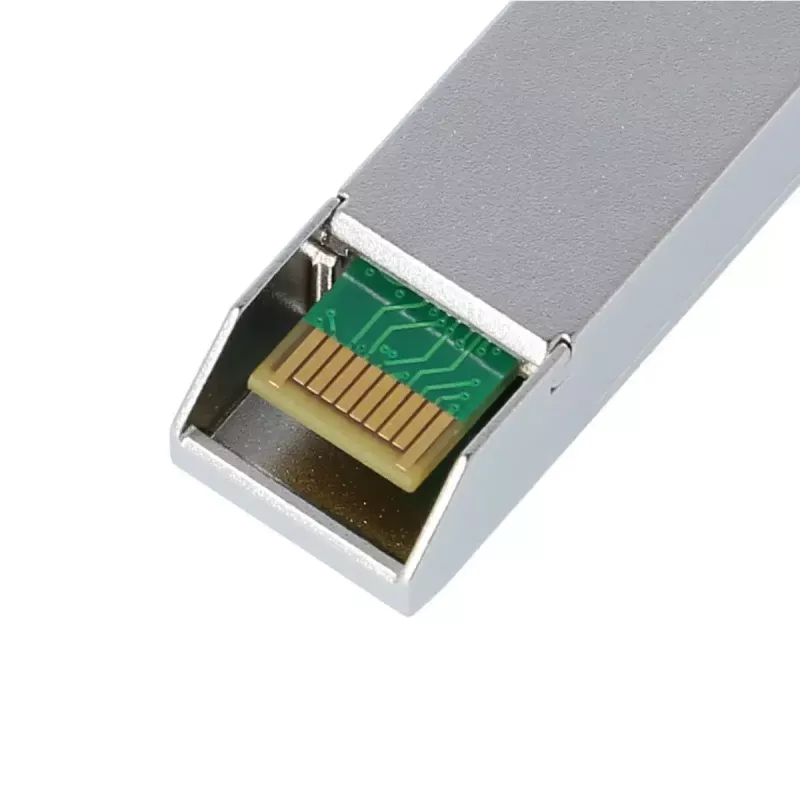

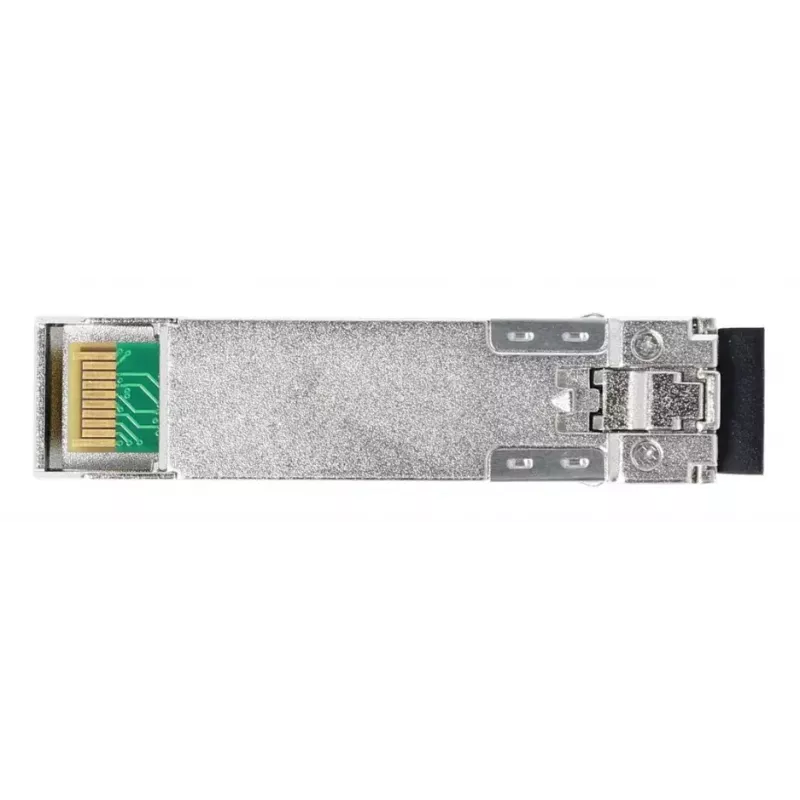

BlueOptics Hirschmann 942211001 10000 Mbit/s SFP+ transiiveri moodul on ühemoodne fiiberoptiline pistikmoodul, mis on ette nähtud 10 Gbit/s ühenduste jaoks. See rakendab 10GBASE-LR optilist spetsifikatsiooni koos LC dupleks ühenduvusega ja töötab lainepikkusel 1310 nm nii edastamiseks kui ka vastuvõtuks. Moodul on toodetud vastavalt CE, RoHS ja FCC nõuetele ning on mõeldud ühilduva asendusena Hirschmanni platvormidele ja teistele seadmetele, mis toetavad originaalset Hirschmann 942211001 SFP+ moodulit. Kompaktse hõbedase metallkorpuse ja ligikaudu 20 g kaaluva transiiveriga on see mõeldud kasutamiseks võrgulülitites, ruuterites, salvestussüsteemides ja muudes kiiretes võrguseadmetes.

Eelised

SFP+ transiiver pakub 10 Gbit/s andmeedastuskiirust üle ühemoodse fiibri kuni 10 kilomeetri pikkustel ühendustel, kui seda kasutatakse vastavalt 10GBASE-LR standardile. Selle MSA-ühilduv LC dupleks liides tagab füüsilise ühilduvuse seadmetega, mis aktsepteerivad standardseid SFP+ mooduleid. Moodul toetab digitaalset diagnostikat (DDM/DOM), kui hostriistvara seda funktsiooni paljastab, võimaldades reaalajas jälgida toitepinget, laseri eelpingevoolu, optilist väljund-/sisendvõimsust ja sisetemperatuuri. Kompaktne hõbedane korpus ja madal kaal lihtsustavad paigaldamist ning vähendavad porditiheduse mõju tihedates rakkekeskkondades.

Sobib

• 10 Gbit/s fiiberühendused lülitite ja ruuterite vahel
• Pikamaa ühemoodühendused kuni ~10 km
• Salvestussüsteemide ja serverite ühendamine üle optiliste ühenduste
• SFP+ portide asendamine või täiendamine Hirschmanni-ühilduvas riistvaras

Peamised spetsifikatsioonid

• Liidese tüüp: SFP+
• Optiline standard: 10GBASE-LR (ühemoodne)
• Lainepikkus: 1310 nm (TX ja RX)
• Pistik: LC dupleks
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Tüüpiline ulatus: kuni 10 km üle ühemoodse fiibri
• Vastavus: CE, RoHS, FCC
• Korpuse värv: hõbedane
• Kaal: u. 0,02 kg

Kuidas kasutada

Paigaldage SFP+ moodul ühilduvasse SFP+ pessa lülitis, ruuteris või salvestusseadmes, kui hostseade on välja lülitatud või vastavalt müüja kuumpistikupesa protseduurile. Ühendage LC dupleks ühemoodne paigalduskaabel mooduliga, järgides õiget orientatsiooni edastus- ja vastuvõtukiudude jaoks. Kontrollige, et hostseade toetab 10GBASE-LR ja vajadusel lubage või kontrollige DDM/DOM tuge hosti tarkvaras, et pääseda diagnostikale. Pärast paigaldamist ja ühendamist kontrollige lingi moodustamist ja andmeedastuskiirust seadme haldusliidese või jälgimisvahendite abil.

Soovitused

Kasutage kvaliteetseid ühemoodseid LC dupleks paigaldusjuhtmeid ja hoidke fiiberpistikud puhtad, et tagada optimaalne signaalikvaliteet. Kontrollige ühilduvust sihtotstarbelise Hirschmanni või muu müüja riistvaraga ning veenduge, et kõik nõutavad püsivara- või tarkvarasätted kolmanda osapoole moodulite jaoks on rakendatud. Diagnostilise jälgimise jaoks veenduge, et host toetab DDM/DOM-i, et saada reaalajas optilisi ja elektrilisi parameetreid.
