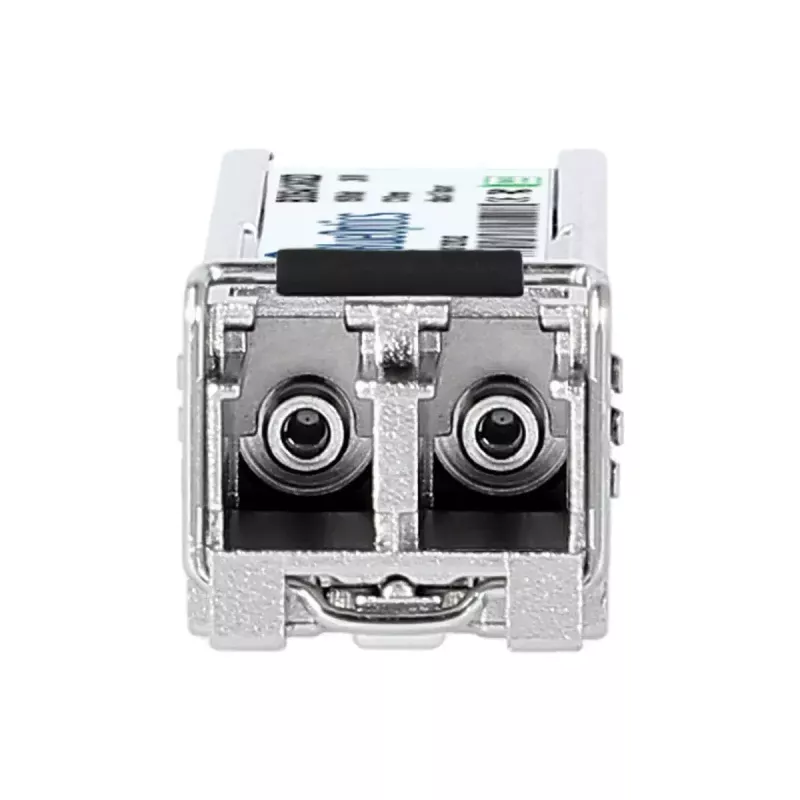

SFP transiiveri moodul BlueOptics H-FX-SFP-BO 155 Mbit/s

BlueOptics H-FX-SFP-BO 155 Mbit/s on väikese kujuteguriga ühendatav (SFP) fiiberoptiline transiiverimoodul, mis on mõeldud 100BASE-FX klassi ühendustele maksimaalse andmeedastuskiirusega 155 Mbit/s. Moodul kasutab LC duplekspistikut ja töötab optilise saate- ja vastuvõtulainepikkusega umbes 1310 nm, sobides mitmemoodilistele fiiberlinkidele kuni umbes 2 km kaugusele. See on hõbedases korpuses, kaalub umbes 20 g ning vastab CE, FCC ja RoHS vastavusnõuetele. Transiiver ühildub MSA SFP kujuteguri standarditega ning toetab levinud Etherneti ja optilise transpordi rakendusi, kus on vaja kompaktset, tulivahetatavat fiiberliidest.

Eelised

Moodul pakub standardiseeritud SFP liidest lihtsaks paigaldamiseks ühilduvatesse kommuutatoritesse, ruuteritesse ja muudesse võrguseadmetesse, võimaldades usaldusväärset optilist andmeedastust elektromagnetiliste häirete suhtes mittetundlikult. Selle kompaktne, tulivahetatav disain lihtsustab uuendusi ja asendusi. Vastavus CE, FCC ja RoHS nõuetele tagab regulatiivse vastavuse, samal ajal kui kerge metallkorpus aitab kaasa mehaanilisele vastupidavusele ja hõlpsale käsitsemisele kasutuselevõtmisel.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage BlueOptics H-FX-SFP-BO mis tahes ühilduvasse SFP pessa, kui hostseade on sisse või välja lülitatud, järgides nõuetekohast ESD käsitsemist. Ühendage LC dupleks fiiberharukaabel mooduliga, veendudes õiges saate/vastuvõtu suunas. Seadistage võrguseade vajaliku pordi kiiruse ja protokolli jaoks vastavalt vajadusele; enamik kaasaegseid kommutaatoreid automatiseerib tuvastuse või tunneb SFP ära. Kontrollige lingi olekut ja diagnostikat hostseadme haldusliidese kaudu. Kui host toetab digitaalset diagnostikat (DDM/DOM) ja moodul avaldab need signaalid, kasutage haldusliidest reaalajas parameetrite (nt optiline võimsus ja temperatuur) jälgimiseks.

Soovitused

Optimaalse jõudluse tagamiseks kasutage kvaliteetseid LC dupleks mitmemoodilisi harukaableid ja hoidke fiiberpistikud puhtad. Kontrollige, kas sihtriistvara ametlikult toetab kolmanda osapoole SFP mooduleid või pakub vajadusel ühilduvuseseadeid. DDM/DOM funktsioonide kasutamisel veenduge, et hosti püsivara toetab diagnostikaandmete lugemist. Järgige tootja juhiseid käsitsemisel, et vältida optilise liidese saastumist või kahjustamist.
