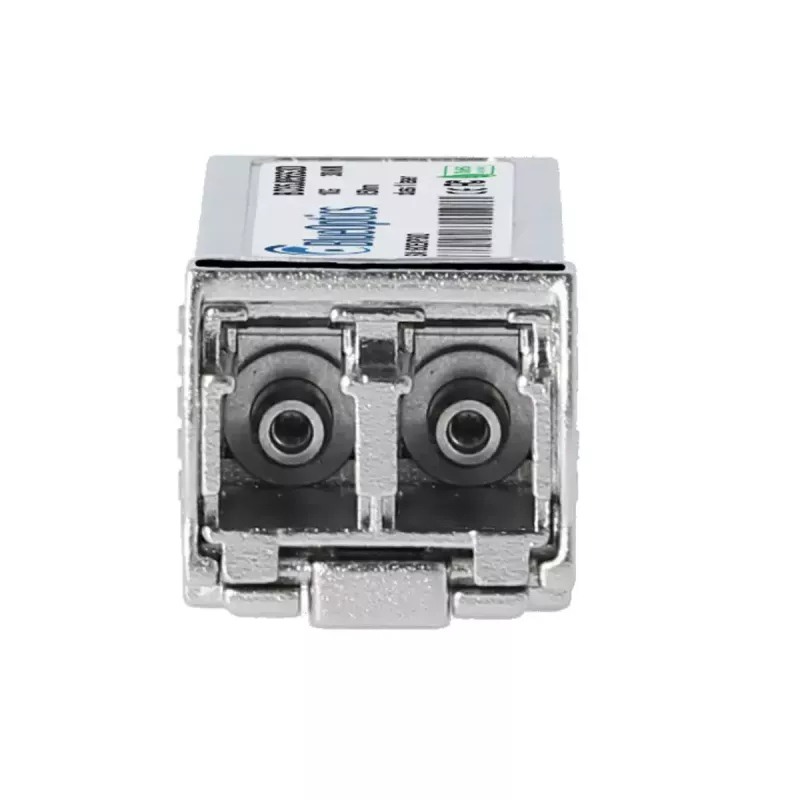

SFP transiiveri moodul BlueOptics CSP-SFP-1WSR-BO 10000 Mbit/s

BlueOptics CSP-SFP-1WSR-BO on SFP+ kiudoptiline transiiveri moodul, mis on konstrueeritud 10 Gbit/s andmeedastuseks mitmekiudoptilise fiiberühenduse kaudu. Kompaktne, kroomivärvi moodul järgib MSA SFP+ mehaanilisi ja elektrilisi standardeid ning pakub dupleks-LC-pistikut samaaegseks saatmiseks ja vastuvõtuks. Kergekaalulise 20 g disaini ja 10 000 Mbit/s edastuskiiruse toega sobib moodul kiire Etherneti ja Fibre Channeli jaoks lühikese ulatusega mitmekiudoptiliste linkide kaudu.

Eelised

Moodul toetab 10GBASE-SR optilist standardit 850 nm saatja ja vastuvõtja lainepikkustega, võimaldades mitmekiudoptilisi ühendusi tüüpiliste lühikese ulatuse vahemaade ulatuses. MSA spetsifikatsioonidele ehitatuna pakub see laialdast ühilduvust riistvaraga, mis aktsepteerib SFP+ 10GBASE-SR transiivereid, ning sisaldab digitaalse diagnostika monitooringu (DDM/DOM) tuge, kui hostseade pakub liidest. Kompaktne SFP+ vormitegur ja madal kaal lihtsustavad paigaldamist ja teenindust lülitites, ruuterites ja salvestussüsteemides.

Sobib

• 10 Gbit/s Etherneti linkideks mitmekiudoptilise fiiberühenduse kaudu (lühike ulatus)
• Fibre Channel over Ethernet (FCoE) rakendusteks andmekeskustes
• Ühendusteks lülitite, ruuterite ja salvestusmassiivide vahel LC-dupleks portidega
• SFP+ portide uuendamiseks 10GBASE-SR-ile ettevõtete võrkudes

Peamised spetsifikatsioonid

• Liidese tüüp: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Optiline standard: 10GBASE-SR (850 nm saatja ja vastuvõtja)
• Pistik: LC dupleks
• Ühilduv fiiber: Mitmekiudoptiline fiiber
• Tüüpiline ulatus: lühikese ulatuse mitmekiudoptilised vahemaad (300 m maksimaalselt standardsete mitmekiudoptiliste tingimuste korral)
• Vormitegur: kuumalt vahetatav SFP+ moodul
• Toote värvus: kroom
• Kaal: 0,02 kg

Kasutamine

Veenduge, et hostseade toetab SFP+ 10GBASE-SR transiivereid ja et sihtpordid aktsepteerivad kolmanda osapoole ühilduvaid mooduleid. Lülitage toide välja või järgige hosti tootja kuumvahetusjuhiseid vajadusel, sisestage BlueOptics CSP-SFP-1WSR-BO SFP+ porti, kuni see lukustub, ja ühendage LC-dupleks mitmekiudoptilised patch-juhtmed saate- ja vastuvõtukülgedele. Lubage või konfigureerige linkide seaded ühendatud seadmetel vastavalt vajadusele ning kontrollige lingi olekut. Kui hostis on saadaval, kasutage optiliste parameetrite reaalajas jälgimiseks DDM/DOM-liidest.

Soovitused

Kasutage OM3/OM4 mitmekiudoptilist fiiberühendust ja kvaliteetseid LC-dupleks patch-juhtmeid optimaalse ulatuse ja jõudluse tagamiseks. Veenduge hostseadme püsivara või tarkvara ühilduvuses, et võimaldada täielikku funktsionaalsust ja DDM/DOM telemeetriat. Kriitiliste linkide puhul testige moodulit oma riistvarakeskkonnas enne laiaulatuslikku kasutuselevõttu.
