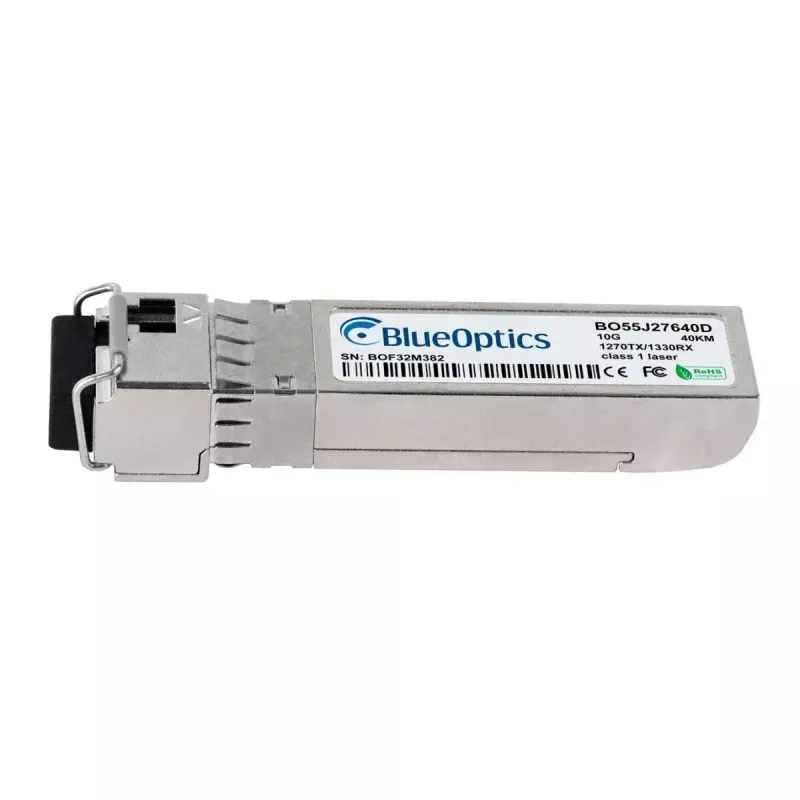

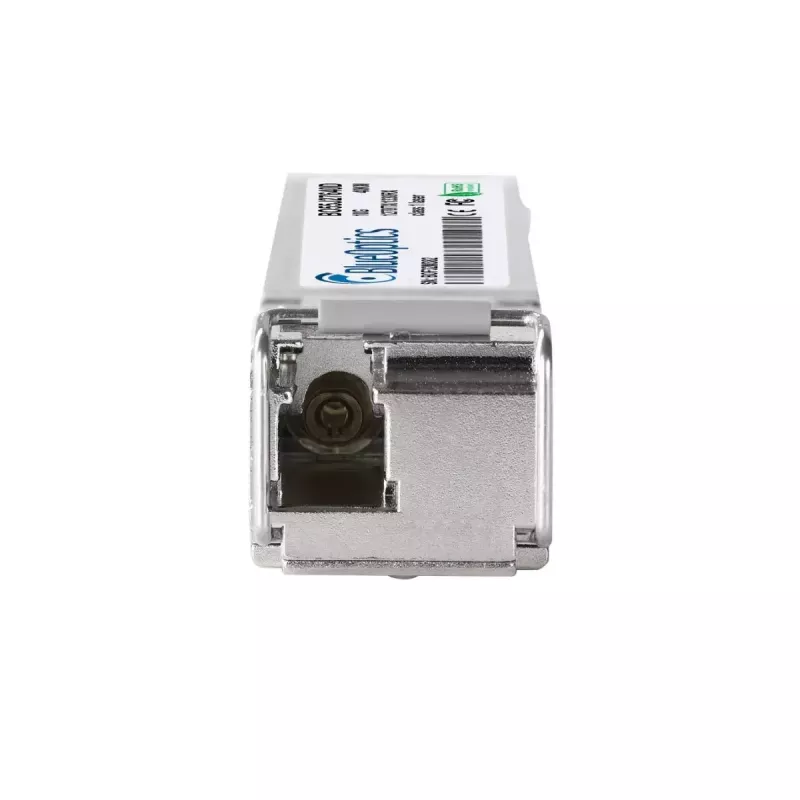

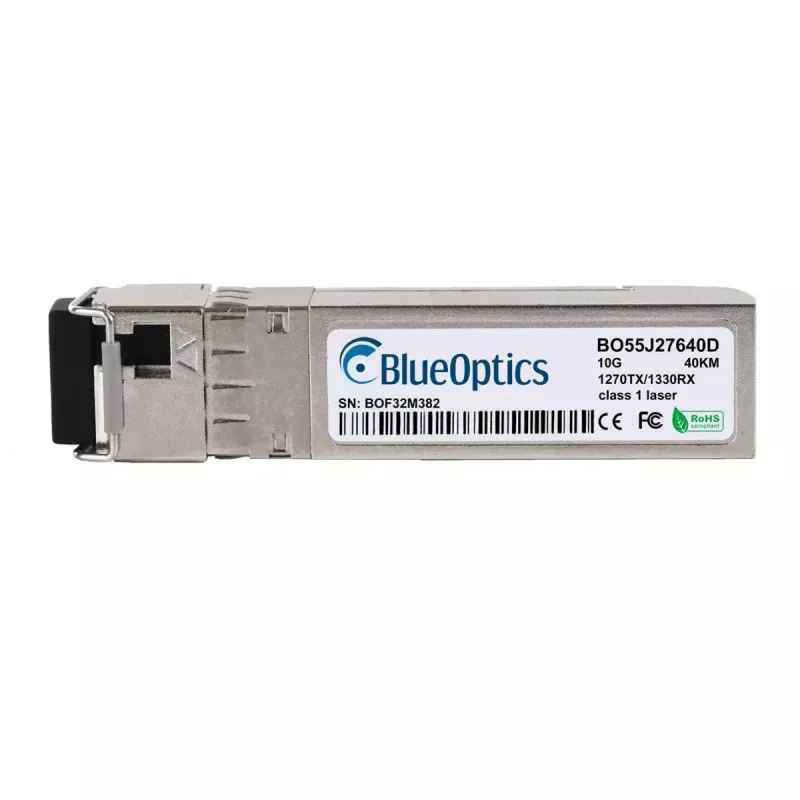

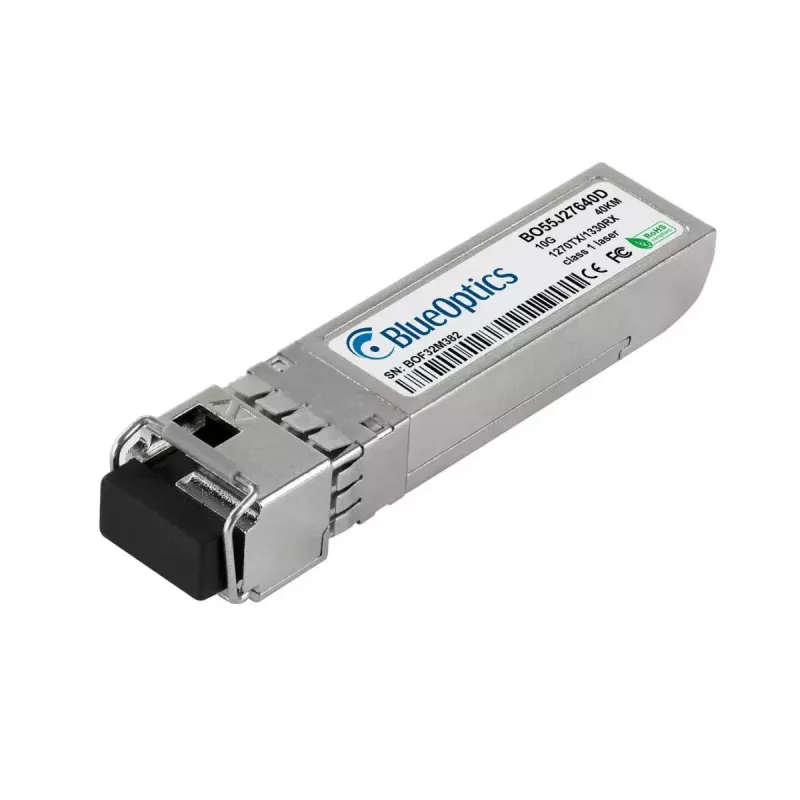

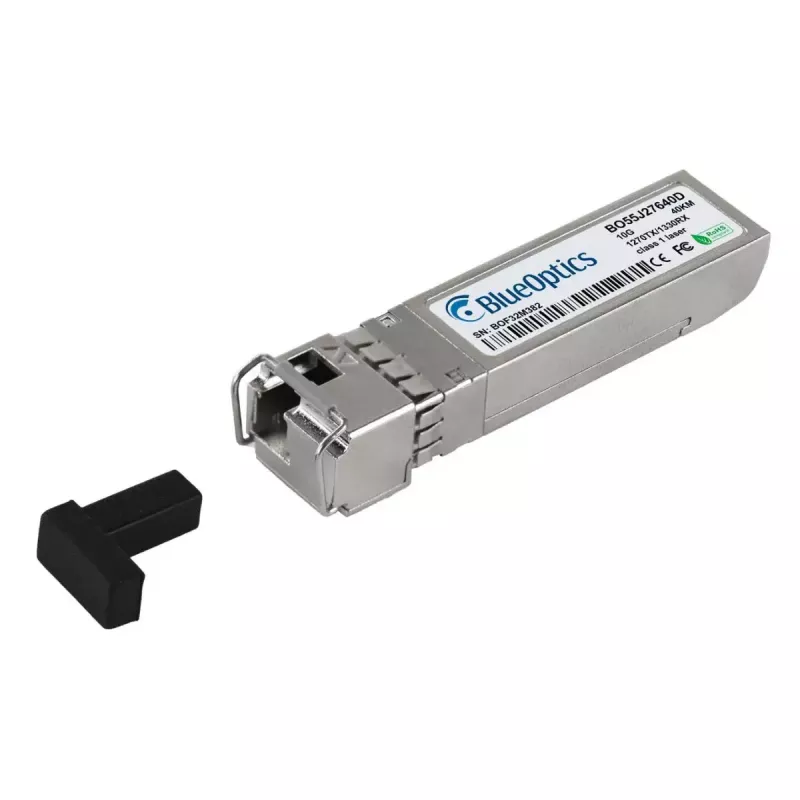

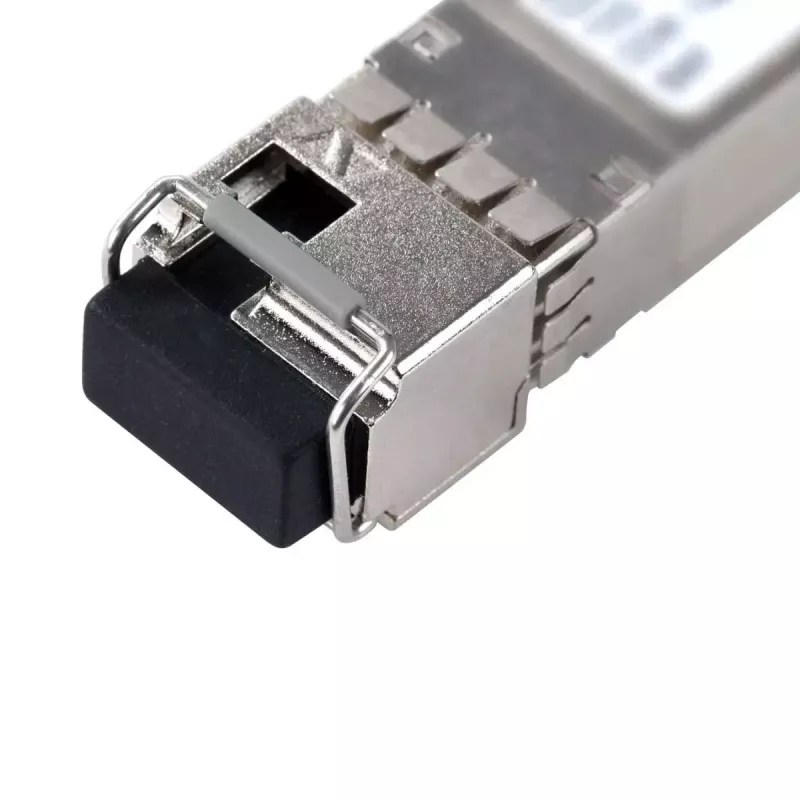

SFP+ transiiveri moodul BlueOptics 10G-SFPP-BXU-S-40-BO 10000 Mbit/s

BlueOptics 10G-SFPP-BXU-S-40-BO on SFP+ kiudoptiline transiiveri moodul, mis on loodud 10 Gbit/s optiliseks andmeedastuseks ühemoodilise kiu kaudu. Metallümbrises ja umbes 20 g kaaluv moodul toetab 10GBASE-BX-U tööd LC simplex-ühenduvusega, eraldi saatja ja vastuvõtja lainepikkuste paariga (tüüpiline 1330 nm TX / 1270 nm RX) ja ulatusega kuni 40 km sobivates kiu- ja lingitingimustes. Moodul rakendab digitaalset diagnostikaseiret (DDM/DOM) toitepinge, laseri eelpingevoolu, saatja väljundvõimsuse, vastuvõtja sisendvõimsuse ja temperatuuri reaalajas jälgimiseks ning vastab MSA SFP+ mehaanilistele ja elektrilistele spetsifikatsioonidele.

Eelised

BlueOptics 10G-SFPP-BXU-S-40-BO pakub kiiret 10 Gbit/s andmeläbilaskevõimet koos kompaktse metallkorpuse mehaanilise vastupidavuse ja EMI-kindlusega. Mitme tootja ühilduvusstandardi (MSA) järgimine tagab koostalitlusvõime paljude SFP+-ühilduvate kommutaatorite, ruuterite ja salvestusseadmetega. Sisseehitatud DDM võimaldab kaugdiagnostikat ja lihtsustab hooldust. Keskmine riketevaheline aeg (MTBF) on 1 000 000 tundi, mis muudab mooduli pika kasutusea ja vähendab hooldustsükleid.

Sobib

• 10 Gbit/s Ethernet-ühendustele ühemoodilise kiu kaudu
• Pikamaa otseühendustele kuni 40 km
• SFP+ toega kommutaatorite, ruuterite ja salvestussüsteemide ühendamiseks
• Keskkondadesse, kus on vaja optilise lingi kaugseiret (DDM/DOM)

Peamised spetsifikatsioonid

• Liidese tüüp: SFP+
• Maksimaalne andmeedastuskiirus: 10000 Mbit/s (10 Gbit/s)
• Optiline režiim: ühemoodiline kiud
• Pistik: LC simplex
• Lainepikkused: saatja ~1330 nm / vastuvõtja ~1270 nm (BX-U kahesuunaline töö)
• Maksimaalne lingi kaugus: kuni 40 km (sõltub kiust ja lingi eelarvest)
• Korpus: metallümbris, hõbedast värvi
• Digitaalne diagnostikaseire (DDM/DOM): toetatud
• Kaal: u 0,02 kg
• Standardid: SFP+ MSA-ühilduv

Kasutamine

Paigaldage transiiver ühilduvasse SFP+ pessa, kuni see klõpsatab; veenduge, et hostseade toetab 10GBASE-BX-U või üldisi SFP+ mooduleid ning et kõik tootjapiirangud või püsivara piirangud on lahendatud. Ühendage LC simplex ühemoodiline ühenduskaabel mooduli ja kaugtransiiveri vahel, jälgides kahesuunalise BX-töö jaoks õiget TX/RX-suunda. Pärast sisestamist ja ühenduse loomist jälgige liidese olekut hostseadme kaudu ning kasutage DDM-funktsiooni diagnostikaparameetrite lugemiseks, kui süsteem seda toetab. Järgige ESD-ettevaatusabinõusid mooduli käsitsemisel ja hoidke optilised pordid kaetuna, kui neid ei kasutata.

Soovitused

Usaldusväärseks pikamaa tööks kasutage ühemoodilist kiudu, millel on sobiv sumbuvuse spetsifikatsioon ja kvaliteetsed LC-pistikud. Kontrollige lingi eelarve arvutusi (sh kiu sumbuvus ja pistiku/jätkukohtade kaod), et kinnitada 40 km ulatust. Veenduge, et hostriistvara püsivara lubab kolmanda osapoole SFP+ mooduleid, ja lubage DDM-seire seal, kus see on saadaval, et abistada kaugtõrkeotsingul ja ennetaval hooldusel.
