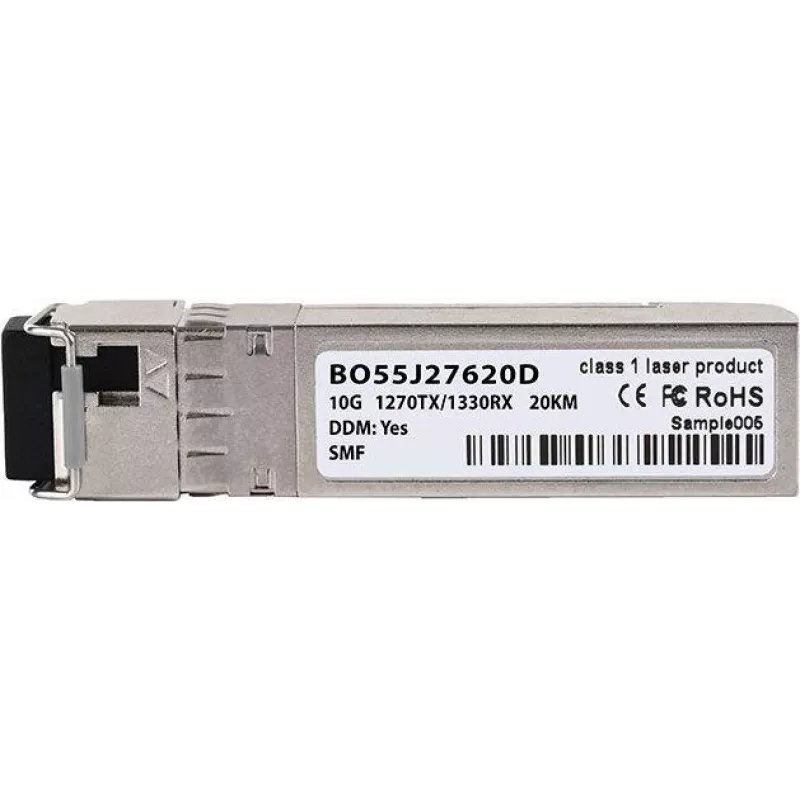

SFP+ transiiver moodul BlueOptics UF-SM-10G-S-1270-20-BO 10000 Mbit/s

BlueOptics UF-SM-10G-S-1270-20-BO on SFP+ fiiberoptiline transiiver-moodul, mis on mõeldud ühemoodilistele optilistele linkidele maksimaalse andmeedastuskiirusega 10000 Mbit/s. Metallkorpusesse paigutatud ja 3,3 V pingel töötav kompaktne hõbedane moodul kaalub 20 g ning kasutab SFP+ pistikut LC simplex-liidesega. See toetab punkt-punkti edastust pikkadel vahemaadel kuni 20000 m ja vastab levinud MSA standarditele SFP+ ühilduvuse osas.

Eelised

Moodul toetab 10GBASE-BX-U stiilis kahesuunalist edastust ühel kiul ja integreerib digitaalse diagnostika jälgimise (DDM/DOM) reaalajas aruandluseks toitepinge, laseri eelpingevoolu, optilise väljund- ja sisendvõimsuse ning temperatuuri kohta. Metallist korpuse ja kvaliteetsete komponentidega konstruktsioon tagab pika tööea ja suure käideldavuse kriitiliste võrgulinkide jaoks. Selle standardne SFP+ vormitegur tagab laia koostalitlusvõime riistvaraplatvormidega, mis aktsepteerivad MSA-ga ühilduvaid transiivereid.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage BlueOptics SFP+ moodul MSA-ga ühilduvasse SFP+ porti, kuni see kindlalt lukustub, ja veenduge, et hostseade on välja lülitatud või järgige müüja juhiseid kuumpaigalduse kohta. Ühendage LC simplex kiuparanduskaabel, järgides õiget polaarsust ja ühemoodilisi spetsifikatsioone. Kontrollige lingi olekut hostseadmes ja kui toetatud, lubage või pärige DDM/DOM parameetreid optilise jõudluse jälgimiseks. Järgige seadme müüja juhiseid pordi kiiruse, dupleksi või protokolli sätete nõutava konfiguratsiooni osas.

Soovitused

Kasutage ühemoodilisi LC simplex parandusjuhtmeid ja korralikku kiuhaldust (patch-paneelid, tõmbetõkestid), et saavutada määratud 20 km ulatus. Kinnitage ühilduvus kavandatud hostriistvaraga ja lubage DDM/DOM ainult siis, kui host seda toetab, et pääseda diagnostika andmetele juurde. Hoidke transiiver ja kiupistikud puhtad ning säilitage varumooduleid antistaatilises pakendis, et säilitada jõudlus ja pikaealisus.
