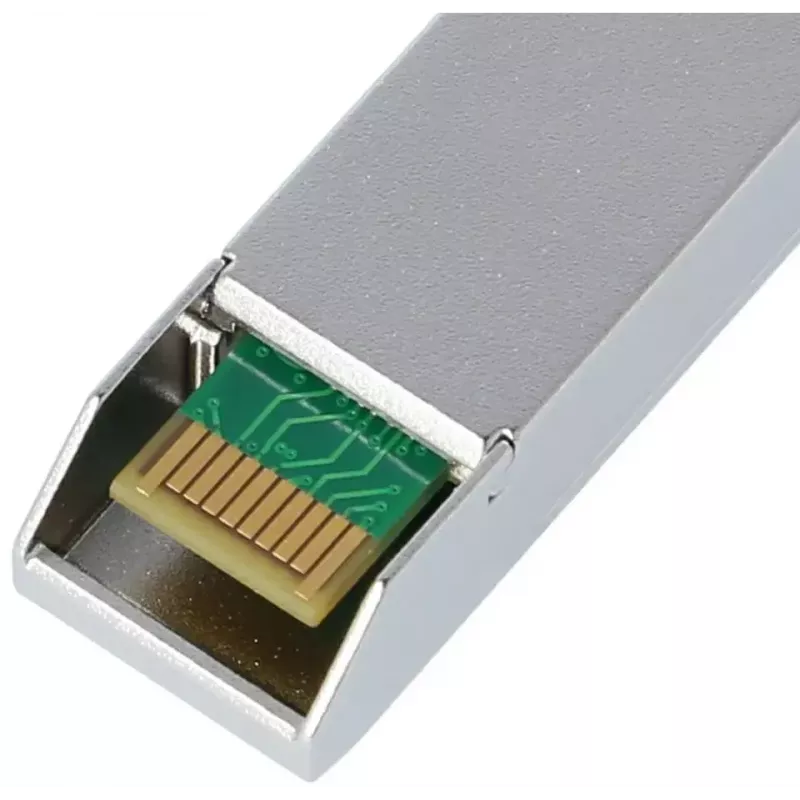

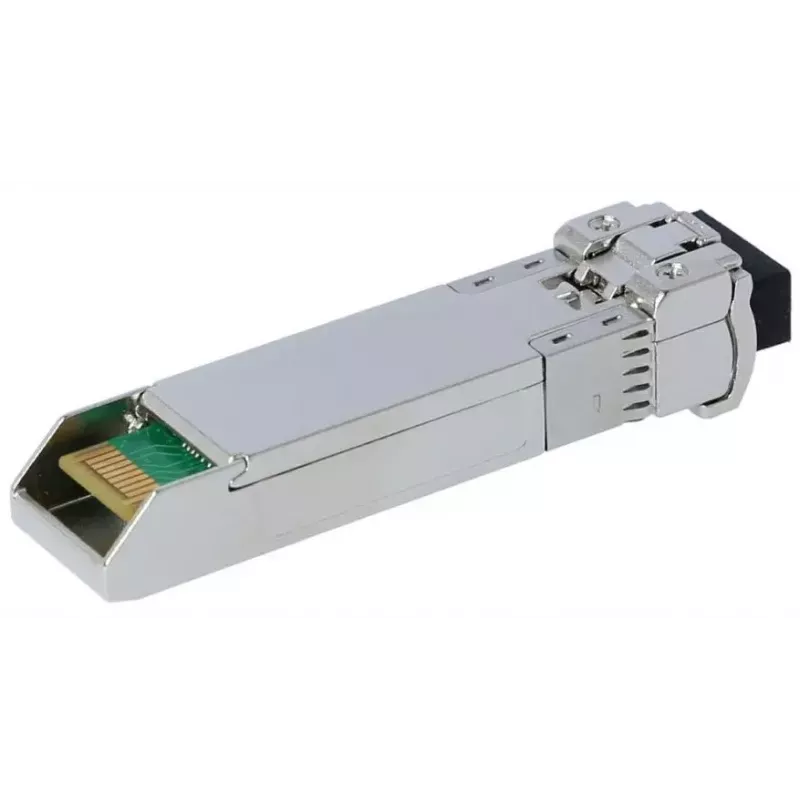

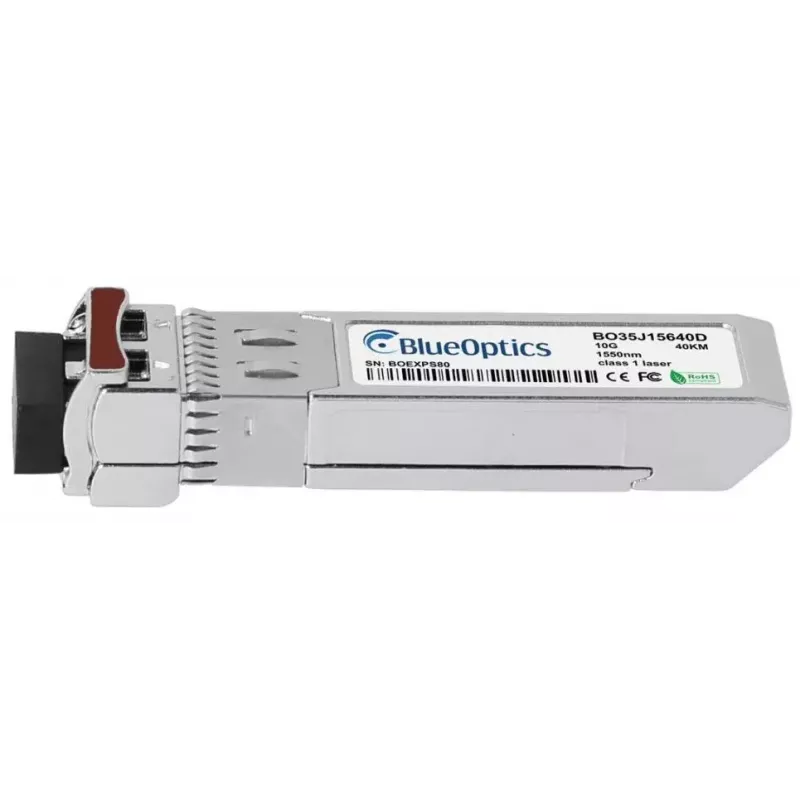

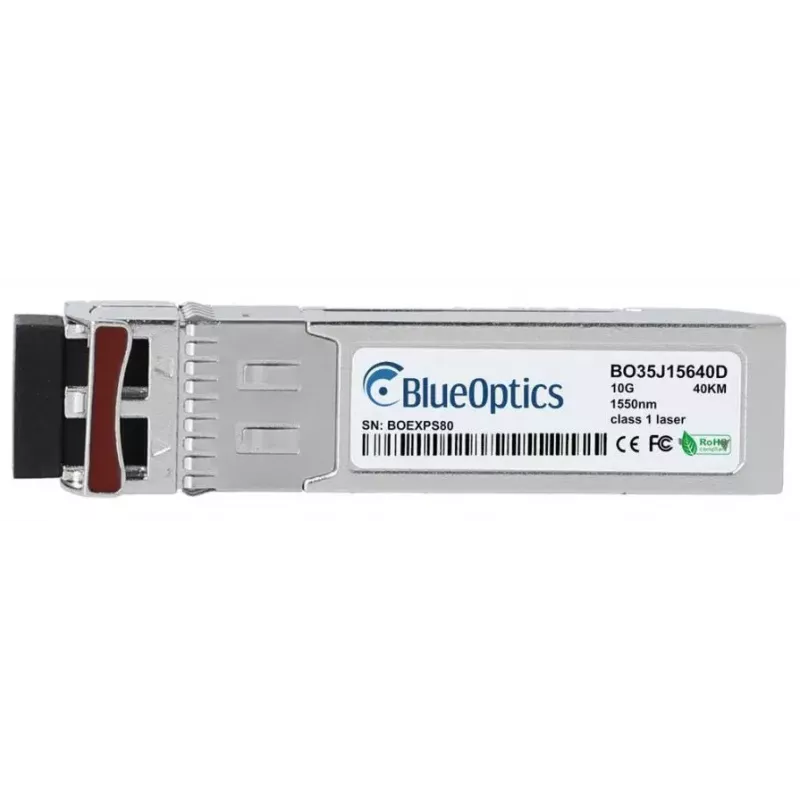

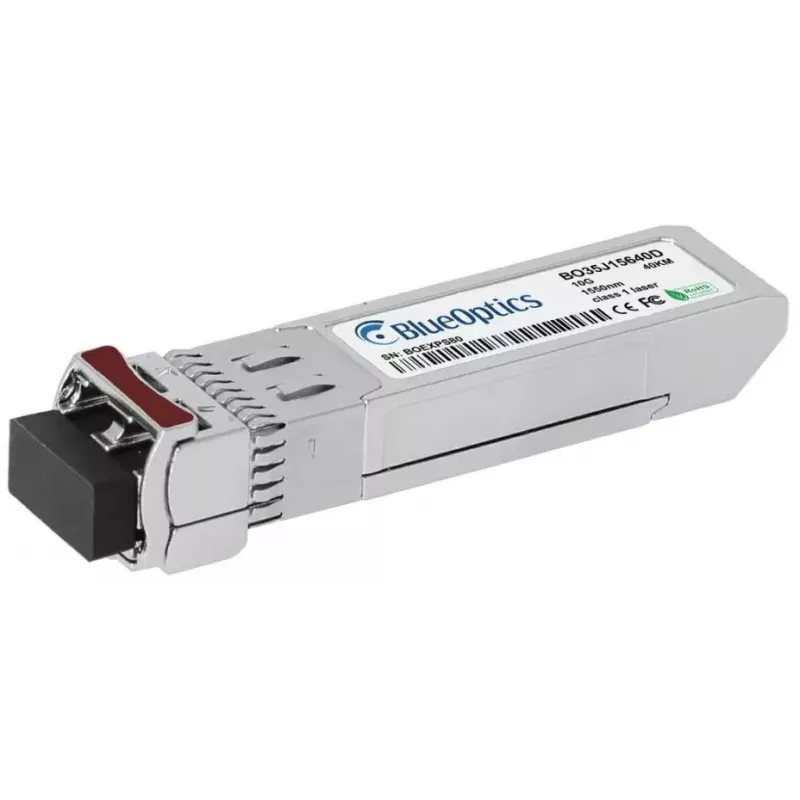

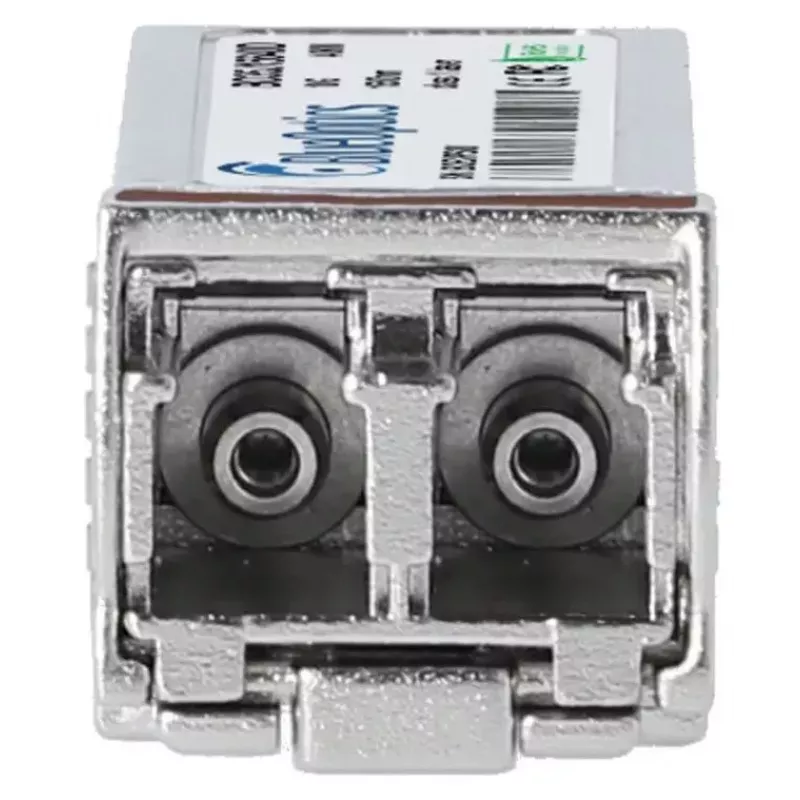

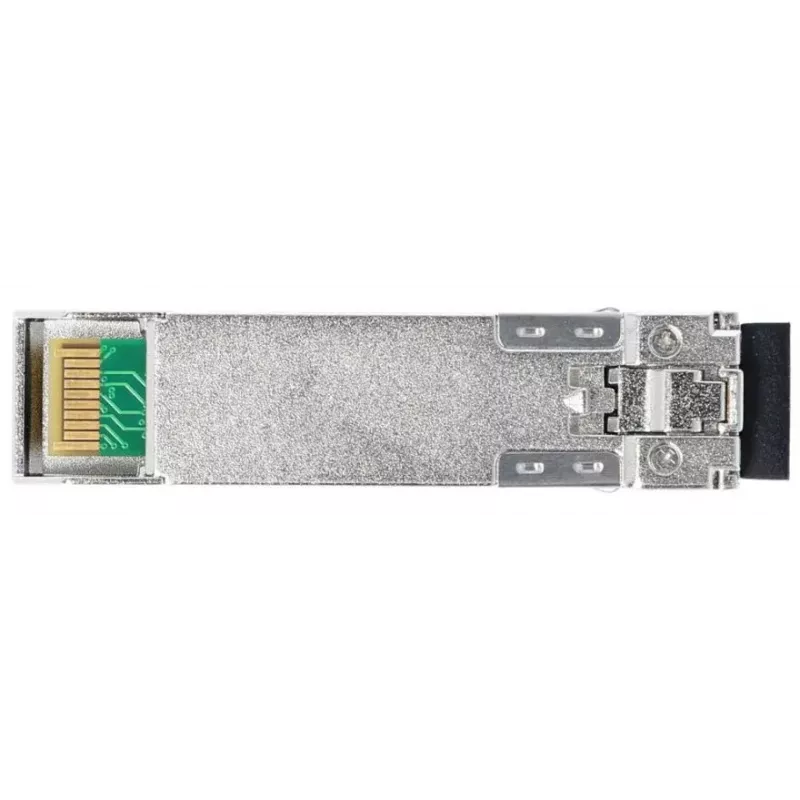

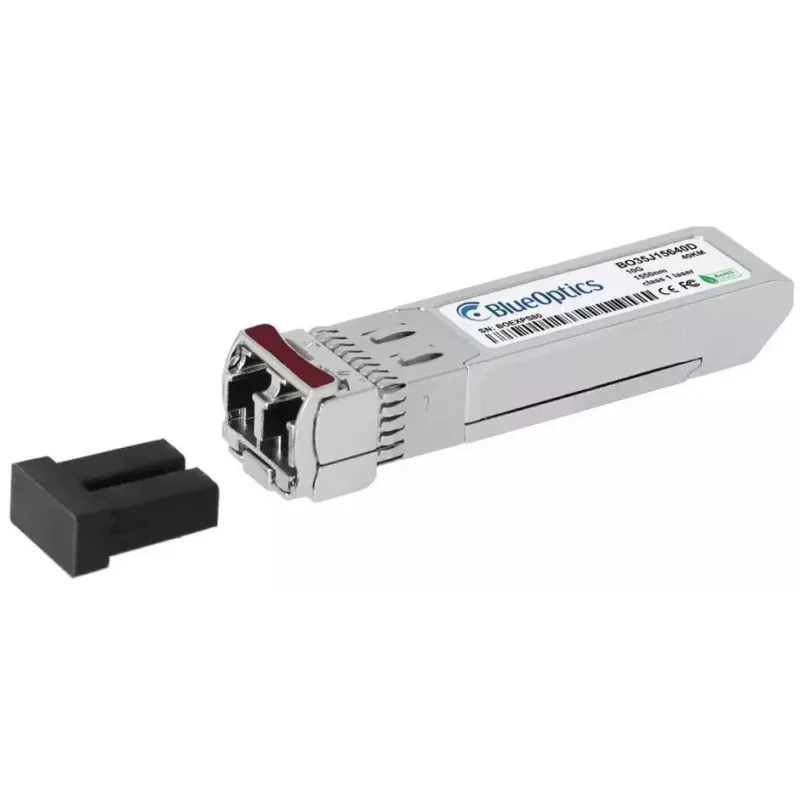

SFP+ transiiver moodul BlueOptics SFPP-10GE-ER-IT-BO 10000 Mbit/s 1550 nm

BlueOptics SFPP-10GE-ER-IT-BO on SFP+ kiudoptiline transiivermoodul, mis on loodud 10 Gbit/s andmesideühenduste jaoks ühemoodilise kiu kaudu. See töötab nominaalse lainepikkusega 1550 nm, kasutab LC duplekspistikut ja saab toite 3,3 V pingega. Metallkorpuses ja ligikaudu 2 g kaaluv moodul vastab MSA SFP+ mehaanilistele ja elektrilistele standarditele ning on ette nähtud pikamaa optilisteks ühendusteks kuni mitme kilomeetri kaugusele ühilduvates võrguseadmetes.

Eelised

See SFP+ moodul pakub standardset 10GBASE-ER optilist liidest 1550 nm saatja ja vastuvõtjaga, võimaldades kiireid ja väikese viitega ühendusi, mis on immuunsed elektromagnetiliste häirete suhtes. Kompaktne metallkorpus ja SFP+ vormitegur võimaldavad lihtsat kuumalt paigaldamist lülititesse, ruuteritesse ja salvestussüsteemidesse, mis toetavad SFP+ transiivereid. MSA spetsifikatsioonidele vastavana ühildub moodul seadmetega, mis toetavad samaväärseid 10GBASE-ER SFP+ transiivereid, ning sisaldab digitaalse diagnostika tuge, kui hostplatvorm pakub vajalikku liidest.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage BlueOptics SFPP-10GE-ER-IT-BO, sisestades SFP+ mooduli ühilduvasse SFP+ porti võrguseadmes, kui host on sisse või välja lülitatud, järgides seadme tootja juhiseid kuumalt paigaldamise kohta. Ühendage ühemoodilised LC dupleks-ühendusjuhtmed mooduli külge saate- ja vastuvõtuteede jaoks, järgides õiget polaarsust. Veenduge, et hostseade toetab 10GBASE-ER optikat, ja vajadusel lubage või kontrollige digitaalset diagnostikat (DDM/DOM) süsteemis, et jälgida toitepinget, temperatuuri, laseri eelpingevoolu ja optilisi võimsustasemeid.

Soovitused

Optimaalse jõudluse tagamiseks kasutage ühemoodilist kiudu ja kvaliteetseid LC dupleks-ühendusjuhtmeid, kontrollige ühilduvust oma võrguriistvara ja püsivaraga ning veenduge, et hostplatvorm toetab digitaalse diagnostika funktsioone, kui seire on vajalik. Järgige käsitsemisel standardseid ESD ettevaatusabinõusid ja hoidke pistiku otsapinnad puhtad, et vältida signaali kadu.
