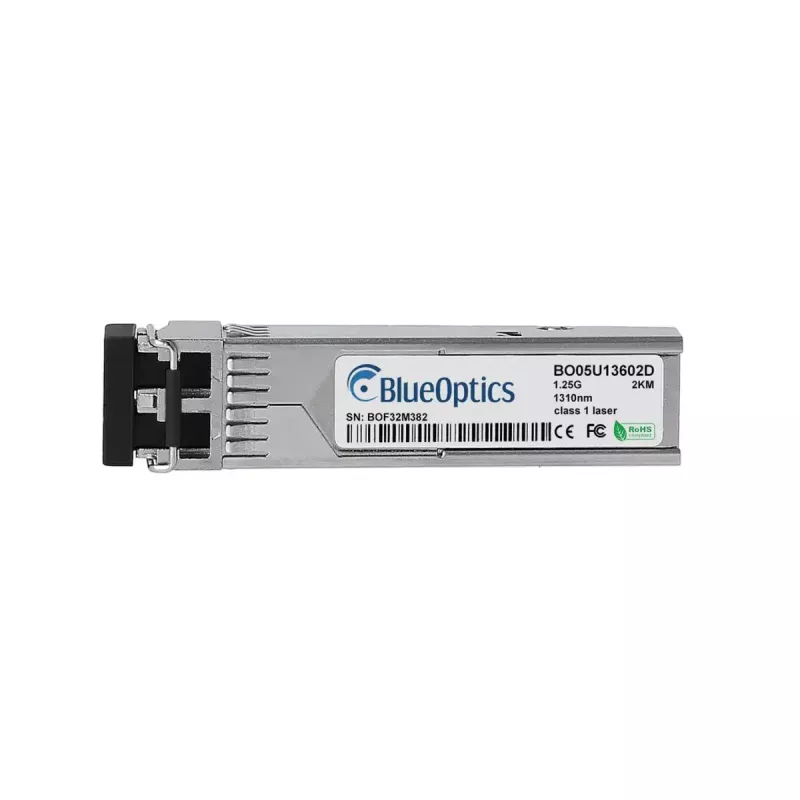

SFP transiiver moodul BlueOptics SFP-MR27D-MMX-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-MR27D-MMX-BO on väikese kujuteguriga ühendatav (SFP) fiiberoptiline transiiver-moodul, mis on mõeldud 1000BASE-X rakendustele. See toetab maksimaalset andmeedastuskiirust 1250 Mbit/s, kasutades 1310 nm lainepikkust mitmemoodilise fiibri kaudu ja LC duplekspistikut. Moodul on metallkorpuses, töötab 3,3 V sisendiga ja on kompaktse ning kerge konstruktsiooniga (u 3 g). See ühildub MSA-standardile vastavate SFP-portidega ning sobib kasutamiseks kommutaatorites, ruuterites, salvestussüsteemides ja muudes võrguseadmetes, mis toetavad standardseid SFP 1000BASE-X mooduleid.

Eelised

Moodul pakub usaldusväärset ühe lainepikkusega saatmis- ja vastuvõtutööd 1310 nm juures gigabitiste optiliste ühenduste jaoks ning toetab standardseid 1000BASE-X protokolle. Metallkorpus tagab mehaanilise vastupidavuse ja EMI-varjestuse, samas kui kerge kompaktne kujutegur lihtsustab paigaldamist SFP-pesadesse. Vastavus MSA spetsifikatsioonidele tagab laialdase koostalitlusvõime riistvaraga, mis toetab standardseid SFP transiiver-mooduleid. Moodul on mõeldud madalpinge (3,3 V) ja madala energiatarbega tööks, mis sobib tihedate võrgukeskkondade jaoks.

Sobib

• Gigabit Ethernet ühendused (1000BASE-X) üle mitmemoodilise fiibri
• Ühendused kommutaatorite, ruuterite ja salvestussüsteemide vahel
• Lühi- kuni keskmise ulatusega optilised ühendused kuni mitmemoodilise fiibri määratud vahemaani (u 2 km ühilduvates süsteemides)
• MSA-ga ühilduvate võrguseadmete SFP-portide asendamine või laiendamine

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (LC dupleks)
• Andmeedastuskiirus: kuni 1250 Mbit/s (1,25 Gbit/s)
• Töölainepikkus: 1310 nm
• Ühilduv fiibri tüüp: mitmemoodiline fiiber

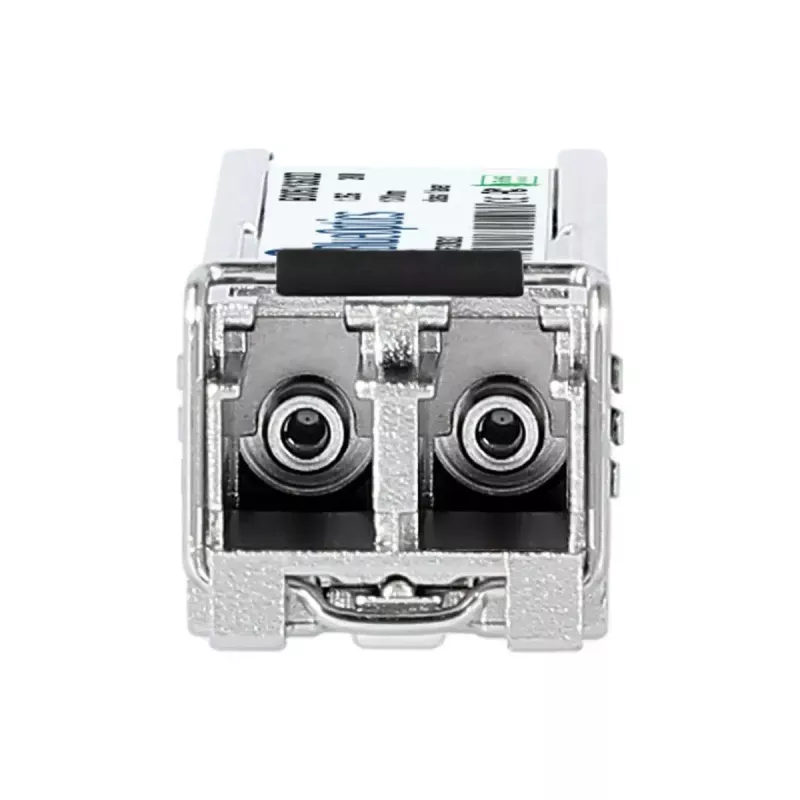

• Pistik: LC dupleks
• Toide: 3,3 V sisend
• Korpus: metall
• Kaal: ligikaudu 3 g

Kasutamine

Paigaldage transiiver-moodul võrguseadme ühilduvasse SFP-porti, kui seade on välja lülitatud, kui seadme tootja seda soovitab, või järgige kuumvahetuse juhiseid, kui see on toetatud. Ühendage LC dupleks mitmemoodilise fiibri ühenduskaabel mooduliga, tagades õige saatmis-/vastuvõtupolaarsuse. Kontrollige hostseadmes ühenduse olekut ja läbiräägitud kiirust. Kui hostseade toetab digitaalset diagnostikat (DDM/DOM), lubage või küsitlege seirefunktsioone, et lugeda toitepinget, laservoolu, optilist võimsust ja temperatuuri hoolduse ja tõrkeotsingu eesmärgil.

Soovitused

Kasutage kvaliteetseid mitmemoodilisi LC ühenduskaableid ja võimalusel testige transiiver-moodulit sihtriistvaras, et kinnitada koostalitlusvõimet. Veenduge, et hostseade toetab 1000BASE-X SFP mooduleid ja DDM/DOM funktsioone, kui on vaja kaugdiagnostikat. Järgige optiliste transiiverite käsitsemisettevaatusabinõusid: vältige fiibri otspindade puudutamist, hoidke tolmukatted peal, kui need pole ühendatud, ja järgige paigaldamisel ESD-ohutuid protseduure.
