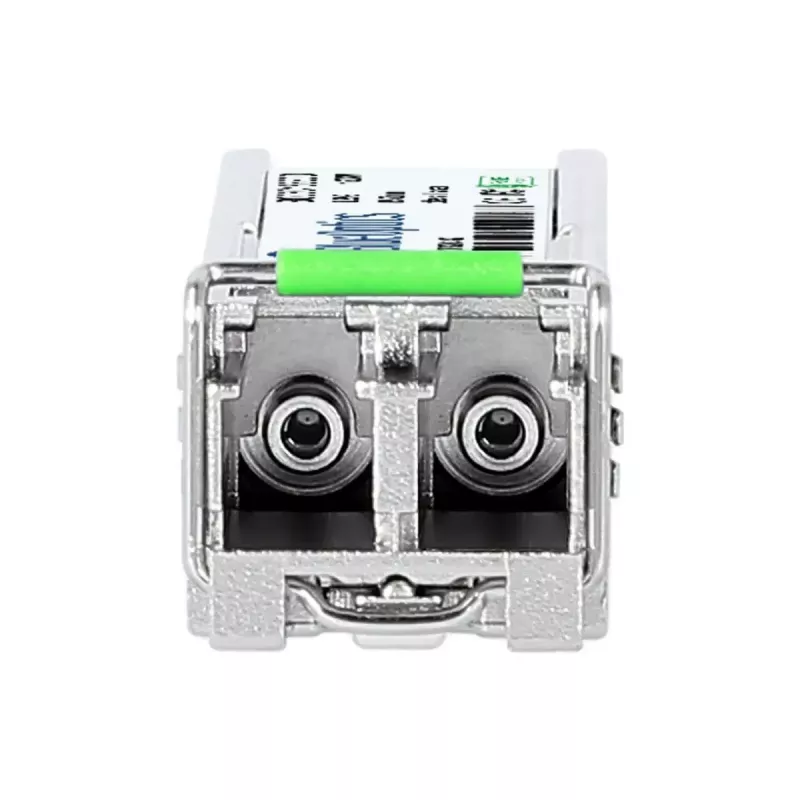

SFP transiiver moodul BlueOptics SFP-76DH-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-76DH-BO on SFP fiiberoptiline transiiverimoodul, mis on mõeldud ühemoodiliste ühenduste jaoks. See toetab maksimaalset andmeedastuskiirust 1250 Mbit/s ja töötab lainepikkusel 1550 nm. Metallkorpuses ja 3,3 V sisendpingega toitega kompaktne transiiver kaalub umbes 3 g ning kasutab LC dupleksliidest samaaegseks saatmiseks ja vastuvõtuks eraldi kiudude kaudu. Moodul järgib MSA SFP-vormiteguri konventsioone ja sobib pika ulatusega 1000BASE-ZX juurutusteks, kui see on ühendatud sobiva ühemoodilise fiiberkaabliga.

Eelised

Moodul pakub stabiilset 1,25 Gbit/s optilist ühendust lainepikkusel 1550 nm kompaktses SFP metallkorpuses, tagades ühilduvuse seadmetega, mis toetavad 1000BASE-ZX SFP transiivereid. MSA standardite järgi ehitatud moodul toetab digitaalset diagnostikat (DDM/DOM) toitepinge, laseri eelpingevoolu, saatevõimsuse, vastuvõtuvõimsuse ja temperatuuri kaugseireks, kui hostriistvara need funktsioonid avaldab. Kvaliteetsed optilised komponendid ja testitud ühilduvus aitavad kaasa pikale tööeale ja vähendavad hooldusvajadust.

Sobib

• Pika ulatusega ühemoodilised Etherneti ühendused (1000BASE-ZX)
• Ruuterite, kommutaatorite ja salvestussüsteemide ühendamine ühemoodilise fiibri kaudu
• Fiiber magistraalsegmendid ja punkt-punkti ühendused kuni pikkade vahemaadeni sobiva fiibriga
• Keskkonnad, mis nõuavad optilist kaugdiagnostikat ja -seiret

Peamised tehnilised andmed

• Liidese tüüp: SFP (LC dupleks)
• Andmeedastuskiirus: kuni 1250 Mbit/s (1,25 Gbit/s)
• Töölainepikkus: 1550 nm
• Toide: 3,3 V sisend
• Korpus: metall
• Kaal: umbes 3 g
• Toetab digitaalset diagnostikaseiret (DDM/DOM) vastavalt SFF-8472-le, kui host seda toetab
• Mõeldud ühemoodilise fiibri jaoks

Kasutamine

Sisestage BlueOptics SFP-76DH-BO toetatud võrguseadme SFP porti, veendudes õiges orientatsioonis ja kindlas kinnituses, kuni moodul lukustub. Ühendage LC dupleks ühemoodilised patch-kaablid saate- ja vastuvõtuportidesse, jälgides õiget fiibri polaarsust. Lülitage hostseade sisse; ühenduse olek peaks läbirääkimisi pidama sobival kiirusel, kui ühendatud seade toetab 1000BASE-ZX. Kui host toetab DDM/DOM, kasutage selle haldusliidest reaalajas diagnostikaparameetrite lugemiseks seireks ja tõrkeotsinguks.

Soovitused

Kasutage väikese kaoga ühemoodilist fiibrit ja kaugülekandeks hinnatud LC duplekspistikuid 1550 nm juures, et saavutada oodatav ühenduse kaugus ja jõudlus. Veenduge, et võrguriistvara püsivara või draiver toetab kolmanda osapoole SFP-mooduleid ja DDM/DOM-juurdepääsu, kui kaugdiagnostika on nõutav. Käsitsege optilisi liideseid tolmukorkidega, kui need pole ühendatud, ning järgige paigaldamisel ESD ettevaatusabinõusid.
