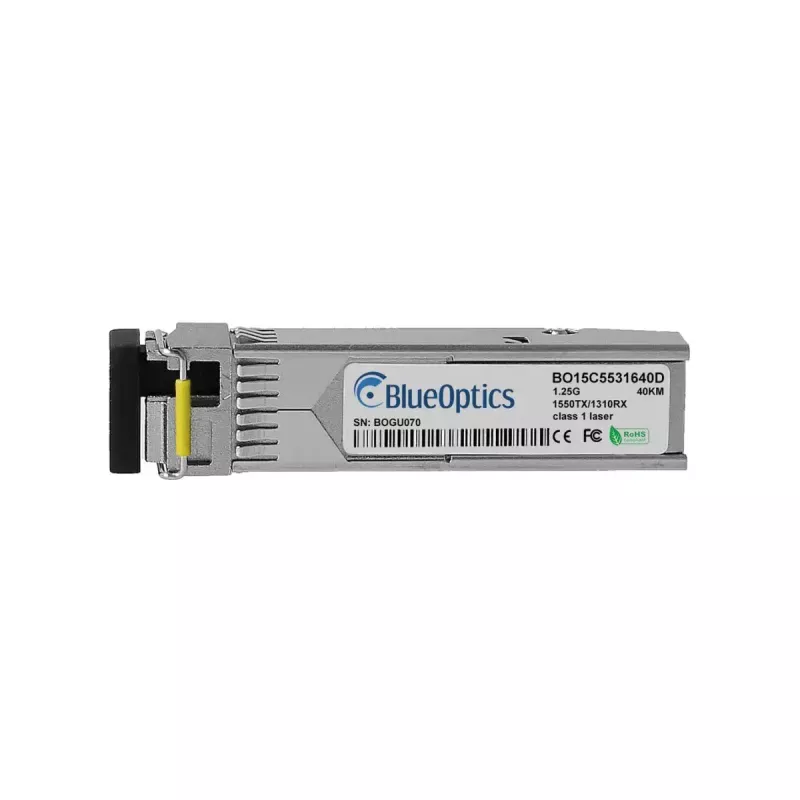

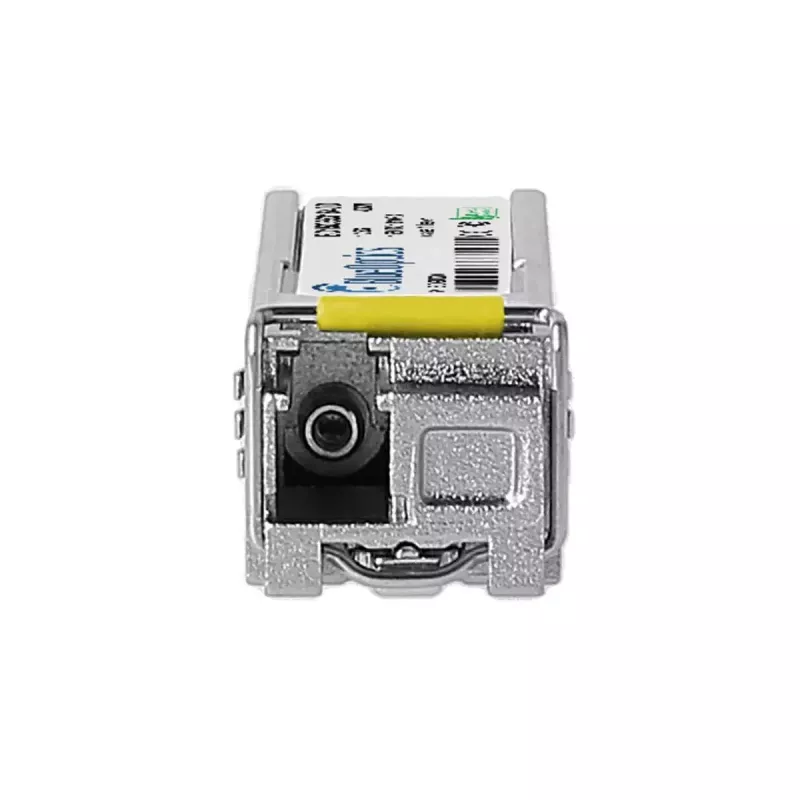

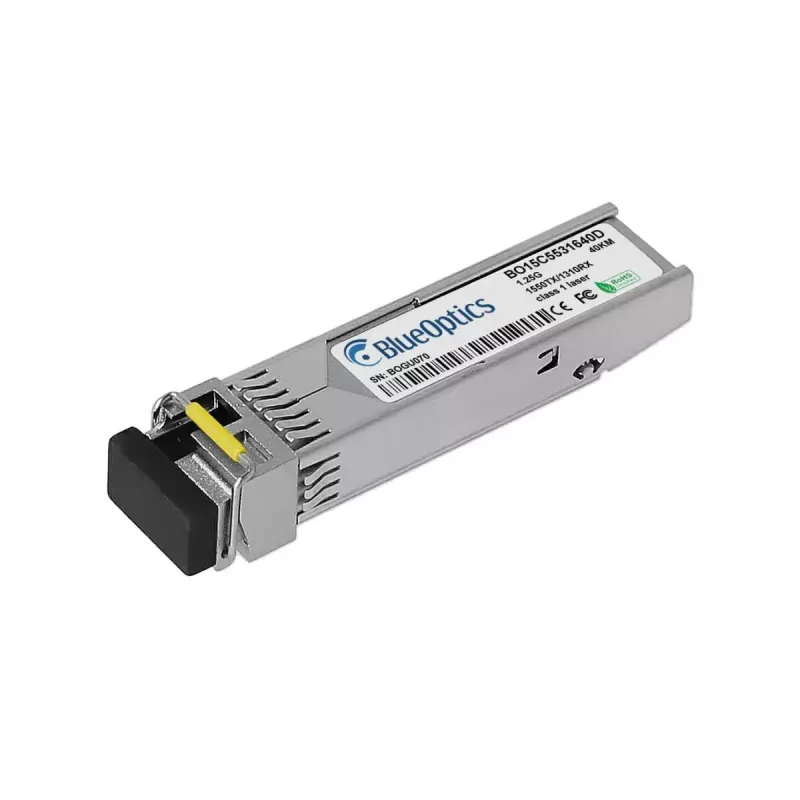

SFP transiiver moodul BlueOptics SFP-4360-BO 1250 Mbit/s

BlueOptics SFP-4360-BO on SFP fiiberoptiline transiivermoodul, mis on mõeldud 1,25 Gbit/s (1250 Mbit/s) andmeedastuseks ühemoodilise kiu kaudu. Metallkorpuses ja umbes 3 g kaaluv moodul töötab 3,3 V toitega ning toetab kuni 40 km pikkusi ühendusi LC simplex-tüüpi kiuliidesega. Transiiver ühildub standardsete SFP-portidega ning järgib üldisi MSA mehaanilisi ja elektrilisi nõudeid, et seda saaks kuumalt vahetatavana sisestada kommutaatoritesse, ruuteritesse ja muudesse võrguseadmetesse.

Eelised

See moodul pakub kompaktset, tööstusstandardile vastavat SFP-vormingut koos metallkorpuse mehaanilise vastupidavuse ja termilise stabiilsusega. Toetus kuni 1250 Mbit/s kiirusele ja ühemoodiline töö kuni 40 000 m kaugusele võimaldab kasutada seda linna- ja ülikoolilinnakuvõrkudes. Väike kaal ja 3,3 V toide muudavad transiiveri lihtsalt integreeritavaks olemasolevasse riistvarasse, mis aktsepteerib SFP-mooduleid. Moodul kasutab simplex LC optilist pistikut signaalide saatmiseks ja vastuvõtmiseks ühe kiu kaudu, kasutades saatmiseks ja vastuvõtuks erinevaid lainepikkusi.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Lülitage seade välja või järgige hostseadme kuumvahetusprotseduuri, seejärel sisestage BlueOptics SFP-4360-BO tühja SFP-pessa, kuni see fikseerub. Ühendage sobiv ühemoodiline LC simplex patch-kaabel transiiverite vahel või patch-paneeliga, jälgides saatja- ja vastuvõtjaotste õiget orientatsiooni. Kontrollige hostseadmes ühenduse olekut ja veenduge, et port on konfigureeritud oodatud kiirusele ja protokollile. Kui süsteem nõuab, lubage või kontrollige digitaalset diagnostikaseiret (DDM/DOM), et hostist optilisi parameetreid jälgida.

Soovitused

Kasutage optimaalse ulatuse ja signaalikvaliteedi saavutamiseks nõutud vahemaa jaoks hinnatud ühemoodilist kiudu ning kvaliteetseid LC patch-juhtmeid. Kinnitage hosti ühilduvus standardsete SFP-moodulitega ja kui on vaja seiret, veenduge, et host toetab DDM/DOM-i, et pääseda ligi pinge-, temperatuuri- ja optilise võimsuse mõõdikutele. Vältige kiu painutamist üle selle minimaalse painderaadiuse ning käsitsege moodulit paigaldamise ja eemaldamise ajal ESD-ohutusnõudeid järgides.
