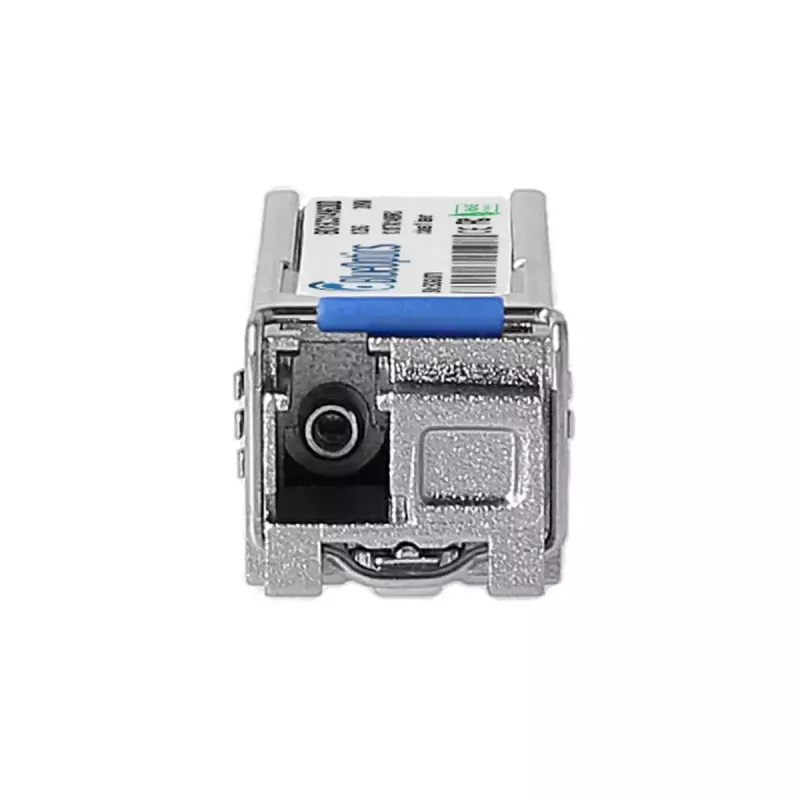

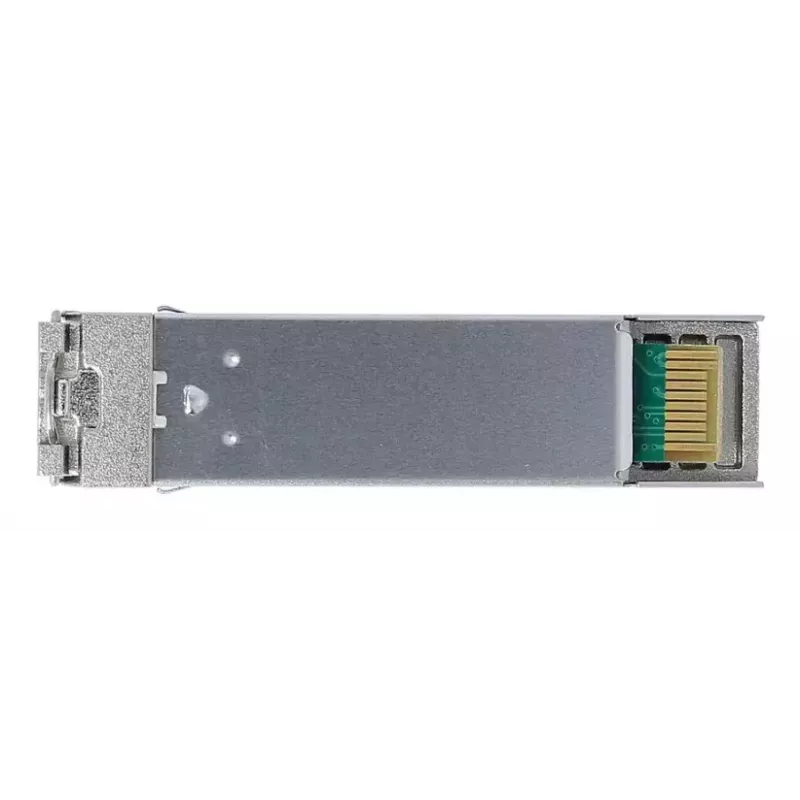

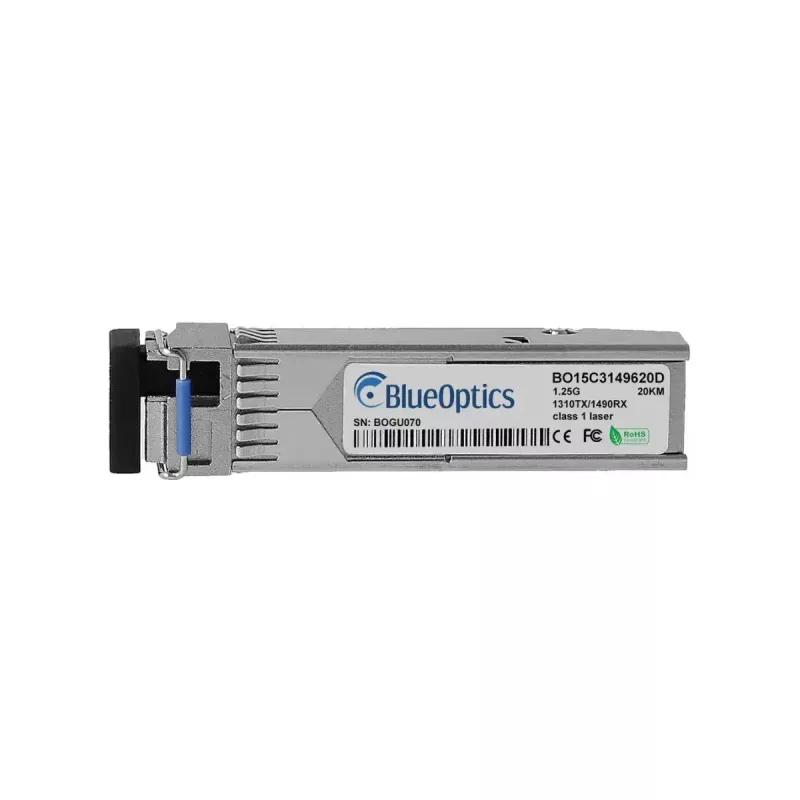

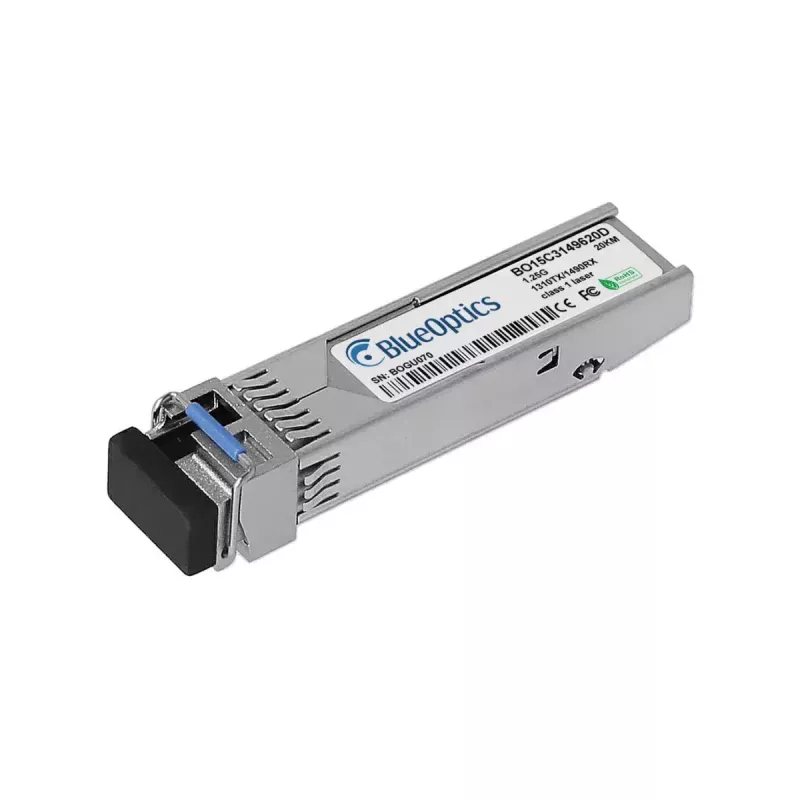

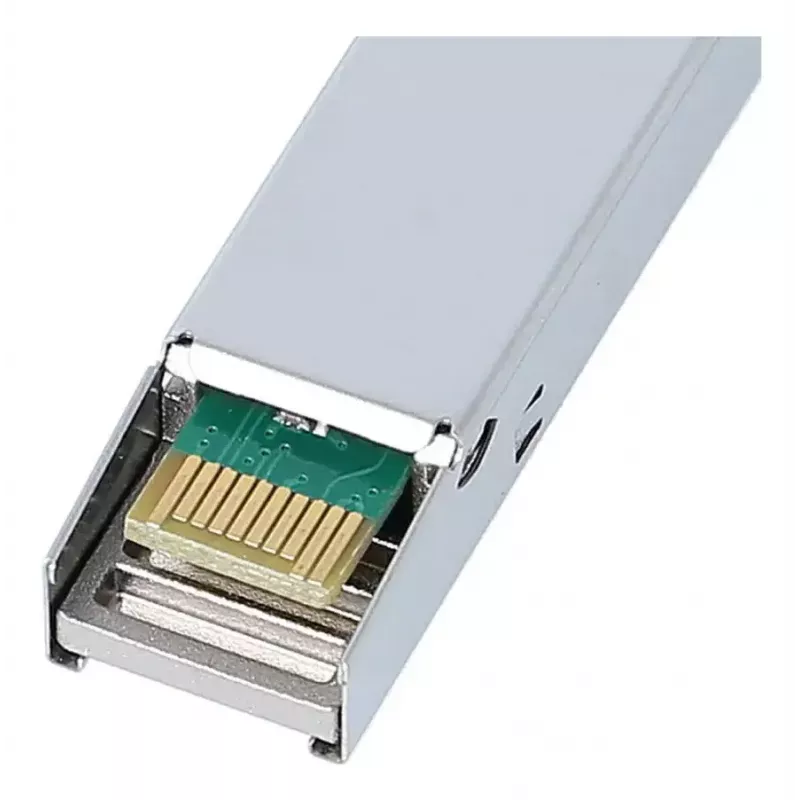

SFP transiiver moodul BlueOptics H-BX20-SFP/A-U-BO 1250 Mbit/s

BlueOptics H-BX20-SFP/A-U-BO on SFP transiiver moodul, mis on mõeldud ühekiulistele optilistele ühendustele maksimaalse andmeedastuskiirusega 1250 Mbit/s. Moodul kasutab LC Simplex liidest ja rakendab kahesuunalist 1000BASE-BX-U topoloogiat: saadab lainepikkusel 1310 nm ja võtab vastu lainepikkusel 1490 nm. transiiver on ehitatud MSA-ühilduvate mõõtmete ning elektriliste/optiliste liidestega, kaalub ligikaudu 20 g ja on hõbedase viimistlusega. Keskmise riketevahelise ajaga (MTBF) 3 000 000 tundi on moodul suunatud pidevale tööle tavalistes võrguseadmetes, mis aktsepteerivad SFP-vorminguga transiivereid.

Eelised

H-BX20-SFP/A-U-BO pakub kompaktset SFP-vormingut, mis ühildub paljude kommutaatorite, ruuterite ja salvestussüsteemidega, mis toetavad 1000BASE-BX-U mooduleid. Selle LC Simplex pistik ja kahesuunalised saate-/vastuvõtulainepikkused võimaldavad ühekiulisi juurutusi, kus eraldi saate- ja vastuvõtukiude pole saadaval. Moodul vastab MSA standarditele mehaanilise ja optilise ühilduvuse osas ning sisaldab digitaalset diagnostikaseiret (DDM/DOM), mis võimaldab reaalajas jälgida toitepinget, laseri eelpingevoolu, saatevõimsust, vastuvõtuvõimsust ja temperatuuri. Kasutades komponente tunnustatud optika- ja kiibitootjatelt, on transiiver mõeldud pikaks tööeaks ja stabiilseks optiliseks jõudluseks.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage H-BX20-SFP/A-U-BO, sisestades SFP-mooduli ühilduva võrguseadme vabasse SFP-porti, kuni see klõpsatab kinni. Ühendage sobiva polaarsusega LC Simplex kiudoptiline patch-kaabel transiiveri LC-pistikusse. Veenduge, et kaugtransiiver kasutab ühekiuliseks tööks täiendavat BX-lainepikkuste paari (saade/vastuvõtt). Kontrollige, et hostseade toetab 1000BASE-BX-U-d, ja vajadusel lubage DDM/DOM-seire seadme haldusliideses, et lugeda reaalajas diagnostilisi väärtusi. Lülitage seade sisse ja kontrollige ühenduse olekut ning andmeedastuskiirust seadme pordiindikaatorite või halduskonsooli kaudu.

Soovitused

Kasutage kvaliteetset ühemoodilist kiudu ja transiiveri lainepikkusplaaniga sobivaid LC Simplex patch-kaableid, et saavutada eeldatav ulatus ja võimsusvarud. Kontrollige ühilduvust konkreetse võrguseadme tootja ja platvormiga; kui on vaja kaugdiagnostikat, veenduge, et hostseade toetab DDM/DOM-i diagnostikaparameetritele juurdepääsuks. Järgige ESD-ohutusabinõusid SFP-mooduli käsitsemisel ja hoidke tolmukatted pistikutel kuni ühendamiseni, et minimeerida saastumist.
