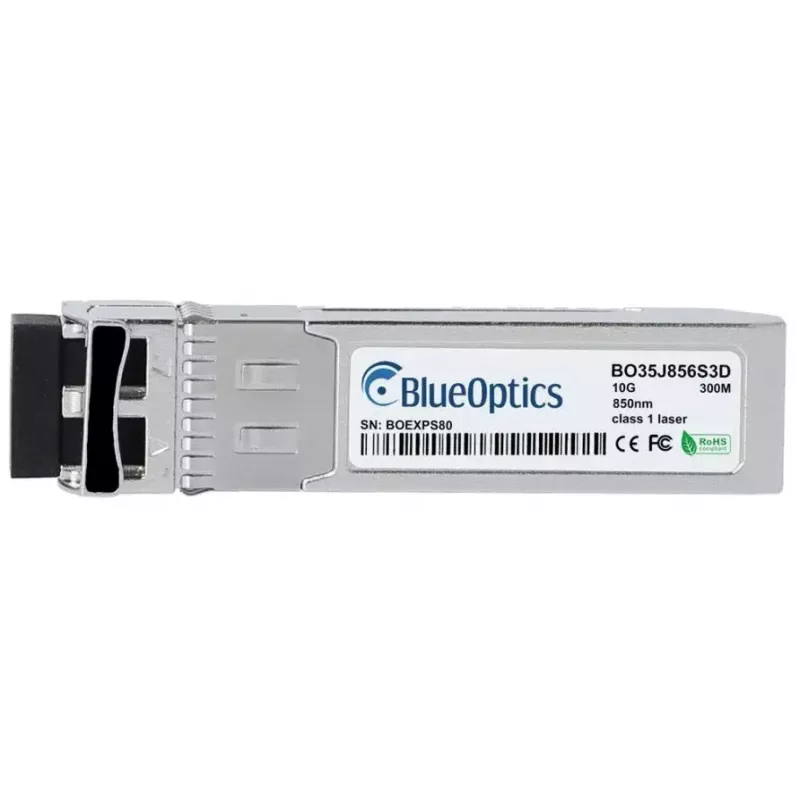

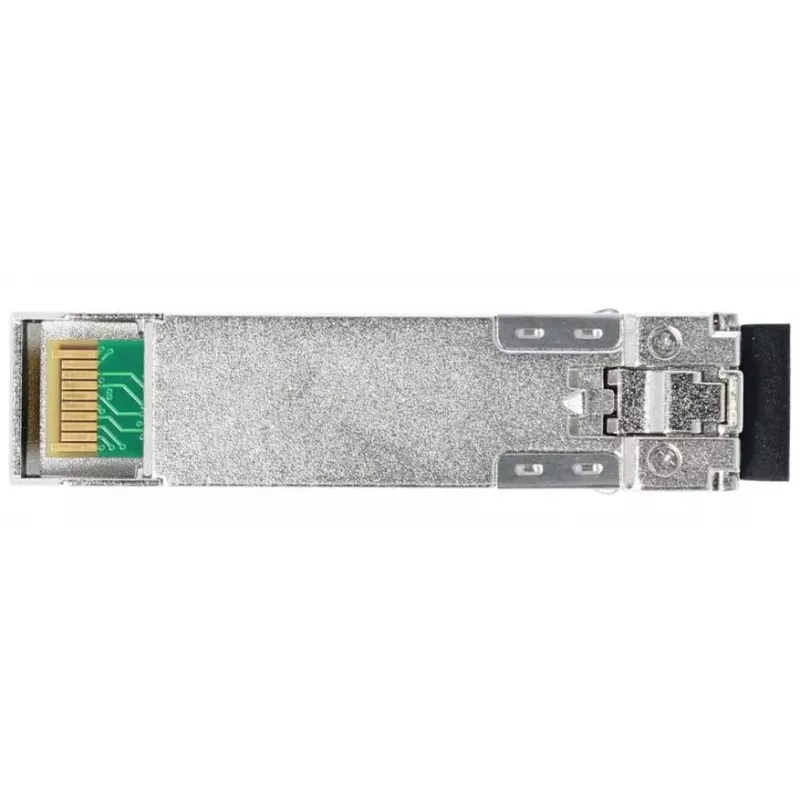

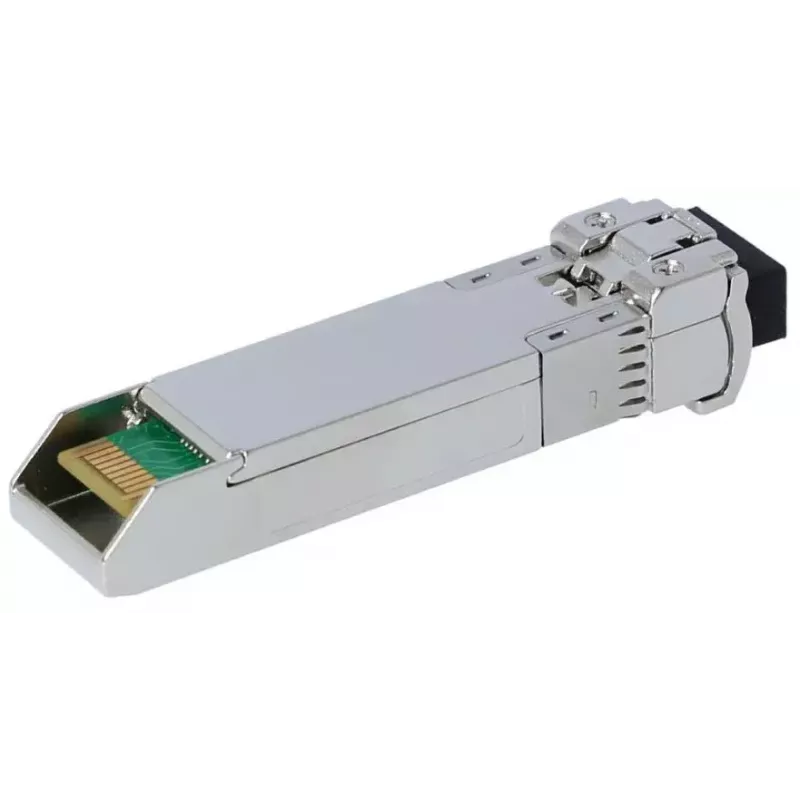

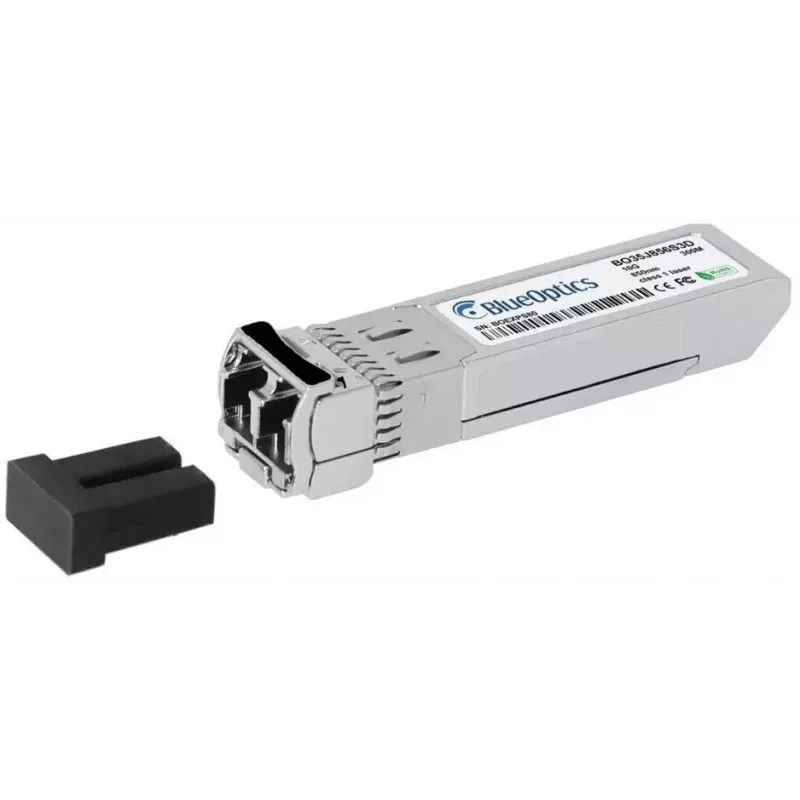

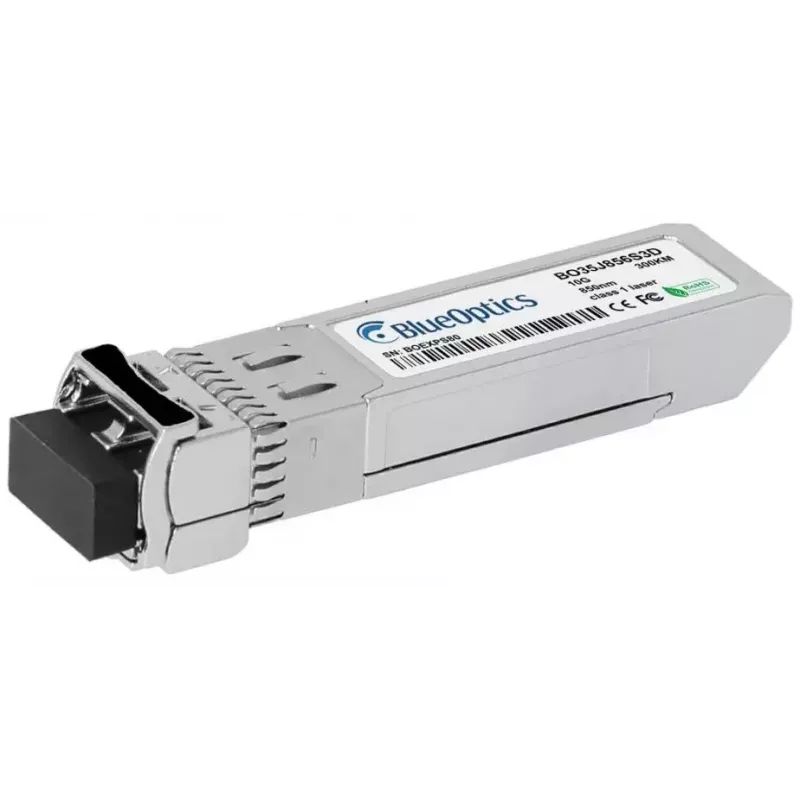

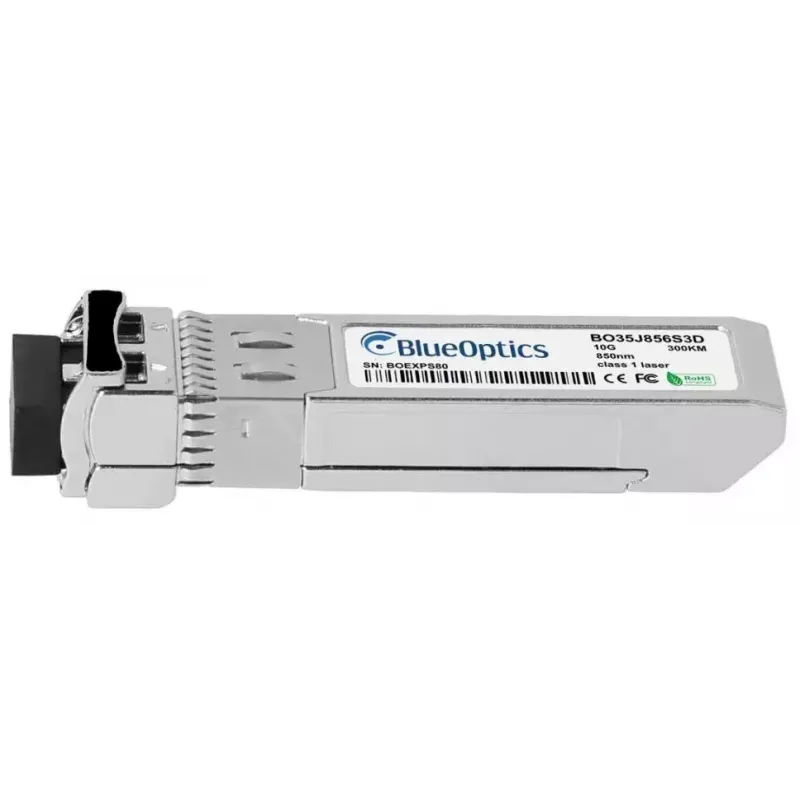

SFP+ transiiver moodul BlueOptics AFBR-709SMZ-SF1-BO 300m Alumiinium

BlueOptics AFBR-709SMZ-SF1-BO on 10G SFP+ fiiberoptiline transiiver moodul, mis on mõeldud lühimaa mitmekiulise fiibri ühendustele kuni 300 meetrit. Alumiiniumist korpuses, kaaluga umbes 20 grammi, toetab see moodul 10GBASE-SR edastust, kasutades 850 nm VCSEL optikat ja LC duplekspistikut vastavalt MSA standarditele. See ühildub riistvaraplatvormidega, mis aktsepteerivad Avago AFBR-709SMZ-SF1 stiilis mooduleid, ning toetab levinud protokolle nagu Ethernet ja Fibre Channel over Ethernet kiirustel kuni 10 Gbit/s.

Eelised

Moodul ühendab kompaktse SFP+ vormiteguri alumiiniumkorpuse mehaanilise vastupidavuse ja soojusliku jõudlusega, jäädes samas kergeks ja lihtsaks paigaldada. See rakendab tööstusstandardi elektrilisi ja optilisi liideseid, võimaldades laialdast hankija ühilduvust süsteemides, mis toetavad Avago AFBR-709SMZ-SF1 ühilduvaid transiivereid. Sisseehitatud digitaalne diagnostika (DDM/DOM) pakub reaalajas jälgimist toitepinge, laseri eelpingevoolu, saatevõimsuse, vastuvõtuvõimsuse ja temperatuuri kohta, lihtsustades hooldust ja rikete leidmist.

Sobib

• Lühimaa 10G ühendustele mitmekiulise fiibri kaudu (kuni 300 m)
• Andmekeskuse top-of-rack lülitid ja ruuterid SFP+ portidega
• Salvestusvõrgud ja serveritevahelised ühendused kasutades 10GBASE-SR
• Lülitite, jaotuspanelide ja optiliste jaotusraamide vahelised ühendused

Peamised spetsifikatsioonid

• Vormitegur: SFP+
• Lainepikkus: 850 nm (VCSEL saatja ja vastuvõtja)
• Maksimaalne kaugus: kuni 300 meetrit mitmekiulisel fiibril

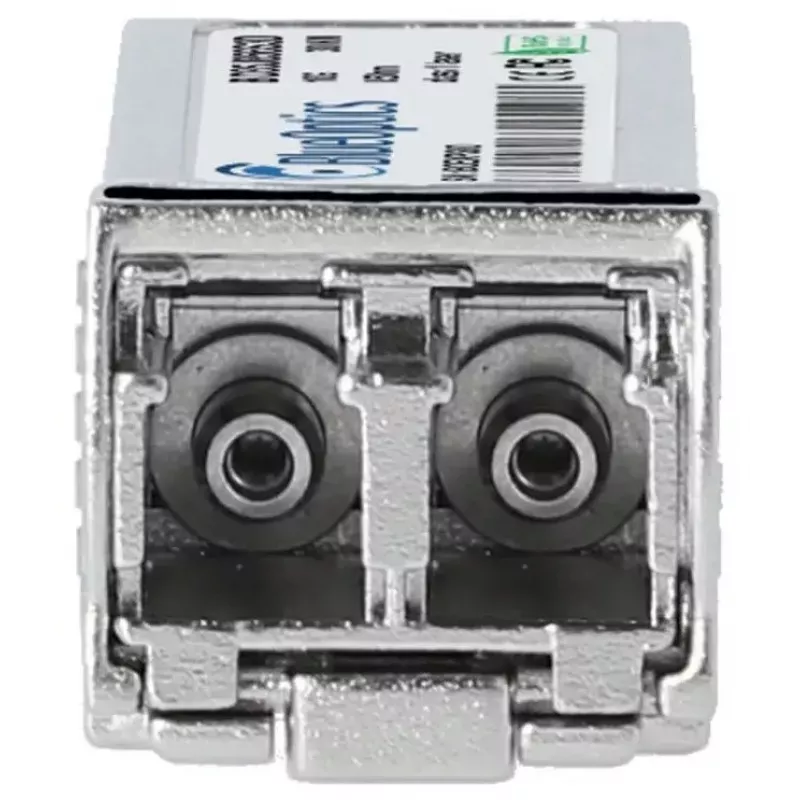

• Pistiku tüüp: LC dupleks
• Toetatud andmeedastuskiirus: kuni 10 Gbit/s (10GBASE-SR)
• Korpuse materjal: alumiinium
• Kaal: u. 0,02 kg
• Digitaalne diagnostika: DDM/DOM (MSA SFF-8472 ühilduv)

Kasutamine

Paigaldage transiiver SFP+ porti, joondades mooduli riivi hostipordiga. Ühendage LC dupleks mitmekiuline ühendusjuhe mooduliga, järgides õiget saatmise/vastuvõtu suunda. Veenduge, et hostseadme püsivara toetab Avago AFBR-709SMZ-SF1 ühilduvaid SFP+ mooduleid ja vajadusel lubage DDM/DOM hosti tarkvaras. Pärast sisestamist kontrollige hostseadmel lingi olekut ja läbiräägitud kiirust ning kinnitage optiline võimsus ja signaali terviklikkus DDM parameetrite kaudu, kui need on saadaval.

Soovitused

Kasutage OM3/OM4 mitmekiulist fiibrit optimaalse ulatuse ja varu saavutamiseks 10 Gbit/s juures, hoidke pistiku otspinnad puhtad ja kontrollige neid enne ühendamist ning vältige liigseid painutusi või pinget fiiberkaablitel. Kui koostalitlusvõime on kriitiline, valideerige moodul konkreetses lülitis või ruuteri mudelis enne suuremahulist kasutuselevõttu ja jälgige DDM väärtusi varajaste lagunemismärkide tuvastamiseks.
