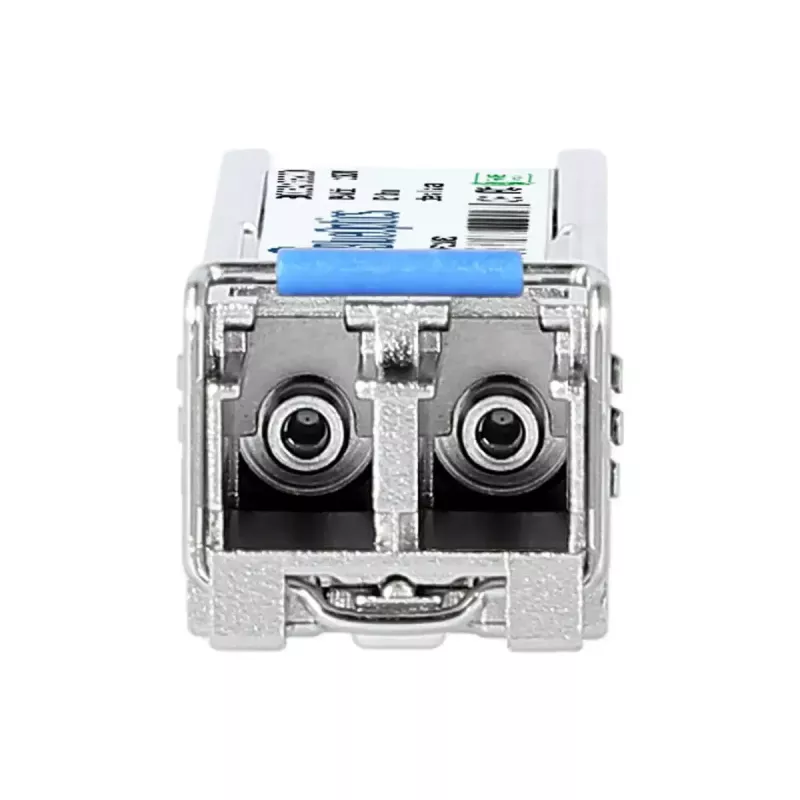

SFP transiiver module BlueOptics SP-03-IR1-CDFN-BO 155 Mbit/s 1310 nm

BlueOptics SP-03-IR1-CDFN-BO on SFP fiiberoptiline transiiver, mis on mõeldud ühemoodiliste optiliste linkide jaoks. See toetab maksimaalset andmeedastuskiirust 155 Mbit/s lainepikkusel 1310 nm ning kasutab LC duplex-pistikut samaaegseks saatmiseks ja vastuvõtuks eraldi kiududel. Moodulil on metallkorpus, kompaktne SFP vormitegur 3,3 V toitepingega ja kerge konstruktsioon kaaluga umbes 2 g, mis teeb selle sobivaks integreerimiseks lülititesse, ruuteritesse ja muudesse võrguseadmetesse, mis järgivad MSA SFP standardeid.

Eelised

Moodul tagab usaldusväärse ühemoodilise ülekande kuni 100BASE-LX rakenduste jaoks määratud kauguseni, säilitades madala energiatarbe tänu 3,3 V tööpingele. Metallkorpus aitab kaasa mehaanilisele vastupidavusele ja soojuseraldusele. Transiiver on loodud ühilduma suuremate riistvaraplatvormidega, mis toetavad vastavat 100BASE-LX SFP standardit, ning see sisaldab digitaalset diagnostikat (DDM/DOM), kui vastuvõtuseade seda funktsiooni võimaldab, võimaldades reaalajas jälgida toitepinget, laseri eelpingevoolu, optilist väljund- ja sisendvõimsust ning temperatuuri.

Sobib

• 100BASE-LX Ethernet ühendused üle ühemoodilise kiu
• Lülititevahelised ja lülitilt ruuterile üleslingid
• Etherneti kiudkanal (FCoE) ja pärand SDH/SONET rakendused kuni 155 Mbit/s
• Võrguseadmed, mis nõuavad MSA-ühilduvaid SFP mooduleid LC duplex-pistikutega

Peamised tehnilised andmed

• Liidese tüüp: SFP (väikese vormiteguriga sisestatav)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Lainepikkus: 1310 nm (ühemoodiline)
• Pistik: LC duplex
• Toitepinge: 3,3 V
• Korpus: metall
• Kaal: umbes 2 g

Kasutusjuhend

Paigaldage transiiver ühilduva lüliti, ruuteri või mõne muu võrguseadme SFP pesasse, kui vastuvõttev seade on välja lülitatud või vastavalt müüja juhistele kuumvahetuse kohta. Ühendage LC duplex ühemoodilised fiiberoptilised patch-juhtmed moodulisse, jälgides saatja- ja vastuvõtukiudude õiget orientatsiooni. Veenduge, et vastuvõttev seade toetab 100BASE-LX tööd, ja vajadusel lubage või kontrollige digitaalset diagnostikat (DDM/DOM) seadme haldusliideses, et jälgida tööparameetreid. Järgige käsitsemisel standardseid elektrostaatilise lahenduse (ESD) ettevaatusabinõusid ja vältige kiudude painutamist üle nende minimaalse painderaadiuse.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC duplex patch-juhtmeid ja võimalusel testige ühilduvust sihtriistvara platvormil enne suuremahulist kasutuselevõttu. Veenduge, et vastuvõttev seade toetab DDM/DOM-i, kui on vaja kaugseiret, ning hoidke pistiku otsapinnad puhtad, et säilitada signaali terviklikkust ja ühenduse saadavust.
