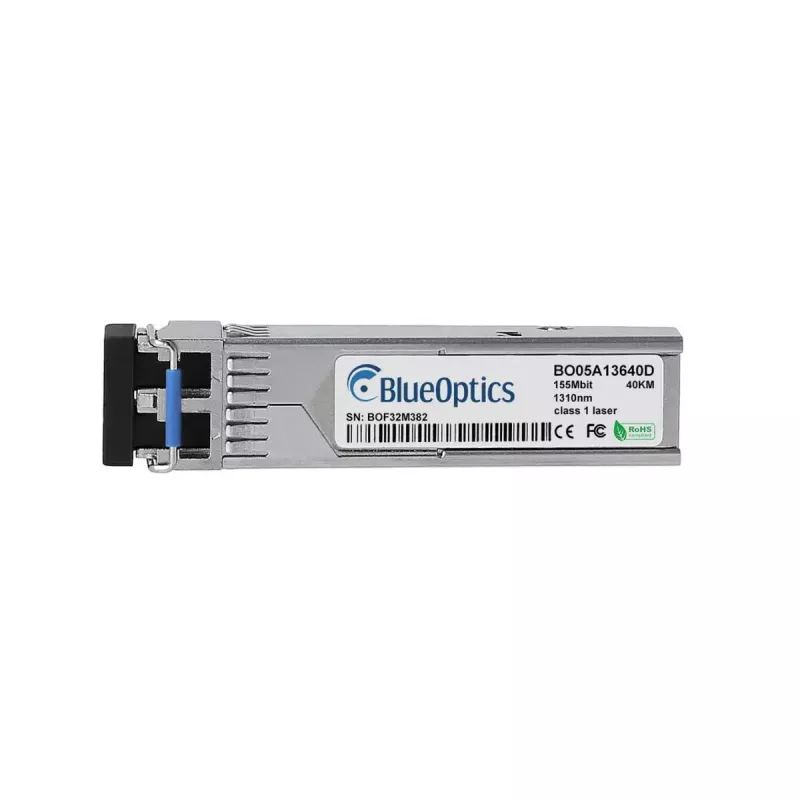

SFP transiiver module BlueOptics SFP100SM30-W-BO 155 Mbit/s 1310 nm

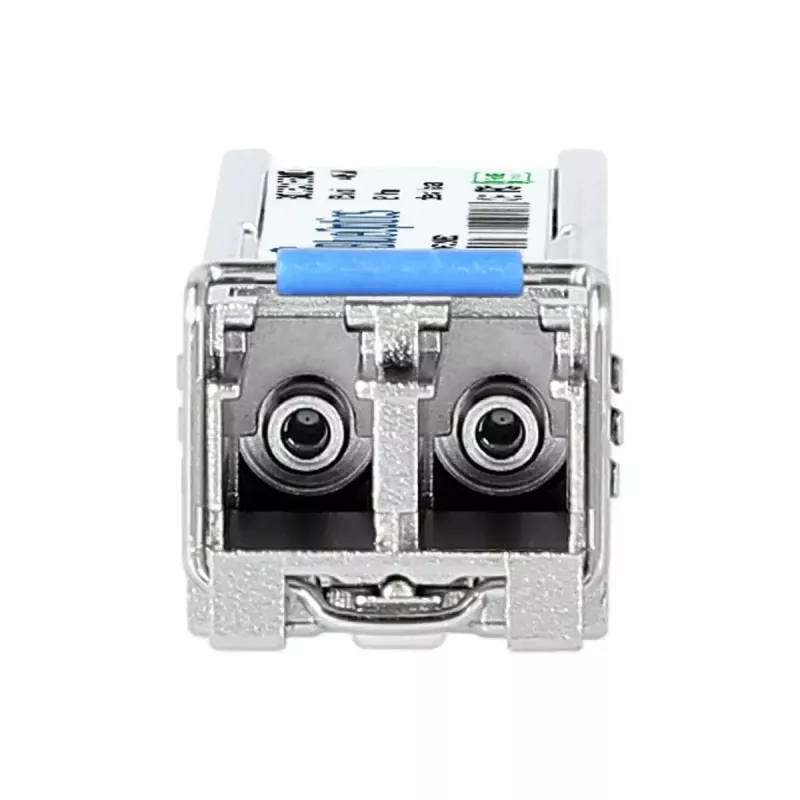

BlueOptics SFP100SM30-W-BO on ühemoodilise kiu SFP-transiivermoodul, mis on mõeldud 100BASE-LH rakenduste jaoks maksimaalse andmeedastuskiirusega 155 Mbit/s ja töölainepikkusega 1310 nm. Moodul kasutab LC-dupleks optilist liidest ja metallkorpust ning töötab sisendpingel 3,3 V, kaaludes umbes 3 g. See toetab kuni umbes 40 km edastuskaugust ühemoodilise kiu kaudu ja ühildub riistvaraga, mis järgib MSA SFP-vormiteguri standardeid.

Eelised

Moodul tagab stabiilsed optilised ühendused madala vastuvõtlikkusega elektromagnetilistele häiretele tänu kiudülekandele ja LC-duplekspistikule, mis toetab samaaegseid saate- ja vastuvõtukanaleid. Selle metallkorpus pakub mehaanilist töökindlust ja paremat soojuslikku jõudlust. Transiiver on toodetud MSA standardite kohaselt ja ühildub paljude võrgukommutaatorite, ruuterite ja salvestussüsteemidega, mis aktsepteerivad SFP 100BASE-LH mooduleid. Kompaktne ja kerge disain lihtsustab paigaldamist ja asendamist tihedates võrgukeskkondades.

Sobib

• Pikamaa Etherneti ühendusteks ühemoodilise kiu kaudu (kuni ~40 km)
• Ühendused kommutaatorite, ruuterite ja optiliste ristühenduspaneelide vahel
• Fibre Channel over Ethernet või SDH/SONET rakendusteks kuni 155 Mbit/s
• Võrguseadmete uuendamine või rikkis SFP-moodulite asendamine

Tehnilised andmed

• Liidese tüüp: SFP (LC-dupleks)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Lainepikkus: 1310 nm (saade ja vastuvõtt)
• Kandja: ühemoodiline kiud
• Tööpinge: 3,3 V
• Korpus: metall
• Tüüpiline ulatus: kuni umbes 40 km (sõltuvalt kiust ja lingieelarvest)
• Kaal: ~0,003 kg
• Toetab digitaalset diagnostikaseiret (DDM/DOM), kui hostriistvara seda toetab

Kasutusjuhend

Paigaldage BlueOptics SFP100SM30-W-BO, sisestades mooduli ühilduva võrguseadme SFP-pessa, kuni see fikseerub. Ühendage LC-dupleks ühemoodilised kiudoptilised ühenduskaablid mooduli saate- ja vastuvõtupistikupesadesse, jälgides õiget TX/RX suunda. Veenduge, et hostseade on konfigureeritud soovitud Etherneti või protokolli seadistustele ja et SFP-pesa toetab 100BASE-LH tööd. Kui host toetab DDM/DOM-i, jälgige haldusliidese kaudu toitepinget, lasereelpinget, saatevõimsust, vastuvõtuvõimsust ja temperatuuri lingidiagnostika jaoks.

Soovitused

Kasutage optimaalse jõudluse tagamiseks sobiva sumbuvuse ja pistiku puhtusega ühemoodilist LC-duplekskiudu. Kui on vaja kaugdiagnostikat, kontrollige hosti ühilduvust DDM/DOM-i osas. Hoidke kasutamata mooduleid antistaatilises pakendis ja järgige paigaldamisel ja eemaldamisel ESD ettevaatusabinõusid.
