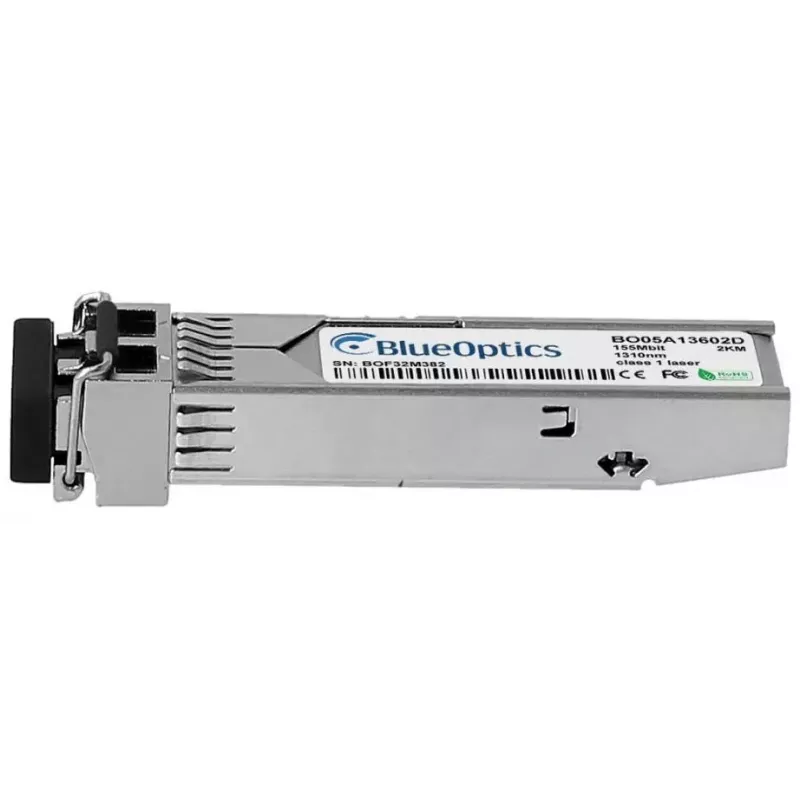

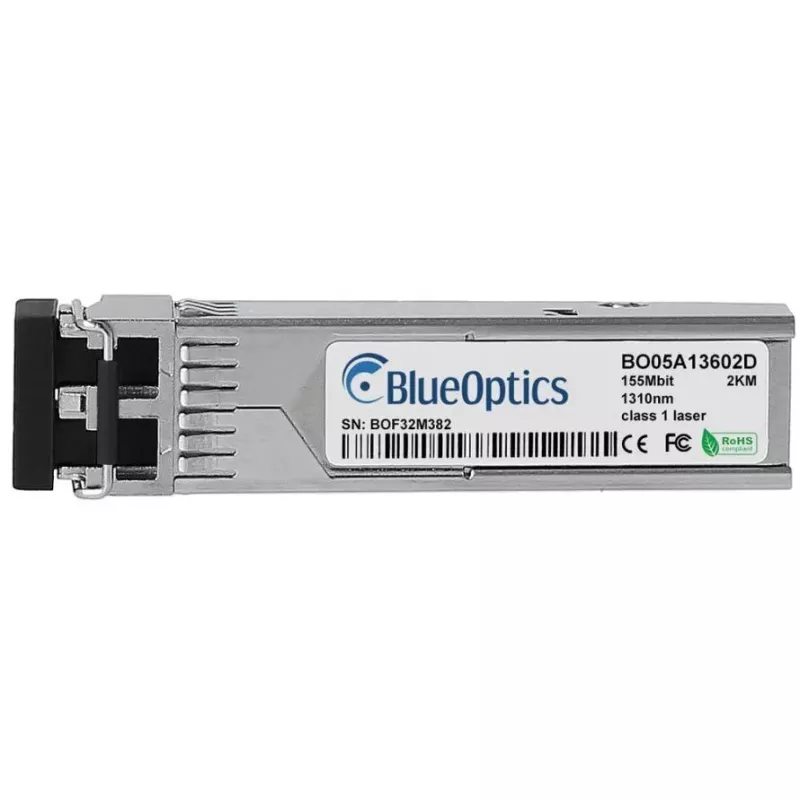

SFP transiiver Module BlueOptics SFP100MM5D-BO 155 Mbit/s 1310 nm

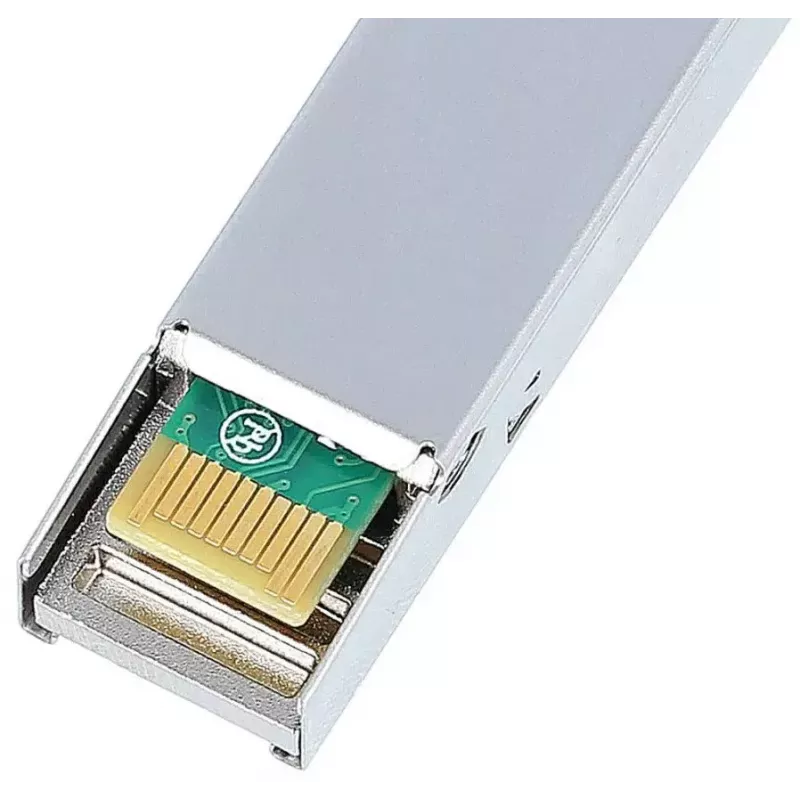

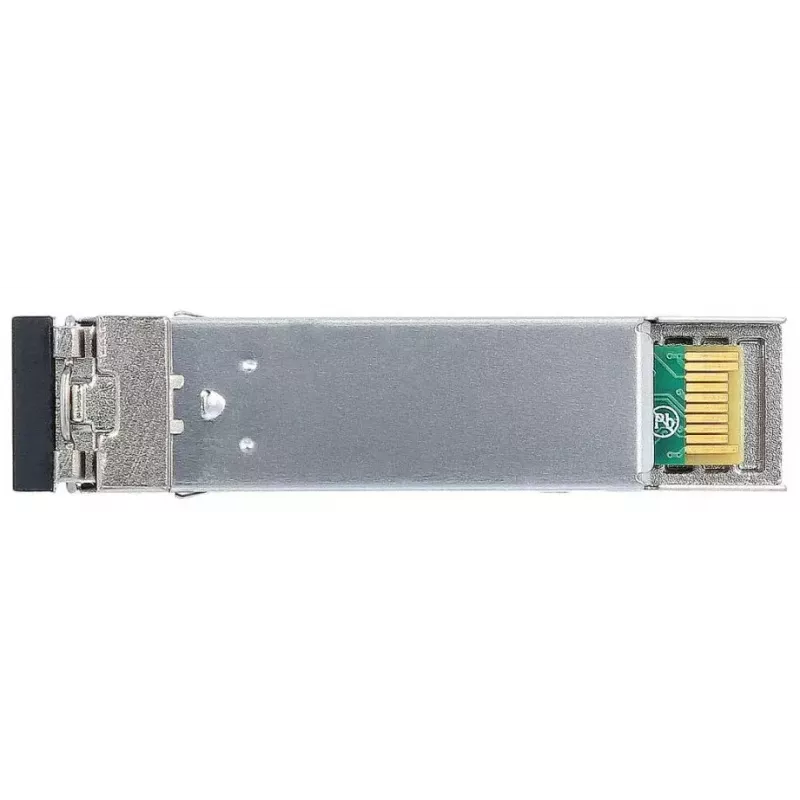

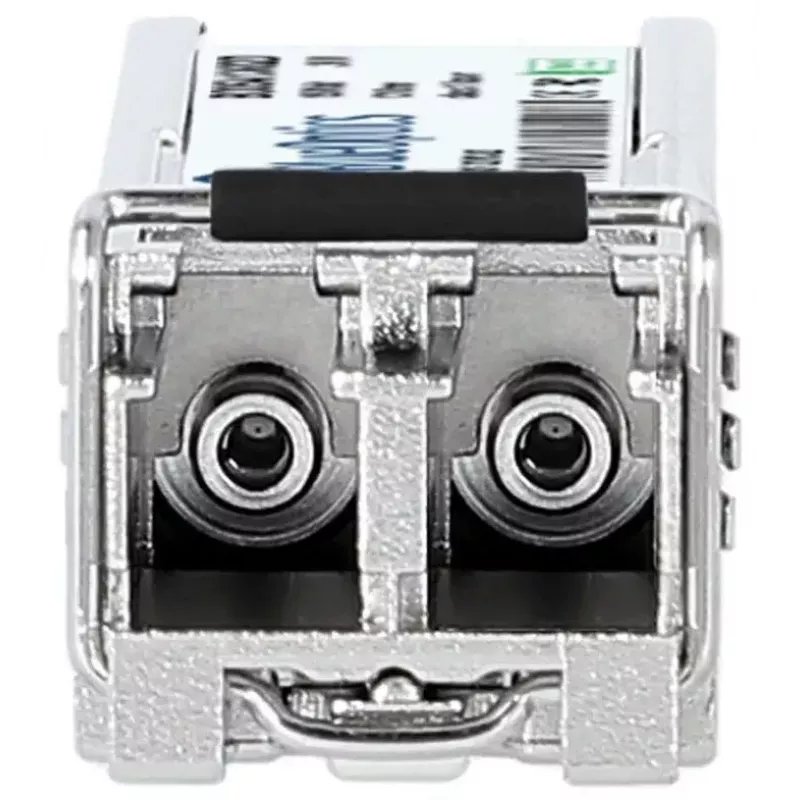

BlueOptics SFP100MM5D-BO on SFP-kiudoptiline transiiverimoodul, mis on mõeldud 100BASE-FX võrkudele maksimaalse andmeedastuskiirusega 155 Mbit/s. Transiiver töötab lainepikkusel 1310 nm, kasutab LC-duplekspistikut eraldi kiududel saatmiseks ja vastuvõtuks ning on paigutatud kompaktsesse metallkorpusesse, mille nimikaal on 3 g. Moodul saab toite 3,3 V sisendist ja vastab MSA/SFP vormiteguri ühilduvusele, et seda saaks sisestada kommutaatorite, ruuterite ja muude võrguseadmete SFP-portidesse, mis toetavad 100BASE-FX optilisi mooduleid.

Eelised

Moodul tagab usaldusväärse multimoodse kiuülekande kuni toetatud vahemaani 155 Mbit/s tööks, olles samal ajal vastupidav fiiberlinkidele tüüpilistele elektromagnetilistele häiretele. Selle metallkorpus pakub mehaanilist kaitset ja termilist stabiilsust. SFP-vormitegur võimaldab kuumpaigaldatavat paigaldust ja ruumisäästlikku kasutust standardsetes SFP-pesades. Digitaalne diagnostika (DDM/DOM) on toetatud, kui hostiseade selle liidese avaldab, võimaldades toitepinge, laseri eelpinge, saatmisvõimsuse, vastuvõtuvõimsuse ja temperatuuri kaugseiret.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Lülitage toide välja või järgige võrguseadme tootja soovitatud kuumvahetusprotseduure. Sisestage BlueOptics SFP100MM5D-BO ühilduvasse SFP-pessa, kuni moodul kinnitub. Ühendage LC-dupleks-multimoodkiuühenduskaablid, tagades õige saatja-vastuvõtja orientatsiooni. Kontrollige lingi loomist ja hostiseadme lingi LED-tulesid; konfigureerige ühendatud seadmete võrgusätted vastavalt oma võrguplaanile. Kui hostiseade toetab, lubage ja lugege DDM/DOM-parameetreid reaalajas diagnostikaks haldusliidese kaudu.

Soovitused

Kasutage kvaliteetseid multimoodseid LC-dupleks-ühenduspaelu ning järgige painutusraadiuse ja pistikute puhtuse parimaid tavasid, et säilitada signaali terviklikkus. Kontrollige, et hostiseade toetab 100BASE-FX SFP-mooduleid ja kui kaugdiagnostika on vajalik, et seade avaldab DDM/DOM-andmed. Optimaalse jõudluse tagamiseks sobitage kiu tüüp ja ühenduskomponendid kogu lingi ulatuses.
