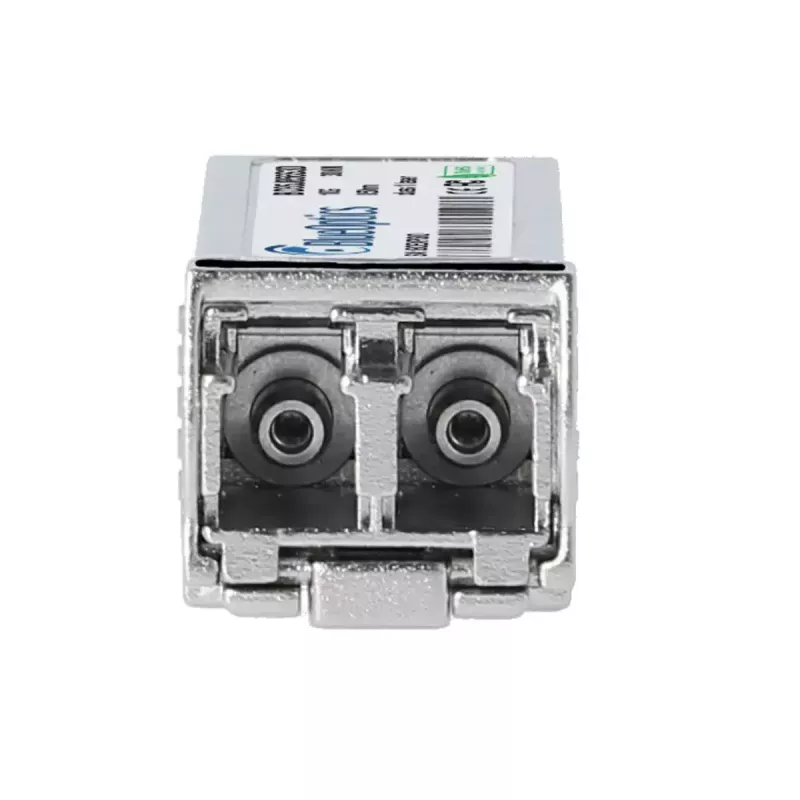

SFP transiiver module BlueOptics SFP-SWRT-SR-BO Fiber optic SFP+ 300 m

BlueOptics SFP-SWRT-SR-BO on fiiberoptiline SFP+ transiiveri moodul, mis on loodud 10GBASE-SR mitmekiulisteks linkideks kuni 300 m kaugusele. Moodul kasutab 850 nm saate- ja vastuvõtulainepikkusi, LC duplex-pistikut ja alumiiniumkorpust, mis hoiab kaalu madalana, pakkudes samas mehaanilist vastupidavust. See on ette nähtud kasutamiseks võrguseadmetes, mis toetavad SFP+ MSA-ühilduvaid transiivereid, ning pakub tuge Ethernetile ja seotud kiiretele protokollidele.

Eelised

See SFP+ transiiver on toodetud MSA-standardite järgi, et tagada funktsionaalne ühilduvus suuremate tootjate riistvaraga, mis toetab originaalseid 10GBASE-SR SFP+ mooduleid. Kompaktne alumiiniumist vormitegur ja 20 g kaal muudavad selle hõlpsasti kasutatavaks tihedates lüliti- ja ruuterikeskkondades. Komponendid, nagu kvaliteetsed laserdioodid ja integraallülitused, on valitud tagamaks stabiilset optilist jõudlust, pikendatud eluiga ja kõrget MTBF-i pikaajaliseks saadavuseks. Kui hostseade toetab, pakub moodul digitaalset diagnostikat (DDM/DOM) optiliste parameetrite reaalajas jälgimiseks.

Sobib

• 10 Gigabit Etherneti lühimaaühendusteks mitmekiulise fiibri kaudu
• Lülitite, ruuterite, salvestussüsteemide ja serverite vahelisteks ühendusteks
• Andmekeskuse üleslinkideks, koondamise ja jaotuse kihtideks

Peamised tehnilised andmed

• Liidese tüüp: SFP+
• Optiline lainepikkus: 850 nm (TX/RX)
• Pistik: LC duplex
• Maksimaalne ulatus: kuni 300 m mitmekiulise fiibri kaudu
• Korpuse materjal: alumiinium
• Kaal: ligikaudu 0,02 kg
• Toetatud protokollid: 10G Ethernet ja seotud kiired optilised standardid
• Digitaalne diagnostika: DDM/DOM (kui hostriistvara toetab)

Kasutusjuhised

Sisestage SFP+ transiiver hostseadme vabasse SFP+ porti, kuni see klõpsuga kohale lukustub. Ühendage LC duplex fiiberoptilised patch-kaablid, mis vastavad mooduli saate- ja vastuvõtufiibritele, vastavatesse portidesse. Lülitage ühendatud seadmed sisse ja kontrollige lingi olekut hostseadme haldusliidese kaudu. Kui toetatud, lubage või kontrollige DDM/DOM näitu hostseadmes, et jälgida toitepinget, laseri eelpingevoolu, saatevõimsust, vastuvõtuvõimsust ja mooduli temperatuuri. Järgige hostseadme tootja juhiseid kuumühendamise ja ESD ettevaatusabinõude kohta mooduli paigaldamisel või eemaldamisel.

Soovitused

Kasutage sertifitseeritud mitmekiulist fiibrit (OM3/OM4 vastavalt vajadusele) ja LC duplex patch-kaableid optimaalse ulatuse ja jõudluse saavutamiseks. Veenduge ühilduvuses hostseadme püsivaraga ja lubage DDM/DOM ainult siis, kui riistvara seda toetab. Vältige fiiberkaablite liigset painutamist ning kindlustage ühendused riiulites ja patch-paneelides, et säilitada signaali terviklikkus ja pikaajaline töökindlus.
