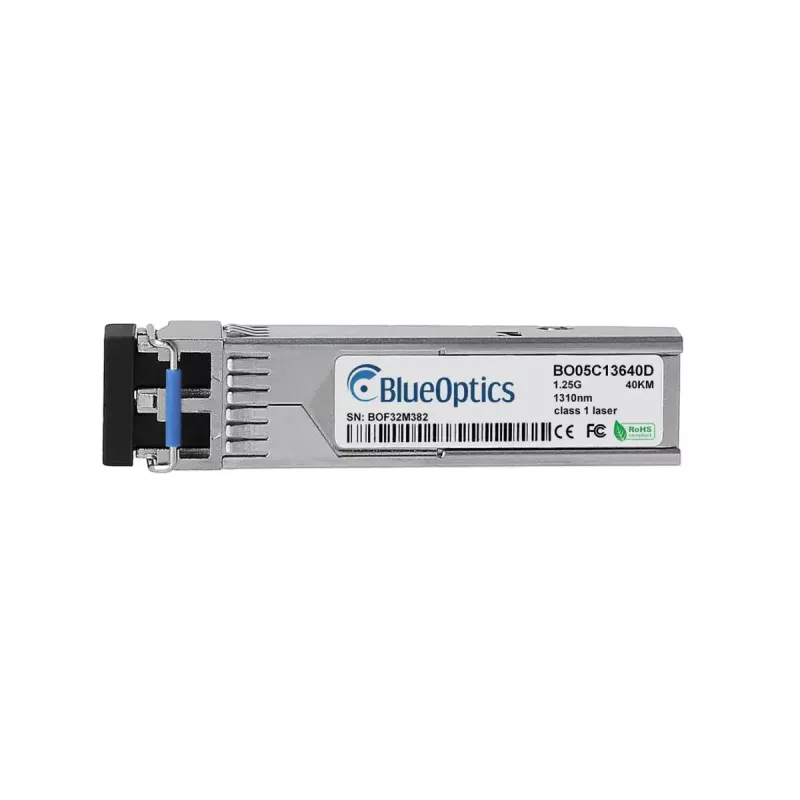

SFP transiiver module BlueOptics SFP-GLX-LCI-40E-BO 1250 Mbit/s 1310 nm

BlueOptics SFP-GLX-LCI-40E-BO on SFP fiiberoptiline transiiver moodul, mis on mõeldud ühemoodiliste linkide jaoks maksimaalse andmeedastuskiirusega 1250 Mbit/s ja töölainepikkusega 1310 nm. Metallskeletti paigutatud ning 3,3 V toitega moodul kasutab LC duplekspistikut ja kaalub ligikaudu 3 g. See järgib MSA-ühilduvaid vormitegureid ja sobib sisestamiseks SFP-portidesse kommutaatoritel, ruuteritel ja muudel võrguseadmetel, mis toetavad 1000BASE-LH stiilis optikat.

Eelised

Moodul pakub Gigabit-klassi optilist edastust ühemoodilise kiu kaudu samaaegse saate- ja vastuvõtukanaliga LC dupleksliidese kaudu. Metallskelett tagab mehaanilise stabiilsuse ja soojuse hajumise, samas kui väike SFP vormitegur võimaldab paindlikku paigutust šassiidesse ja kompaktsetesse seadmetesse. Vastavus MSA mõõtmetele ja tavalistele optilistele spetsifikatsioonidele tagab koostalitlusvõime laia valiku võrguriistvaraga. Madal kaal ja standardne 3,3 V töö lihtsustavad paigaldamist ja integreerimist.

Sobib

• Ühemoodilised kiulingid kuni mitmemoodilisega võrreldavatele vahemaadele 1000BASE-LH rakenduste jaoks
• Kommutaator-kommutaator ja kommutaator-ruuter Gigabit-üleslingid
• Salvestus- ja serveriühenduvus andmekeskuse või ülikoolilinnaku võrkudes
• Asendus- või varu-SFP-moodulid MSA-ühilduvates seadmetes

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (small form-factor pluggable)
• Maksimaalne andmeedastuskiirus: 1250 Mbit/s (1,25 Gbit/s)
• Optiline lainepikkus: 1310 nm (TX ja RX)
• Pistik: LC dupleks
• Kiu tüüp: ühemoodiline kiud
• Korpuse materjal: metall
• Tööpinge: 3,3 V
• Kaal: u. 3 g

Kasutamine

Sisestage BlueOptics SFP-GLX-LCI-40E-BO ühilduvasse SFP-pesasse oma võrguseadmel, kui seade on sisse lülitatud või vastavalt hosti tootja kuumvahetusjuhistele. Ühendage LC dupleks ühemoodilised ühenduskaablid mooduli LC-pistikupesasse, tagades õige TX/RX orientatsiooni. Kontrollige hostseadme ühenduse/aktiivsuse LED-e ja kontrollige liidese parameetreid seadme haldusliideses. Kui host toetab digitaalset diagnostikat (DDM/DOM), lubage või pärige diagnostikaregistreid, et jälgida reaalajas parameetreid nagu toitepinge, laseri eelpinge, optiline väljund-/sisendvõimsus ja temperatuur.

Soovitused

Kasutage ühemoodilisi LC dupleks ühenduskaableid ja veenduge, et kiupistikud ja pordid on enne sisestamist puhtad, et säilitada signaali kvaliteeti. Kinnitage, et hostseade toetab 1000BASE-LH optikat ja kui on nõutav kaugseire, siis et DDM/DOM on toetatud nii mooduli kui ka hosti poolt. Pikaajalise töökindluse tagamiseks vältige transiiveri liigset mehaanilist pinget ja järgige ESD käsitsemisohutusmeetmeid paigaldamise ja eemaldamise ajal.
