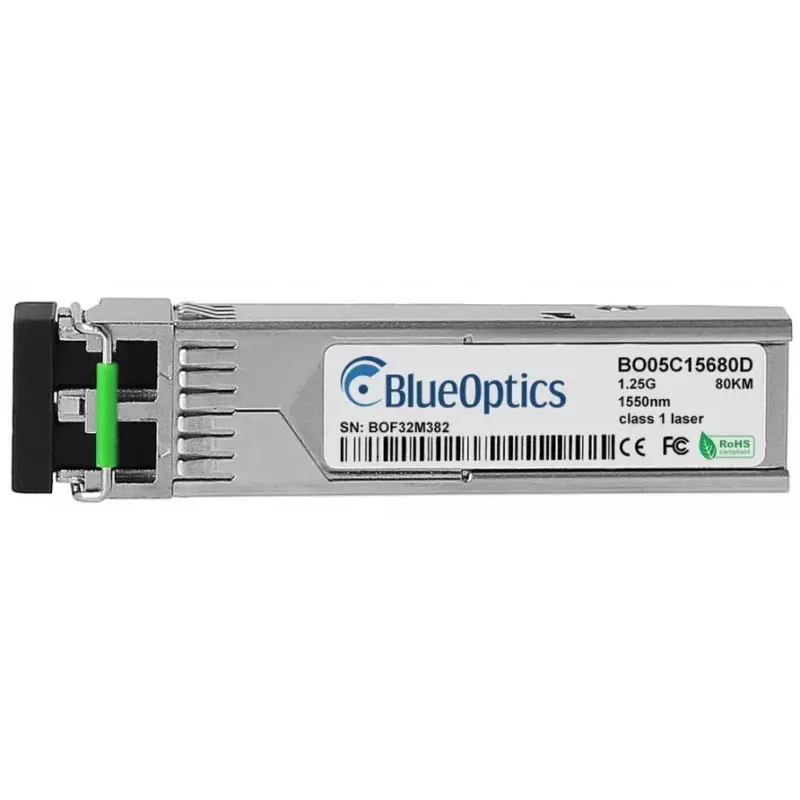

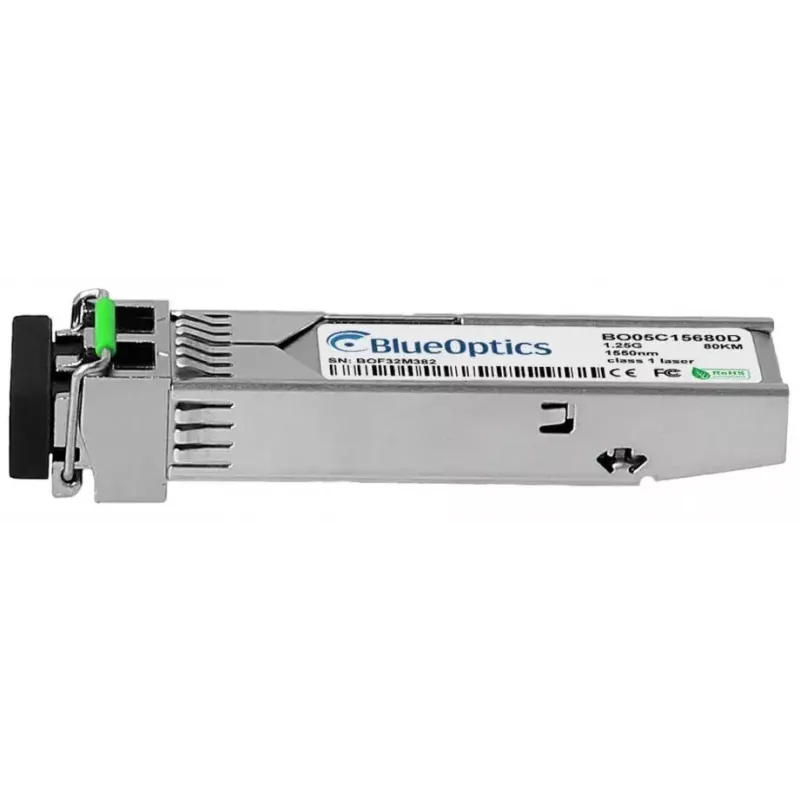

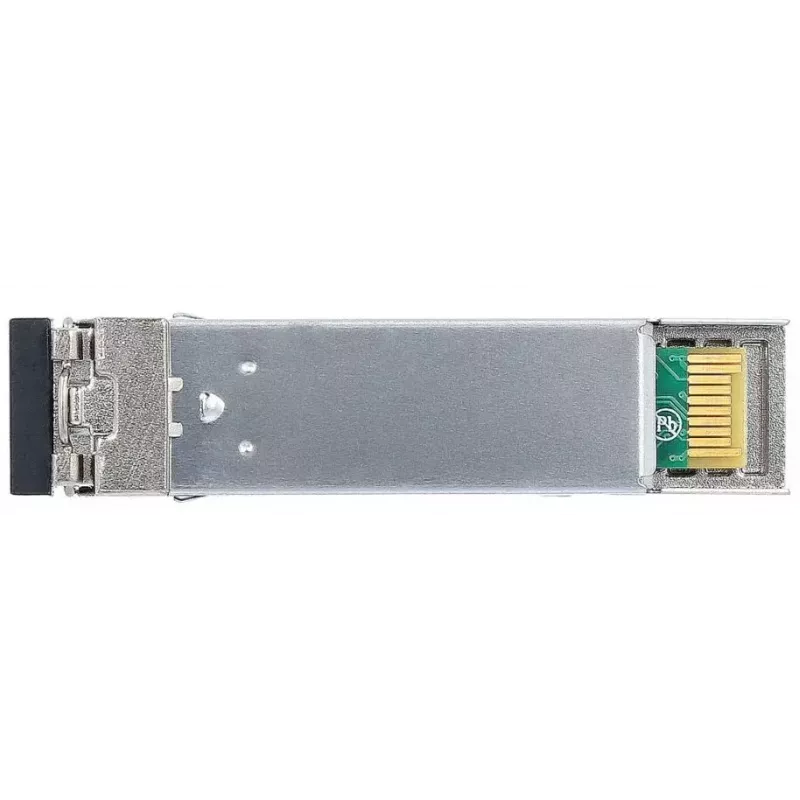

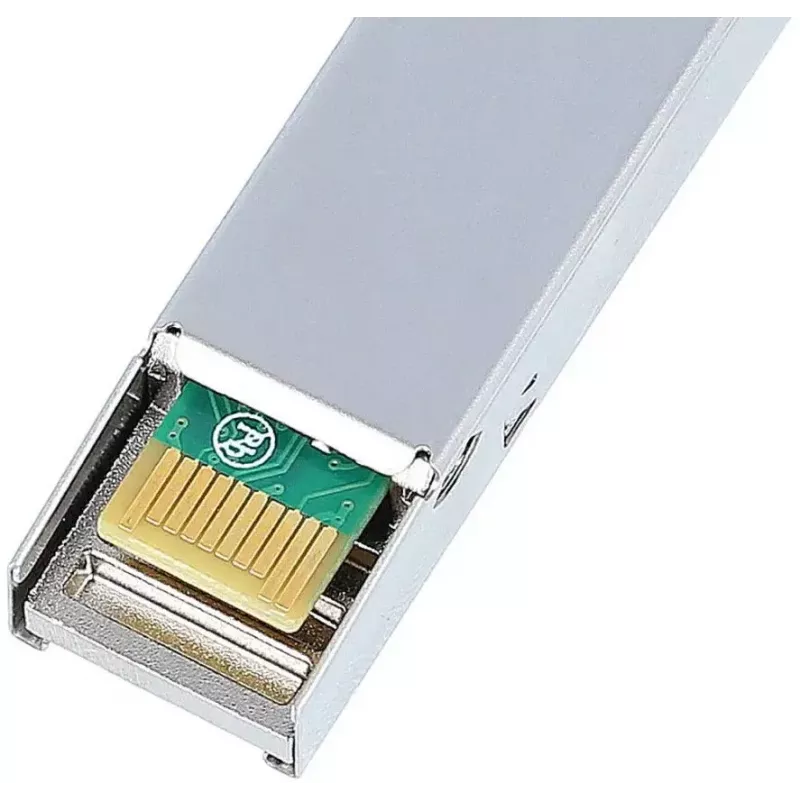

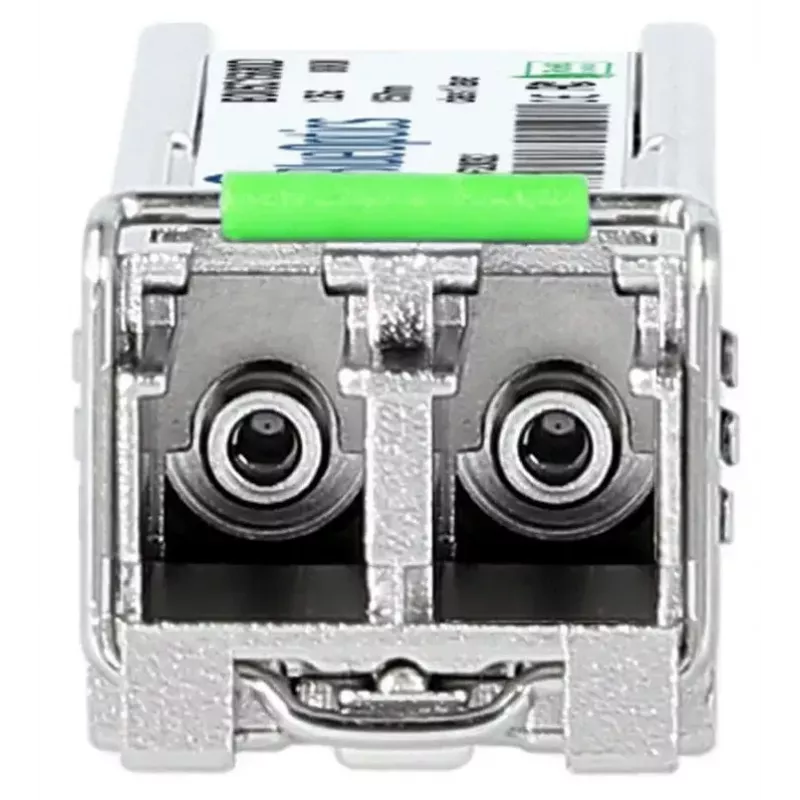

SFP transiiver module BlueOptics SFP-GLS-70-A-BO 1250 Mbit/s 1550 nm

BlueOptics SFP‑GLS‑70‑A‑BO on SFP fiiberoptiline transiiver, mis on ette nähtud ühemoodilistele ühendustele nominaalse andmeedastuskiirusega 1250 Mbit/s ja töölainepikkusega 1550 nm. Metallkorpuses ja 3,3 V sisendpingega toidetav moodul on kompaktne ja kerge (umbes 3 g) ning kasutab LC duplex-liidest samaaegseks saatmiseks ja vastuvõtuks eraldi kiududel. Moodul vastab levinud MSA SFP vormiteguri nõuetele ja sobib kasutamiseks kommutaatorites, ruuterites ja muudes võrguseadmetes, mis toetavad 1000BASE‑ZX tüüpi optilisi liideseid.

Eelised

Transiiver tagab usaldusväärse pikamaa ühemoodilise edastuse lainepikkusel 1550 nm ja toetab kuni 1250 Mbit/s läbilaskevõimet. Selle metallkorpus tagab mehaanilise töökindluse ja termilise stabiilsuse, samas kui kompaktne SFP vormitegur võimaldab kuumalt ühendatavat paigaldamist standardsetesse SFP-pesadesse. LC duplex optiline liides võimaldab kahesuunalist sidet ja moodul ühildub standardsete digitaalsete diagnostikafunktsioonidega (DDM/DOM), kui hostseade neid toetab, aidates kaasa seirele ja tõrkeotsingule.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Sisestage BlueOptics SFP‑GLS‑70‑A‑BO ühilduvasse SFP-porti kommutaatoris, ruuteris või muus võrguseadmes, kui host on seadme juhiste kohaselt pingestatud, et vältida katkestust. Ühendage LC duplex ühemoodilised patch-juhtmed saatja- ja vastuvõtjaportidesse, tagades õige kiu polaarsuse. Kui host toetab digitaalset diagnostikat (DDM/DOM), lubage või küsige diagnostikaliidest seadme haldustööriistade kaudu, et jälgida toitepinget, laseri eelpingevoolu, väljundvõimsust, sisendvõimsust ja temperatuuri. Kontrollige ühenduse parameetreid ja konfigureerige seadme port sobiva protokolli jaoks (näiteks 1000BASE‑ZX), nagu võrgu disain nõuab.

Soovitused

Kasutage kvaliteetseid ühemoodilisi LC duplex patch-juhtmeid ja sobivaid patch-paneele, et saavutada määratud ulatus ja signaalikvaliteet. Veenduge, et hostseadme püsivara toetab kolmanda osapoole SFP-mooduleid ja DDM/DOM-i, kui on vaja kaugdiagnostikat. Järgige käsitsemisel elektrostaatilise laengu (ESD) ettevaatusabinõusid ja vältige optilise liidese kokkupuudet tolmu või otsese päikesevalgusega; katke kasutamata pordid, kui need pole ühendatud.
