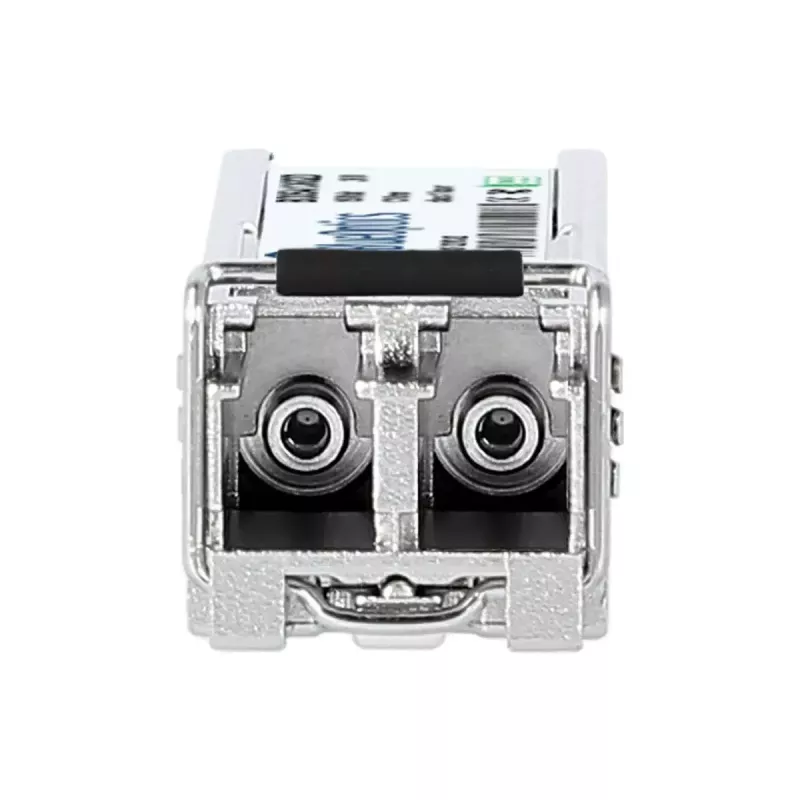

SFP transiiver module BlueOptics SFP-FXM-LCI-AE-BO 155 Mbit/s 1310 nm

BlueOptics SFP-FXM-LCI-AE-BO on SFP fiiberoptiline transiiverimoodul, mis on mõeldud 155 Mbit/s andmeedastuseks üle mitmemoodilise fiibri lainepikkusel 1310 nm. Vastupidavas metallkorpuses ja umbes 3 grammi kaaluv SFP-moodul toetab standardset SFP-liidese vormitegurit ja sobib sisestamiseks SFP-portidesse lülitites, ruuterites ja muudes võrguseadmetes, mis ühilduvad MSA-le vastavate 100BASE-FX transiiveritega. Moodulil on LC dupleksühendus ja see on ette nähtud töötama 3,3 V toitepingega.

Eelised

Moodul järgib MSA standardeid ja pakub ühilduvust seadmetega, mis toetavad 100BASE-FX SFP transiivereid. Selle metallkorpus tagab mehaanilise töökindluse ja usaldusväärse termilise käitumise, samas kui 1310 nm saatja ja vastuvõtja paigutus võimaldab kahesuunalisi optilisi linke, kasutades eraldi fiibreid. Kompaktne ja kerge disain ning standardne SFP-liides lihtsustavad paigaldamist ja vahetamist olemasolevas võrguriistvaras.

Sobib

• Ethernet-ühendustele kuni 155 Mbit/s üle mitmemoodilise fiibri
• Lülitite ja ruuterite ühendamiseks hoonete sees või lühikestel ülikoolilinnaku linkidel
• Süsteemidesse integreerimiseks, mis nõuavad LC dupleks optilisi liideseid

Peamised spetsifikatsioonid

• Liidese tüüp: SFP (Small Form-factor Pluggable)
• Maksimaalne andmeedastuskiirus: 155 Mbit/s
• Lainepikkus: 1310 nm
• Pistik: LC dupleks
• Optiline keskkond: mitmemoodiline fiiber (vastavalt 100BASE-FX rakendusjuhistele)
• Tööpinge: 3,3 V
• Korpus: metallkest
• Kaal: umbes 0,003 kg

Kasutamine

Paigaldage BlueOptics SFP-FXM-LCI-AE-BO, sisestades transiiveri kindlalt tühja SFP-porti ühilduvas võrguseadmes, kuni see klõpsatab. Ühendage LC dupleks fiiberoptilised ühenduskaablid mooduli saatja- ja vastuvõtjaportidesse, tagades õige polaarsuse. Toite seade tavalise toiteallikaga ja laske liidesel läbirääkimisi pidada lingi parameetrite üle vastavalt seadme püsivarale. Kui host seda toetab, lubage või jälgige digitaalseid diagnostika-/DOM-funktsioone, et kontrollida toitepinget, laservoolu, väljund- ja vastuvõetud optilist võimsust ning temperatuuri.

Soovitused

Kasutage kvaliteetseid LC dupleks mitmemoodilisi ühenduskaableid ja hoidke fiibripistikud puhtad, et tagada optimaalne signaalikvaliteet. Veenduge, et hostseade toetab 100BASE-FX SFP-mooduleid, ja kui see on saadaval, lubage DDM-/DOM-jälgimine, et hõlbustada kaugdiagnostikat. Järgige ESD-ettevaatusabinõusid transiiveri käsitsemisel ja hoidke kasutamata mooduleid tolmukorkidega puhtas keskkonnas.
